Функция масштабирование шкалы универсальных датчиков

Приложение В. Функция масштабирование шкалы универсальных

датчиков

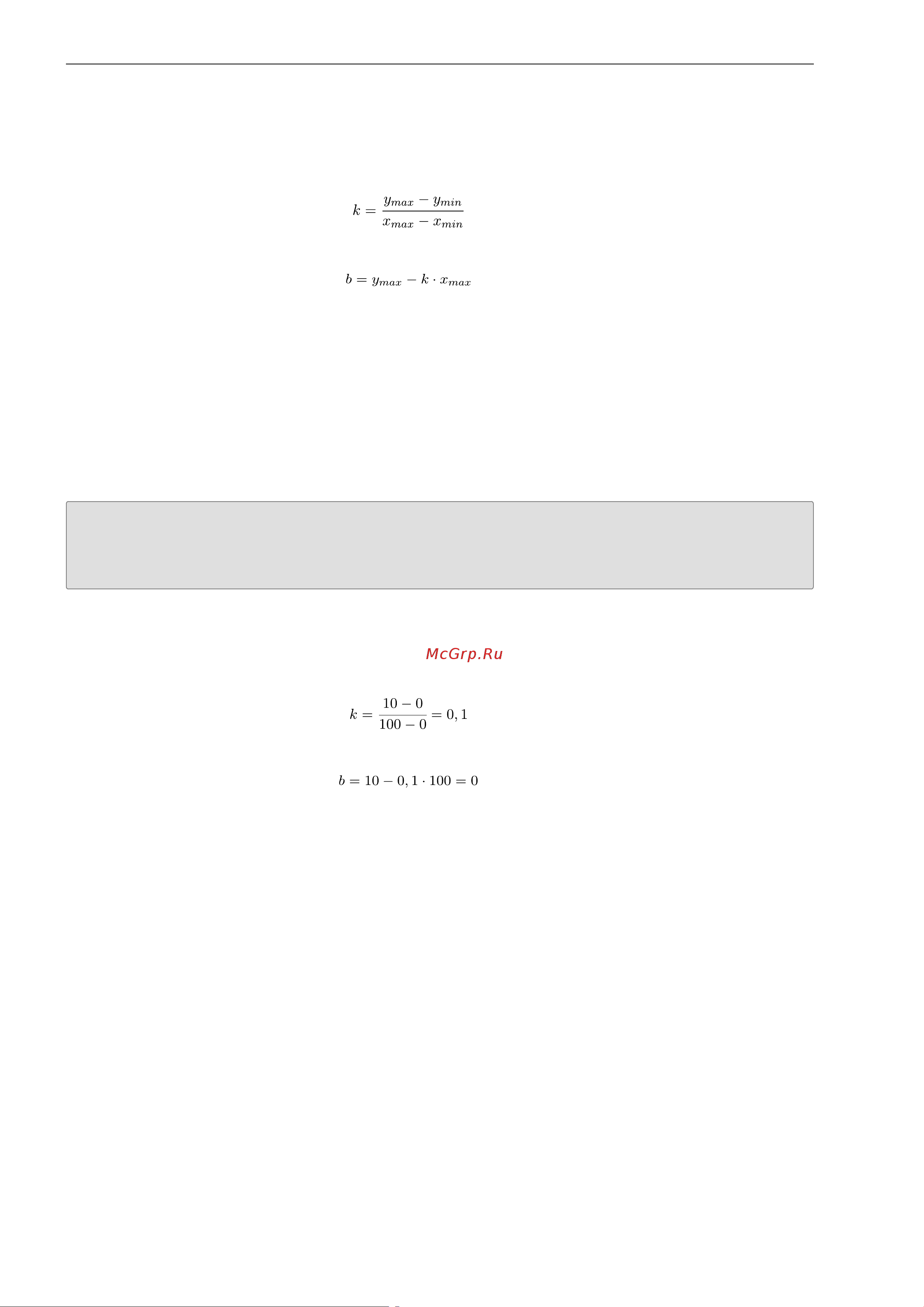

Для масштабирования шкалы универсальных датчиков следует воспользоваться формулами,

определяющими коэффициенты масштабирования:

(В.1)

(В.2)

где k – наклон соответствующего датчика, расчетное значение;

b – сдвиг соответствующего датчика, расчетное значение;

max

– желаемое значение верхнего диапазона измерения после масштабирования;

min

– желаемое значение нижнего диапазона измерения после масштабирования;

max

– измеренное прибором значение, соответствующее максимальному входному сигналу;

min

– измеренное прибором значение, соответствующее минимальному входному сигналу.

Пример

К аналоговому входу 8 подключен датчик давления с токовым выходом 4…20 мА. Значению на входе

4 мА соответствует давление в контуре отопления, равное 0 атм, а значению 20 мА – значение 10 атм.

Следует отображать на экране прибора значение с датчика в единицах атмосфер.

В указанном примере x

min

= 0, x

max

= 100 (при измерении сигнала от универсальных датчиков тока и

напряжения минимальному сигналу соответствует значение «0», максимальному «100»: y

min

= 0, y

max

10.

При подстановке значений в формулы могут быть рассчитаны значения параметров:

(В.3)

(В.4)

Таким образом, значения параметров следующие:

• Общее → СдвНаклАнВх → Сдвиг Вх 8 = 0;

• Общее → СдвНаклАнВх → Наклон Вх 8 = 0,1.
