Инструкция по эксплуатации Инструкция по эксплуатации

- 8 - - 9 -

PLASMA 50 AIR PLASMA 50 AIR

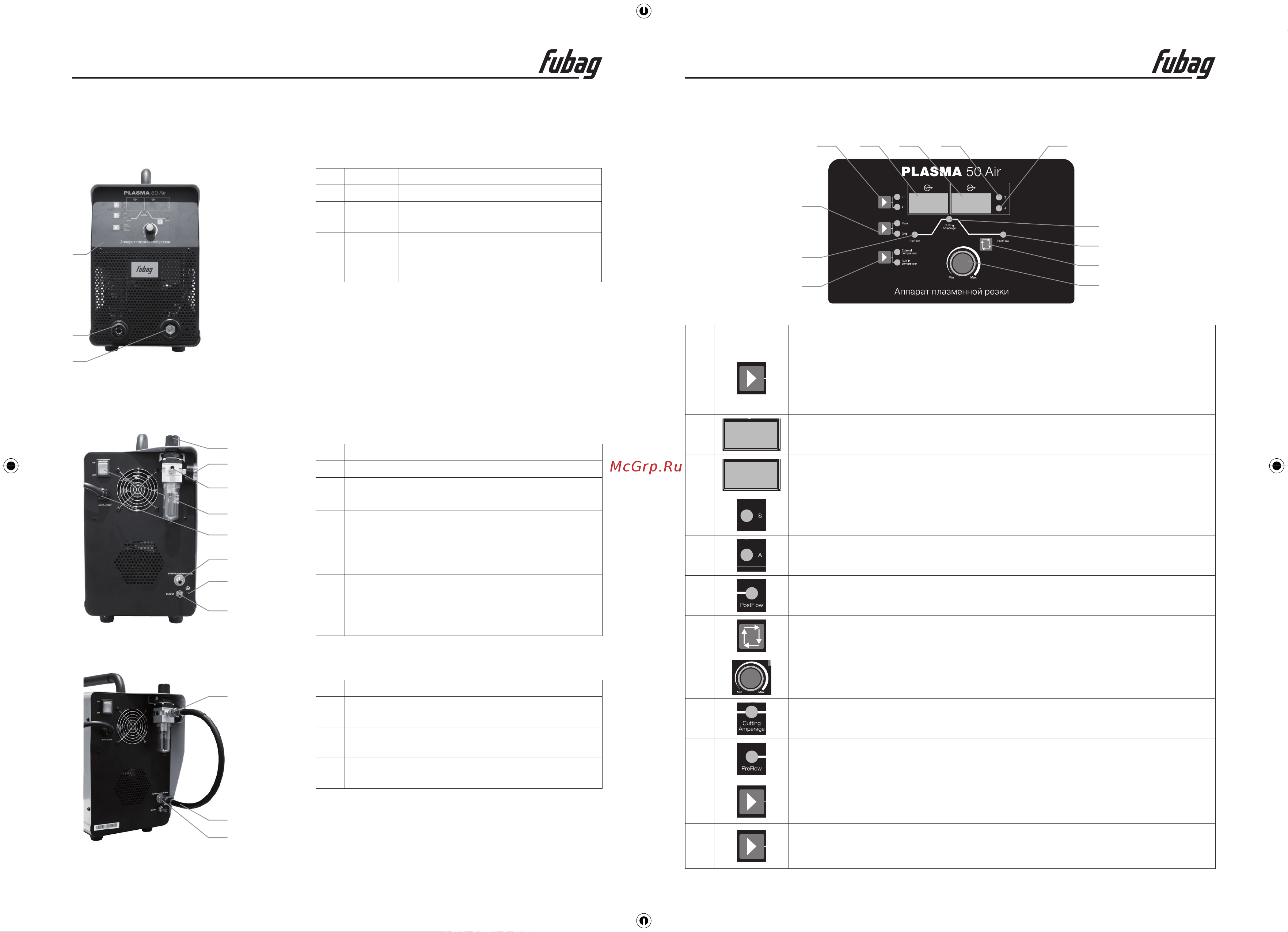

3. Описание аппарата

3.1 ВИД СПЕРЕДИ

Рис. 3.1

Поз. Символ Описание

1 Панель управления

Разъём подключения плазмен-

ного резака

Подключение кабеля заземле-

ния

3.2 ВИД СЗАДИ

Поз. Описание

1 Кабель питания

2 Сетевой выключатель

3 Ручка регулятора расхода воздуха

Быстроразъемный штуцер для подключе-

ния воздуха

5 Манометр

6 Винт фиксации заземляющего провода

Штуцер сброса остаточного давления

воздуха

Быстроразъемный штуцер для подключе-

ния соединительного шланга

Рис. 3.2

3.3 ПАНЕЛЬ УПРАВЛЕНИЯ – ЭЛЕМЕНТЫ УПРАВЛЕНИЯ

Рис. 3.4

811

1 432

Поз. Символ Описание

Кнопка выбора режима работы воздушно-плазменного резака

2T – Нажать клавишу на резаке и удерживать для реза. Для завершения

процесса реза – отпустить клавишу резака.

4T – Для начала процесса реза нажать и отпустить клавишу на резаке. Для

завершения процесса еще раз нажать и отпустить клавишу на резаке.

2 Дисплей для отображения параметров

3 Дисплей для отображения параметров

4 Индикатор времени (секунды)

5 Индикатор отображения тока (амперы)

Индикатор на параметрической кривой – продувка резака воздухом

после реза (диапазон регулировки 20-30 сек)

7 Кнопка выбора параметра на параметрической кривой

8 Регулятор настройки выбранного параметра

Индикатор на параметрической кривой – ток реза (диапазон регулиров-

ки 20-50 А)

Индикатор на параметрической кривой – продувка резака воздухом до

реза (диапазон регулировки 0-1,0 сек)

Кнопка выбора режима работы аппарата воздушно-плазменной резки

External Compressor – используется внешний компрессор

Build-in Compressor – используется встроенный компрессор

Кнопка выбора режима работы воздушно-плазменной резки

Plate – режим для реза листа

Grid – режим для реза сетки (решетки)

Поз. Описание

Быстроразъемный штуцер для подключе-

ния воздуха

Соединительный шланг для подключения

встроенного компрессора

Быстроразъемный штуцер для подключе-

ния соединительного шланга

Рис. 3.3
