Инструкция по эксплуатации

- 6 -

PLASMA 60 LCD

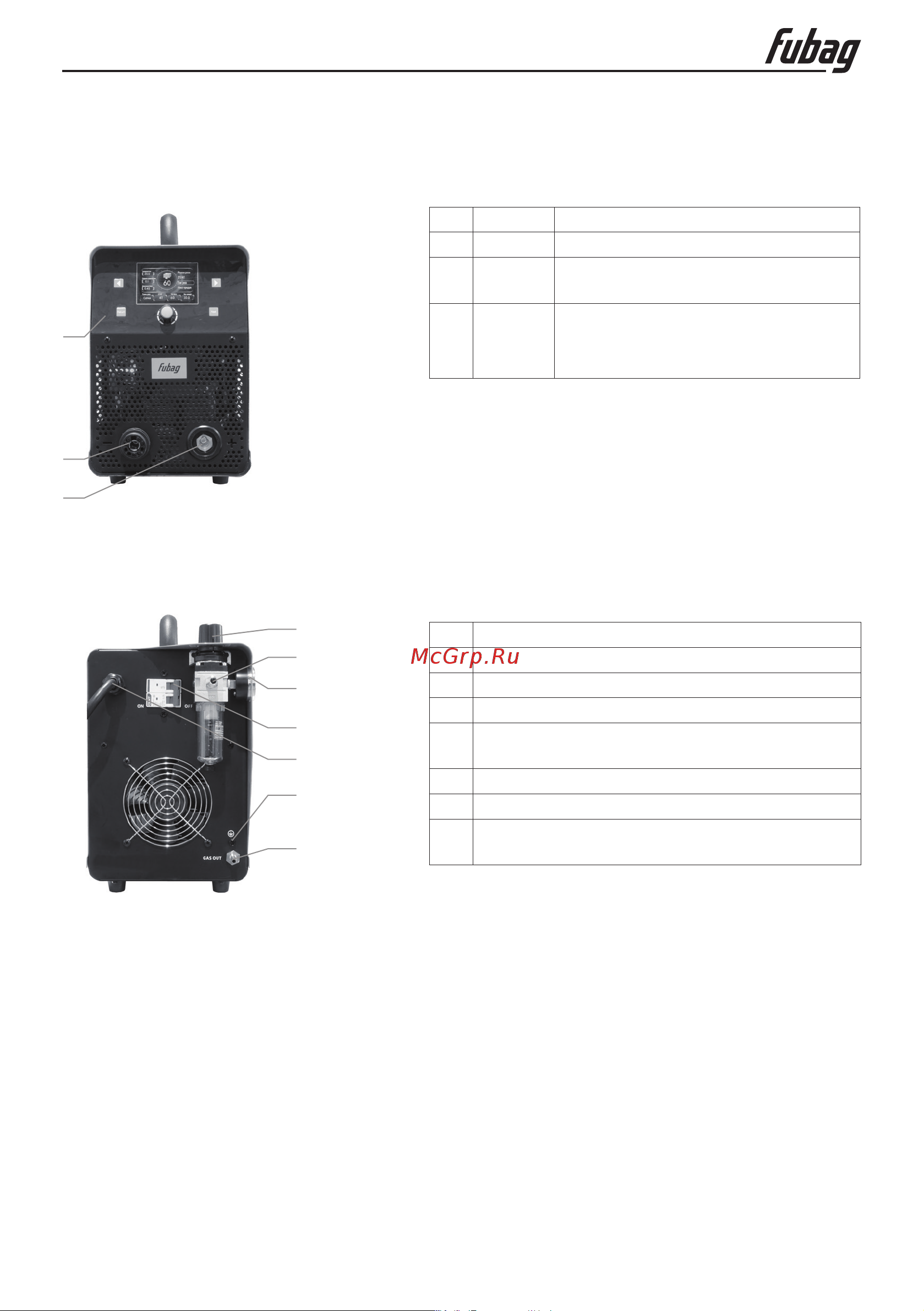

3. Описание аппарата

3.1 ВИД СПЕРЕДИ

Рис. 3.1

Поз. Символ Описание

1 Панель управления

Разъём подключения плазмен-

ного резака

Подключение кабеля заземле-

ния

3.2 ВИД СЗАДИ

Поз. Описание

1 Кабель питания

2 Сетевой выключатель

3 Ручка регулятора расхода воздуха

Быстроразъемный штуцер для подключе-

ния воздуха

5 Манометр

6 Винт фиксации заземляющего провода

Штуцер сброса остаточного давления

воздуха

Рис. 3.2
