Инструкция по эксплуатации

- 9 -

PLASMA 60 LCD

5. Плазменная резка

5.1 ПОДКЛЮЧЕНИЕ ПЛАЗМЕННОГО РЕЗАКА И КАБЕЛЯ МАССЫ

УКАЗАНИЕ!

Используйте только оригинальные плазменные резаки для корректной работы

системы!

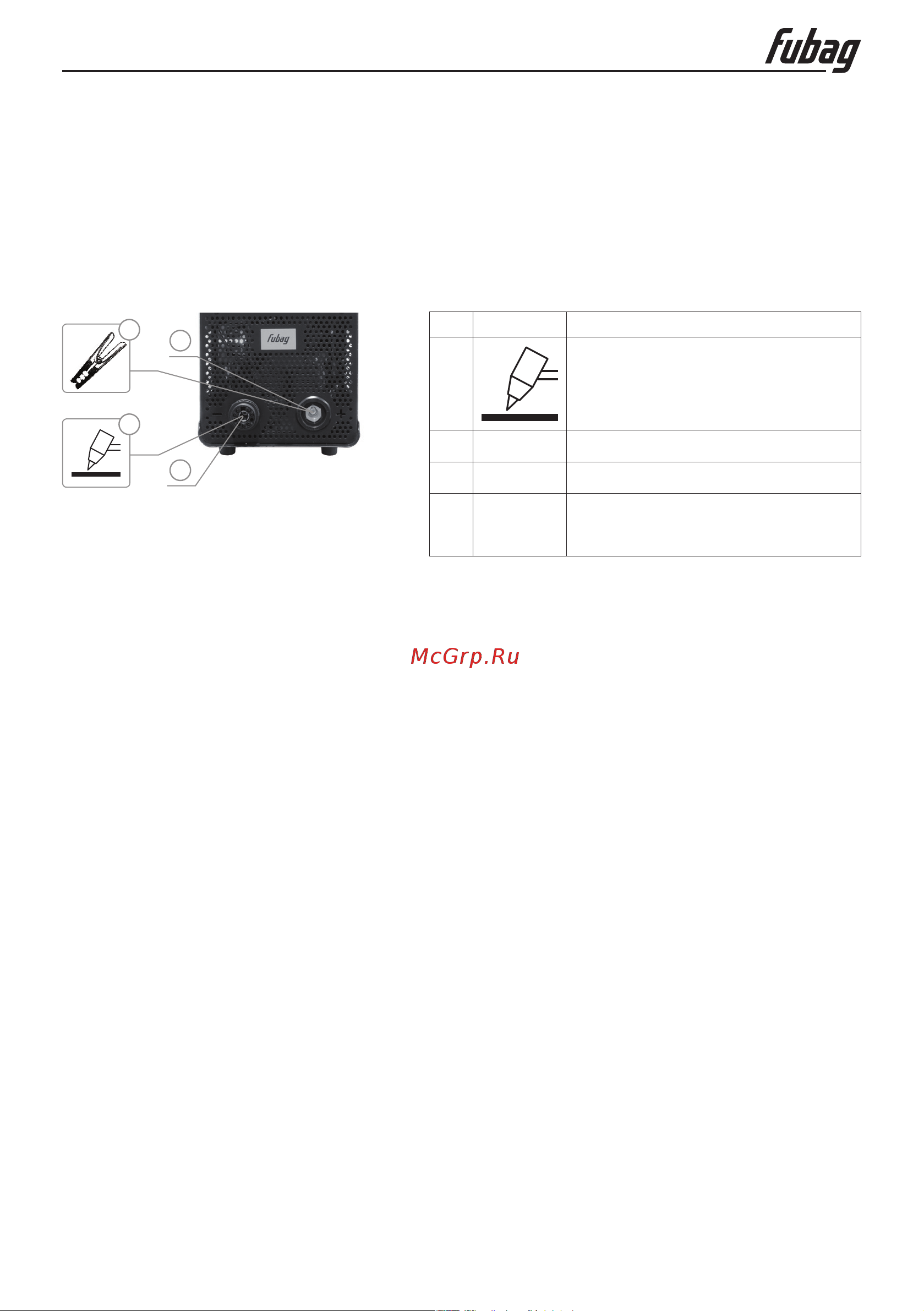

Поз. Символ Описание

1 Плазменный резак

2 Кабель массы

3 Центральный разъём

Розетка, сварочный ток «+»

Подключение кабеля массы

Рис. 5.1

• Плазменный резак подсоединить к центральному разъёму и зафиксировать накидной

гайкой.

• Вставить штекер кабеля массы в розетку, сварочный ток «+», и зафиксировать.

5.2 ПОДКЛЮЧЕНИЕ ВОЗДУХА

• Присоедините шланг компрессора к быстроразъемному штуцеру (поз.4 рис 3.2), рас-

положенному на задней стенке аппарата.

• Отрегулируйте давление воздуха с помощью ручки регулятора расхода воздуха (поз.3

рис 3.2). Рабочее давление должно составлять 0,4-0,6 MPa (4-6 бар).

Используйте только очищенный и осушенный сжатый воздух!
