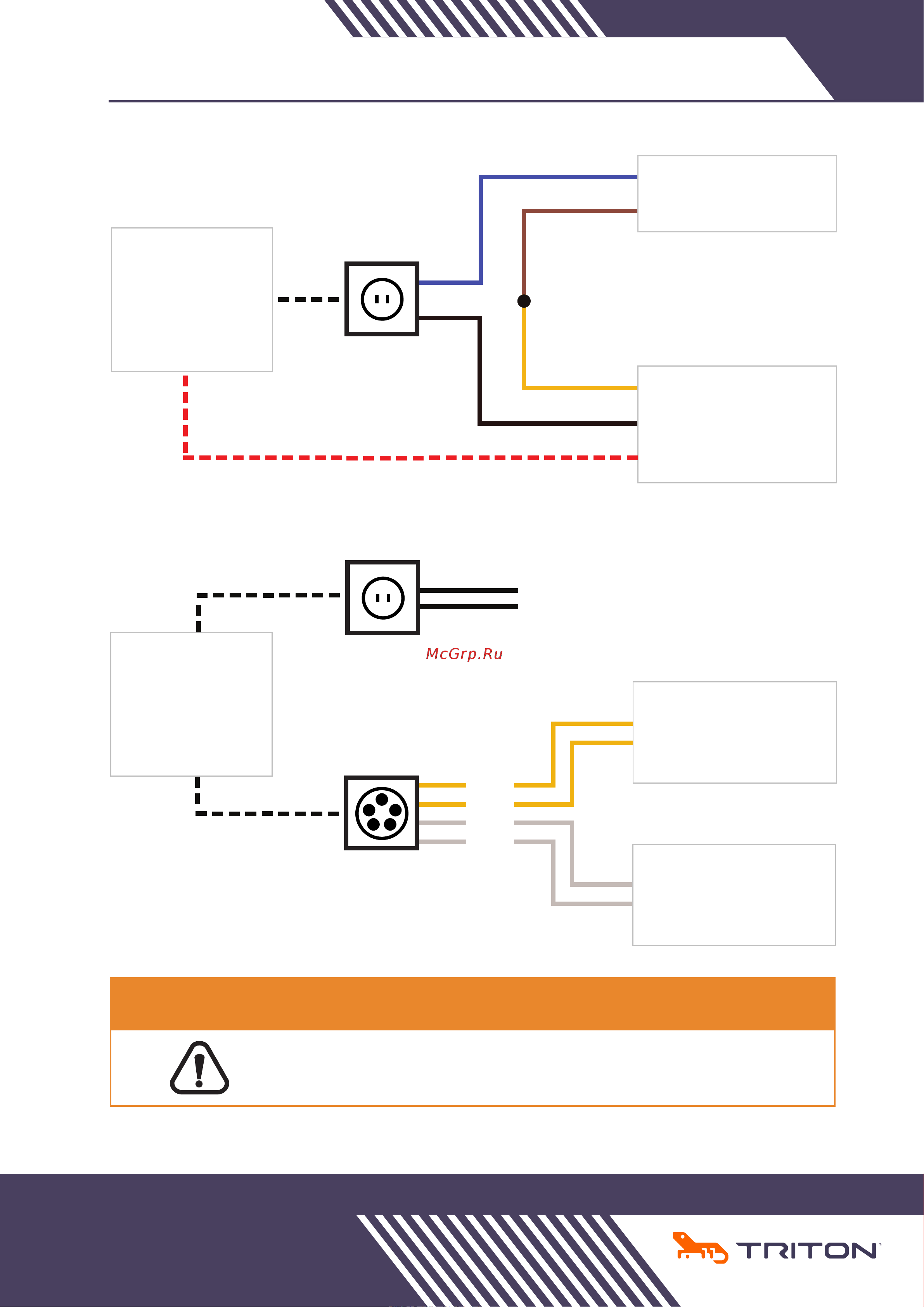

СХЕМА ПОДКЛЮЧЕНИЯ ПЛАЗМОТРОНА С

РАЗДЕЛЬНЫМ ПОДКЛЮЧЕНИЕМ

ЧПУ станок

Плазмотрон

TRITON STM 120

Передняя

панель аппарата

плазменной

резки

Пилотная дуга (Pilot ARC)

ПИН разъём

Полярность подключения

проводов не важна

Задняя панель

аппарата

плазменной

резки

2ПИН разъём

5ПИН разъём

Запуск горелки

Контроль горения

рабочей дуги

1 пин

2 пин

3 пин

4 пин

5 пин не подключается

4 3

Делитель напряжения THC

Соблюдение полярности обязательно!

Внимание!
