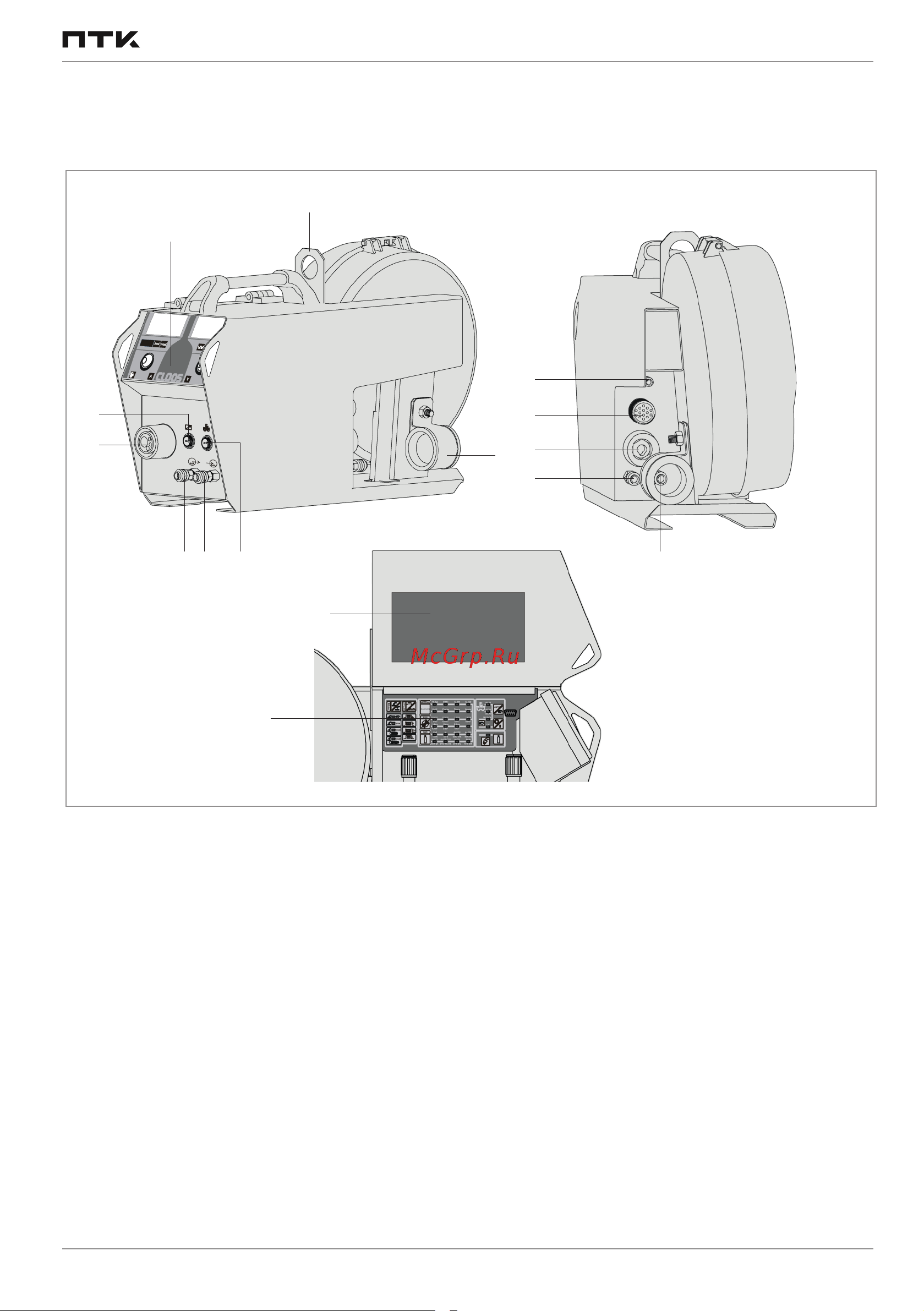

Выносное подающее

устройство

1. Лицевая панель управления

2. Проушина

3. Кабельный зажим для соединительного шланга

4. Евроадаптер для подключения горелки

5. Разъем подключения ПДУ

6. Разъем подключения сварочного трактора

7. Быстросъем для подключения шланга (синий)

8. Быстросъем для подключения шланга (красный)

9. Разъем подключения штуцера газа

10. Разъем подключения кабеля управления выносным

подающим устройством

11. Разъем подключения «+»

12. Быстросъем для подключения шланга (синий)

13. Быстросъем для подключения шланга (красный)

14. Информационная таблица параметров

15. Боковая панель управления

7 138 6
