8
Руководство по эксплуатации

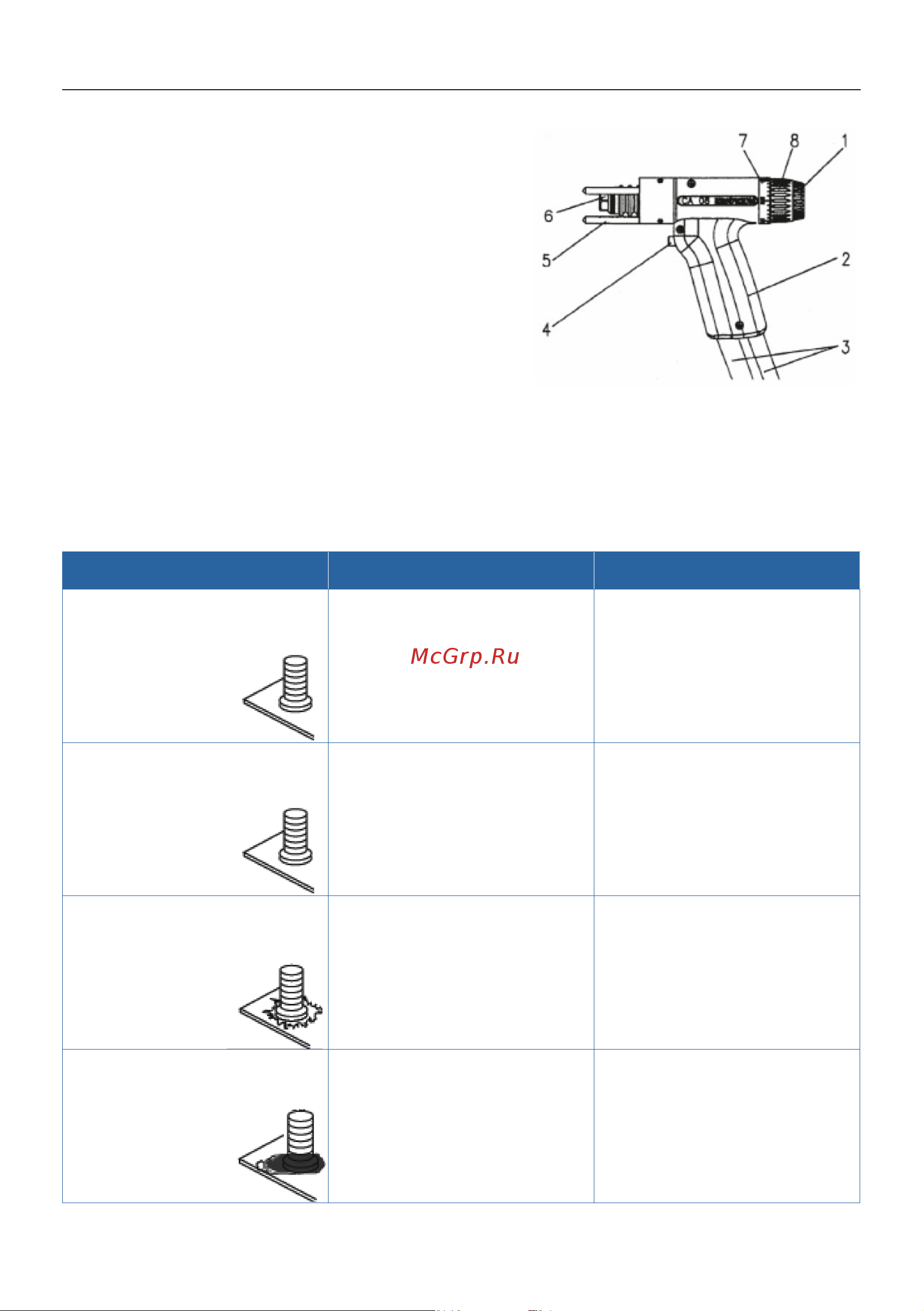

Корпус пистолета (2) изготовлен из прочного пла-
стика. Управляющий и сварочный кабели (3)
под-
ключены к сварочному пистолету через рукоятку.
В передней части сварочного пистолета
распола-
гается зажим фиксатор который фиксирует цангу
контргайкой (6). В цангу вручную вставляют сва-
рочные элеметы (крепёж). Для каждого размера
крепежа предназначена цанга соответсвующего
размера. На передней части пистолета располо-
жен штатив с 3-мя опорными ножками (5), кото-
рые позволяют устанавливать пистолет перпен-
ди-кулярно к заготовке. В задней части пистолета
расположены маховик (8) регулировки величины подъёма (лифта), кольцо со шкалой (7),
имеющее возможность вращаться, и колпачок настройки усилия пружины (1). На передней
стороне рукоятки сварочного пистолета находится кнопка (4) для запуска сварочного цикла.
ПРОБЛЕМЫ ПРИ СВАРКЕ И ИХ УСТРАНЕНИЕ
Состояние
Возможная причина Корректирующая мера
Хорошее сварное соединение.
Малое количество брызг вокруг шва
без внешних потеков.
Вокруг фланца
сформирован
венчик размером
1-1,5 мм.
Корректные (правильно выбранные)
параметры.
Отсутствует.
Холодное сварное соединение.
Множество брызг вокруг шва.
• Слишком низкая энергия сварки.
• Малая скорость погружения.
• Недостаточное выравнивание поверх-
ности заготовки
• Увеличить напряжение заряда кон-
денсаторов
• Отрегулировать скорость погруже-
ния, увеличив усиление пружины
• Произвести требуемое выравнивание
Горячее сварное соединение.
Множество брызг вокруг шва.
• Слишком высокая энергия сварки.
• Малая скорость погружения.
• Снизить напряжение зарядки
• Увеличить скорость погружения,
увеличив усиление пружины
Односторонний сварной расплав.
Односторонний венчик.
Односторонний выход
сварного расплава.
• Эффект отклонения дуги.
• Несимметричное подключение
заземления
• Отклонение сварочного пистолета от
вертикального положения
• Подключить заземляющие электроды
симметрично
• Выдерживать вертикальное положе-
ние сварочного пистолета относитель-
но заготовки
