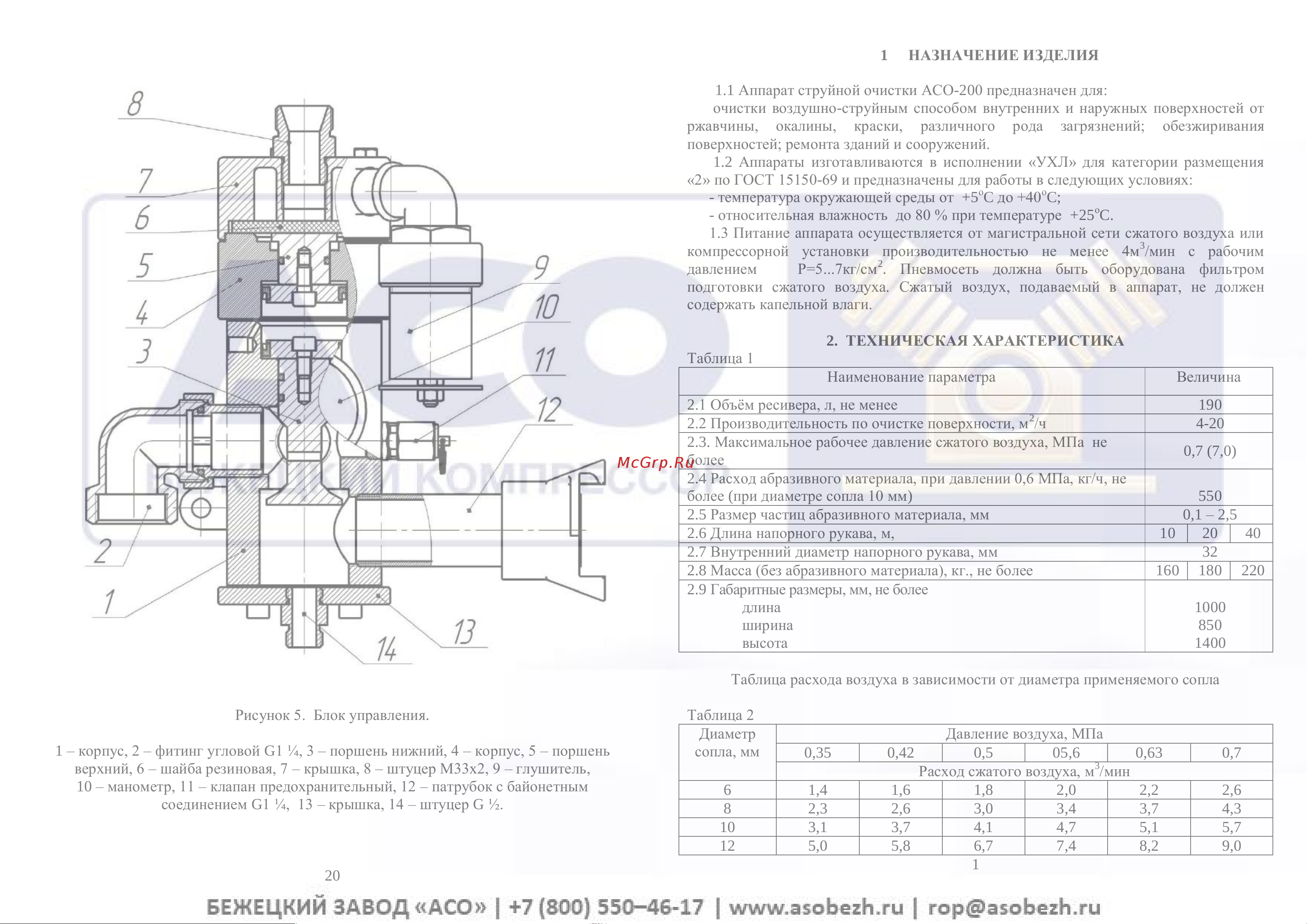

Рисунок 5. Блок управления.
1 – корпус, 2 – фитинг угловой G1 ¼, 3 – поршень нижний, 4 – корпус, 5 – поршень
верхний, 6 – шайба резиновая, 7 – крышка, 8 – штуцер М33х2, 9 – глушитель,
10 – манометр, 11 – клапан предохранительный, 12 – патрубок с байонетным
соединением G1 ¼, 13 – крышка, 14 – штуцер G ½.
20
1 НАЗНАЧЕНИЕ ИЗДЕЛИЯ
1.1 Аппарат струйной очистки АСО-200 предназначен для:
очистки воздушно-струйным способом внутренних и наружных поверхностей от
ржавчины, окалины, краски, различного рода загрязнений; обезжиривания
поверхностей; ремонта зданий и сооружений.
1.2 Аппараты изготавливаются в исполнении «УХЛ» для категории размещения
«2» по ГОСТ 15150-69 и предназначены для работы в следующих условиях:
- температура окружающей среды от +5
о
C до +40
о
C;
- относительная влажность до 80 % при температуре +25
о
C.
1.3 Питание аппарата осуществляется от магистральной сети сжатого воздуха или
компрессорной установки производительностью не менее 4м
3
/мин с рабочим
давлением Р=5...7кг/см
2
. Пневмосеть должна быть оборудована фильтром
подготовки сжатого воздуха. Сжатый воздух, подаваемый в аппарат, не должен
содержать капельной влаги.
2. ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
Таблица 1
Наименование параметра
Величина
2.1 Объѐм ресивера, л, не менее
190
2.2 Производительность по очистке поверхности, м
2
/ч
4-20
2.3. Максимальное рабочее давление сжатого воздуха, МПа не
более
0,7 (7,0)
2.4 Расход абразивного материала, при давлении 0,6 МПа, кг/ч, не
более (при диаметре сопла 10 мм)
550
2.5 Размер частиц абразивного материала, мм
0,1 – 2,5
2.6 Длина напорного рукава, м,
10
20
40
2.7 Внутренний диаметр напорного рукава, мм
32
2.8 Масса (без абразивного материала), кг., не более
160
180
220
2.9 Габаритные размеры, мм, не более
длина
ширина
высота
1000
850
1400
Таблица расхода воздуха в зависимости от диаметра применяемого сопла
Таблица 2
Диаметр
сопла, мм
Давление воздуха, МПа
0,35
0,42
0,5
05,6
0,7
Расход сжатого воздуха, м
3
/мин
6
1,4
1,6
1,8
2,0
2,6
8
2,3
2,6
3,0
3,4
4,3
10
3,1
3,7
4,1
4,7
5,7
12
5,0
5,8
6,7
7,4
9,0
1
