В качестве абразивного материала рекомендуется использовать:

- дробь чугунную или стальную по ГОСТ 11964-81 грануляцией 0,1-2,5мм;

- стальной песок марки СП-17 с размером фракции зерна 0,4-2,5мм;

- электрокорунд или карбид кремния зернистостью 32, 40, 50, 63, 80, 100, 125 по

ГОСТ 3647 с размером частиц 0,4-1,6мм

- другие абразивные материалы фракцией до 3 мм.

Абразив должен быть сухим, чистым, не содержать следов масла, грязи.

3 СОСТАВ ИЗДЕЛИЯ И КОМПЛЕКТ ПОСТАВКИ

3.1 Аппарат, рис.1, 2 состоит из следующих основных узлов: ресивер 1, загрузочный

бункер 13, блок управления 2, дозатор 16, рукав напорный 17, рукава 3, 18.

3.2 Комплект поставки аппарата:

- аппарат струйной очистки – 1шт,

- паспорт аппарата струйной очистки – 1шт,

- паспорт сосуда, работающего под давлением – 1шт,

- паспорт фильтроэлемента – 1шт.

3.3 Упаковочный лист поставляется совместно с изделием.

4 УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

4.1 Аппарат, рис.1, 2 представляет собой устройство, состоящее из ресивера 1,

образующего рабочую камеру аппарата, загрузочного бункера 13 с сеткой 14,

дозатора абразива 16, напорного рукава 17 и блока управления 2, обеспечивающего

функциональное назначение аппарата.

4.2 Ресивер 1 представляет собой сварной сосуд, состоящий из эллипсоида,

цилиндрической обечайки, конуса, обращенного вершиной вниз.

4.3 В верхней части ресивера размещен фланец, к которому крепится загрузочный

бункер 13, внутри на трубопроводе подвода воздуха 11 размещѐн загрузочный клапан

12, на днище приварена бобышка, для присоединения рукава сброса давления 3.

4.4 На цилиндрической обечайке к трубопроводу 11крепится пневматический

блок управления 2.

4.5 Вершина конуса, образующего нижнюю часть ресивера, снабжена горловиной,

к которой крепится дозатор абразива 16.

На выходе дозатора установлен У-образный патрубок, один из выходов которого

предназначен для приема абразива из дозатора, а второй - для подвода сжатого

воздуха из пневмосистемы. Выходное отверстие патрубка оснащено быстросъемным

соединением для подключения напорного рукава 17 - подачи абразива.

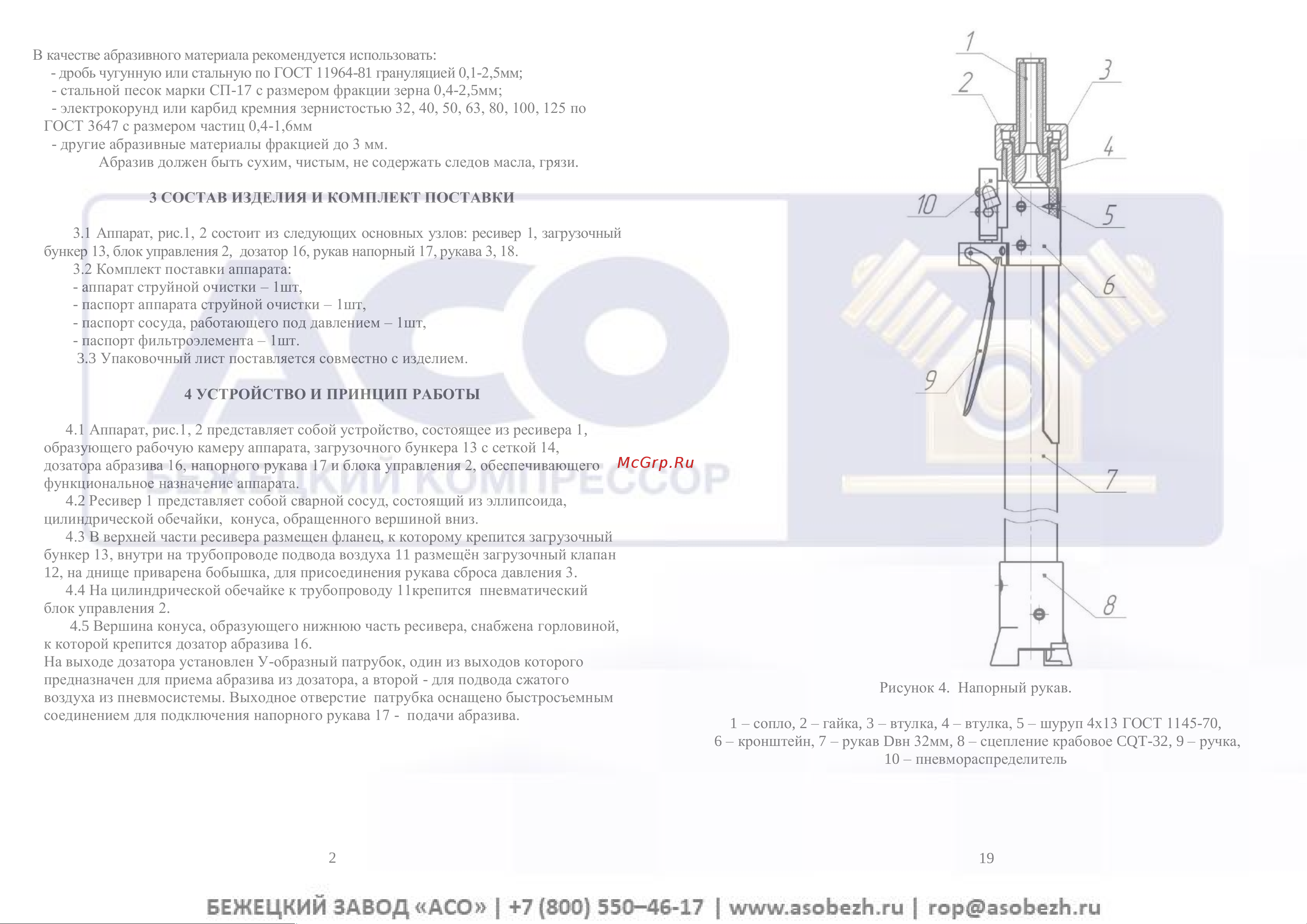

Рисунок 4. Напорный рукав.

1 – сопло, 2 – гайка, 3 – втулка, 4 – втулка, 5 – шуруп 4х13 ГОСТ 1145-70,

6 – кронштейн, 7 – рукав Dвн 32мм, 8 – сцепление крабовое CQT-32, 9 – ручка,

10 – пневмораспределитель
