XP1 - âèëêà ñ çàçåìëÿþùèì êîíòàêòîì è øíóðîì 3õ0,75ìì

SA1, SA2 - ðîêåðíûé ïåðåêëþ÷àòåëü

SK1 - òåðìîâûêëþ÷àòåëü (òåðìîïðåäîõðàíèòåëü)

SK2 - òåðìîñòàò

X1 - êîíòàêò ïîäêëþ÷åíèÿ çàùèòíîãî çàçåìëåíèÿ

EK1, EK2 - íàãðåâàòåëüíûé ýëåìåíò

SK1

SA1

EK1

EK2

SA2

SK2

XP1

N L 230±23Â, 50ÃöPE

t°

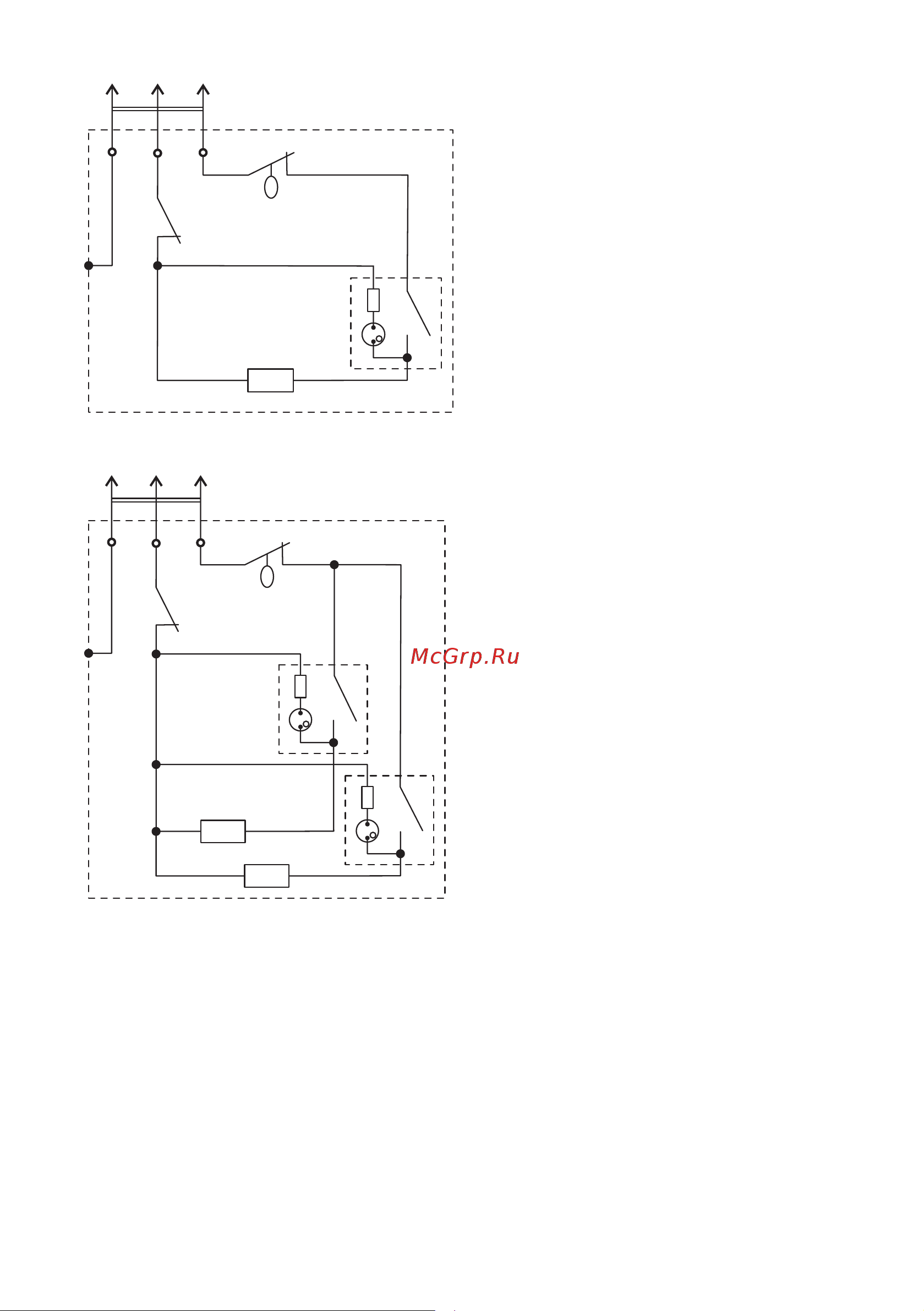

Рисунок 3. Электрическая схема конвектора

COMFORT-1500M и COMFORT-2000M

XP1 - âèëêà ñ çàçåìëÿþùèì

êîíòàêòîì è øíóðîì 3õ0,75ìì²

SA1 - ðîêåðíûé ïåðåêëþ÷àòåëü

SK1 - òåðìîâûêëþ÷àòåëü (òåðìîïðåäîõðàíèòåëü)

SK2 - òåðìîñòàò

X1 - êîíòàêò ïîäêëþ÷åíèÿ çàùèòíîãî çàçåìëåíèÿ

EK1 - íàãðåâàòåëüíûé ýëåìåíò

SK1

EK1

SA1

SK2

XP1

N L 230±23Â, 50ÃöPE

t°

Рисунок 2. Электрическая схема конвектора

COMFORT-1000M

7. ЭКСПЛУАТАЦИЯ КОНВЕКТОРА

7.1. После подключения конвектора к электрической сети нажмите клавишный выключатель (выключатели – для Comfort

1500M, Comfort 2000M. При включении одного переключателя конвектор будет работать с половинной мощностью, при

включении обоих переключателей — с полной мощностью.)

7.2. Поверните ручку термостата по часовой стрелке до упора, не прикладывая значительного усилия. Если температура в

помещении ниже максимальной температуры нагрева воздуха (см. раздел 2), должна загореться подсветка выключателя

(-ей). Когда температура в помещении достигнет желаемого уровня, поверните ручку термостата против часовой стрелки

до момента выключения подсветки клавиши. Теперь термостат будет поддерживать заданную температуру, периодически

включая и отключая конвектор.

Обратите внимание! При регулировке температуры необходимо учитывать, что процессы «нагрева» и «остывания»

конвектора и воздуха в помещении обладают значительной инерционностью и при повышении температуры ручкой

термостата может пройти значительное время прежде чем установится требуемая температура воздуха.
