• наденьте верхнюю часть конвектора на кронштейн, зафиксировав его при помощи защелок

на кронштейне.

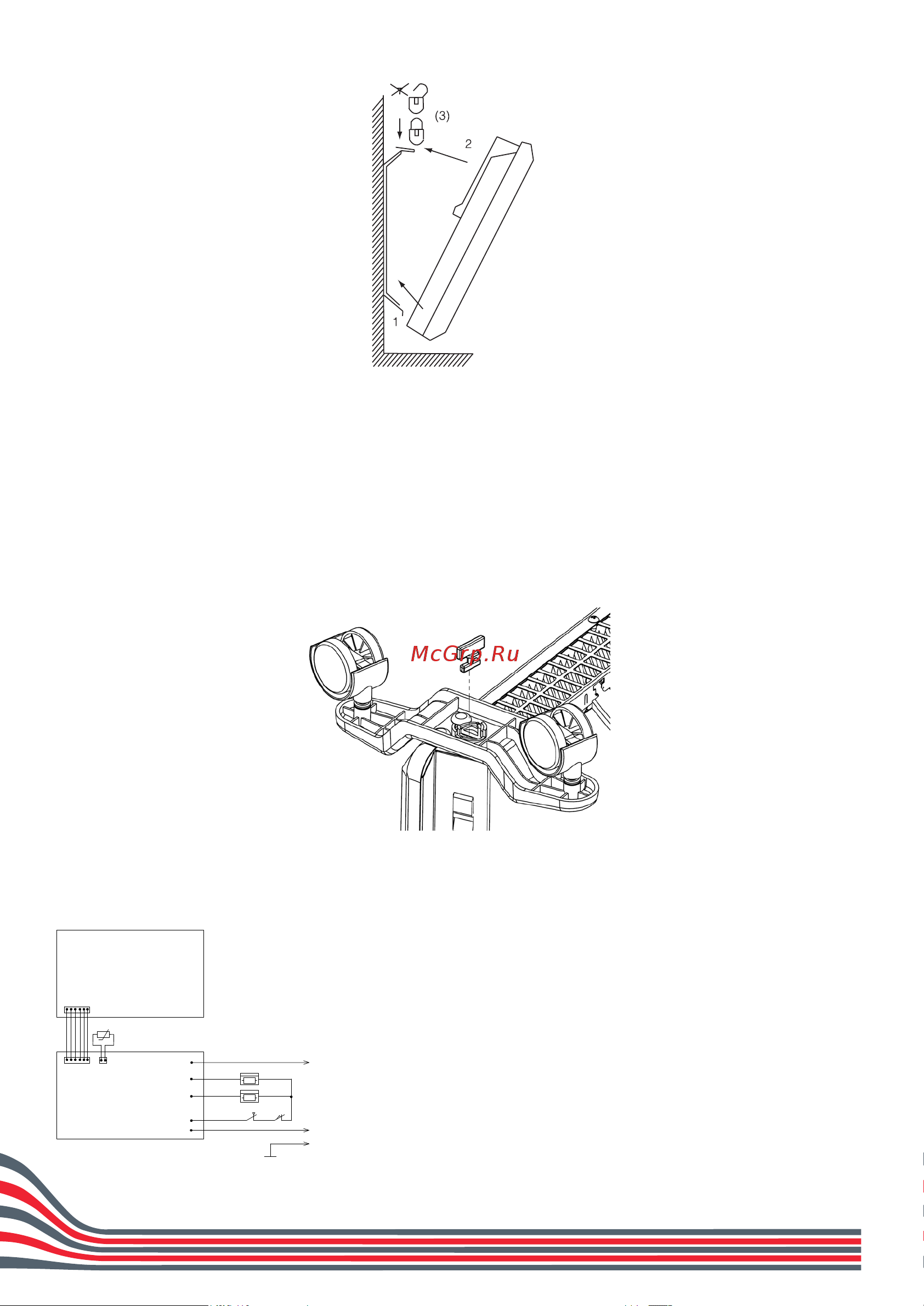

Рис. 7

Установка на полу

Используя стойки и ролики (наличие роликов зависит от торговой марки конвектора), которые

идут в комплекте, а также изучив схему крепления ниже, установите прибор на полу.

• перевернуть конвектор нижней частью кверху;

• взять одну из опорных ножек с роликами;

• приложить планку опорной ножки к месту крепления на конвекторе так, чтобы выпуклая

часть планки прилегала плотно к корпусу конвектора, винтовое отверстие должно совпасть;

• закрепите опорную ножку с помощью специального пластикового полуоборотного кре-

пления, которое входит в комплект;

• так же установить вторую ножку.

Рис. 8

11. Схема электрическая

А1-пла т а уп равления;

А2-пл ата пи тания;

EK 1-н агре вател ьный элем ент;

SK1-защ итны й термос т ат;

SQ1-да т ч ик о прок иды в ания;

RK1-датч ик тем п ературы.

Принципиальная схема конвектора (электроника) без ионизатора

220-240В

SQ1

EK1.1

SK1

EK1.2

HIGH

LOW

COM1

RK1

А1

CN3

CN4

-t°

А2

CN1

PDF created with pdfFactory Pro trial version www.pdffactory.com

Рис. 9

А1 - плата управления;

А2 - плата питания;

EK1 - нагревательный элемент;

SK1 - защитный термостат;

SQ1 - датчик опрокидывания;

RK1 - датчик температуры.
