32

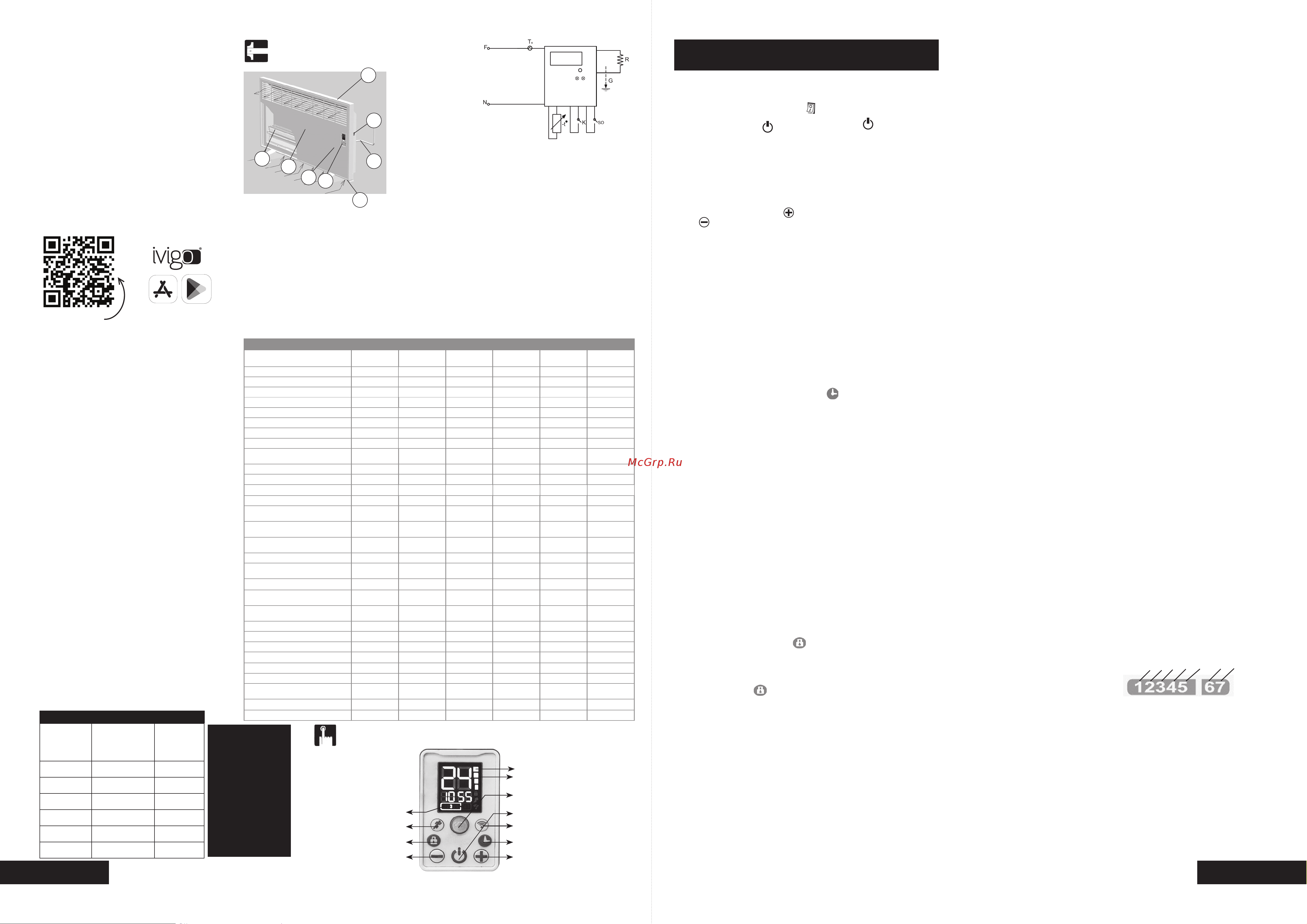

Корпус и передняя крышка Электрического Панельного
Конвектора IVIGO произведены из высококачественного холодного стального листа. Алюминиевый
резистанс внутри прибора агревает при помощи крылышек. Холодный поток воздуха проходит
через нижние каналы, нагревается ерез резистанс, нагретый воздух выходит через верхние
решётки. Происходит естественная конвекция воздуха и обогрев помещения. Электрические
Панельные Конвекторы нагреваются за короткое время, по размерам занимают мало места и очень
легкиесамые наилучшие превосходства. Яркость дисплея на устройстве автоматически уменьшается
или включается в зависимости от освещенности помещения. По умолчанию выбран втоматический
ежим. При желании яркость дисплея можно увеличить или уменьшить в меню настроек. Эта функция
позволяет комфортно использовать устройство в спальных комнатах. Краска не содержит химических
веществ, вредных для здоровья человека.
ПРОФЕССИОНАЛЬНЫЙ
КОНВЕКТОР ОТОПЛЕНИЯ
F: Фаза N: Нейтральное So: Предохранитель
Te: Предохрпнительный
термостат R: Сопротивление -t0: NTC
G: Заземление K1: Вкл\Выкл
6
4
2
3
5
7
8
1
1. Корпус
2. Передняя крышка
3. Цифровой пульт
управления
4. Резистанс
5. Восприниматель
окружающей
температуры
(всторенный)
6. Предохранительный
термостат+Безопасность
при опрокидывании
7. Вкл.\Выкл.
8. Кабель со
штепселем
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ИНСТРУКЦИЙ ИСПОЛЬЗОВАНИЯ
Включение устройства
Для работы конвектора включите сетевую вилку в
заземленную розетку. Кнопку Вкл / Выкл на
правой
стороне прибора нажмите на Вкл. Несколько секунд
нажмите на кнопку Вкл / Выкл
Конвектор включится.
При включении на Цифровой Панели увидете цифровой
показатель температуры.
Овышение и уменьшение температуры
При помощи кнопок повышения и
уменьшения,расположенных с правой и с левой
стороны кнопки Вкл / Выкл,можно регулировать
любую температуру. Для повышения или уменьшения
температуры повышение кнопка
, уменьшение
кнопка
нажмите до появления нужного числа.
На панели будет показана температура окружающей
среды,так как помещение сразу не нагреется. Прибор
автоматически будет повышать или уменьшать
потребление энергии до достижения заданной
температуры, которая запрограммированна (Смотрите
Показатель электроэнергии).
Программирование Замедлить включение /
Автоматическое включение
включает срок (48) часов. Нет ввода новой программы
выше 8 часа, выше показатель 48 стирается. Пример:
идёте на работу и до возвращения с работы хотите,
чтобы прибор заработал. В этой ситуации вставьте вилку
в розетку и кнопка Вкл / Выкл (Смотрите рисунок1) в
позиции “Ι”, однако кнопка Вкл/Выкл должна быть в
позиции Выкл. Перед нажатием на кнопку Вкл/Выкл,
нужно нажать
на кнопку Вкл. Pегулирование времени.
Автоматическое включение прибора можно
запрограммировать, нажатием на кнопку до нужного
цифрового числа на панели. Регулирование закончилось,
на панели будет виден предупредительный свет, свет
будет гореть до начала работы конвектора. Прибор, по
истёку регулированного времени, начнёт работать и
обогревать помещение.
Замедлить выключение / Автоматическое
отключение
Особенность автоматического выключения
прибора во времяработы. Замедлить выключение
прибора возможно до 8 часов. Во время работы
прибора автоматическое выключение можно
запрограммировать нажатием на кнопку выкл.
Pегулирование времени до нужного цифрового числа
на панели. Регулирование закончилось, на панели будет
виден предупредительный свет.
Свет будет гореть до конца работы конвектора и
прибор, по истёку регулированного времени (часа),
автоматически выключится.
Защита от детей / Блокировка клавиш
(блокировка от детей)
Во время работы прибора нажмите 2-3 секунды на
кнопку Вкл. регулирование времени
, появится
надпись “LO”. Вы увидете ,что после регулирования
кнопки на панели не будут работать. Для повторной
работы кнопок блока управления панельного
конвектора, нужно повторно нажать на кнопку Вкл.
регулирование времени
в течении короткого
промежутка (2-3 секунд), появится надпись “UL”. При
появлении надписи все кнопки будут работать для
дальнейшего использования.
Выключение устройства
Если нажать кнопку Включения/Выключения и
удерживать ее нажатой 3-4 секунды, не отрывая от нее
палец, устройство выключится. Кроме того, устройство
можно отключить от переключателя питания.
Отключение устройства путем отсоединения шнура
питания от розетки или приведения переключателя
питания в положение «0» во время работы устройства
может привести к его повреждению. Следует соблюдать
осторожность и не выключать устройство таким
образом. Прежде всего, после выключения устройства
кнопкой Вкл/Выкл на панели управления или с пульта
дистанционного управления, необходимо выключить
переключатель питания или отключить устройство от
сети.
Нота: при замыкании электричества и после его возврата ввод
программы Замедлить включение и Замедлить выключение не
стирается, остаётся в памяти и продолжит свою программу. Для
прекращения введенной программы нужно выключить кнопку Вкл /
Выкл
.
Часы реального времени
Устройство не забывает установленное время, даже если оно
выключено выключателем до тех пор, пока оно подключено к сети.
Устройство забывает часы через 1 день после отключения устройства
от сети или отключения электроэнергии.
Отслеживание потребления энергии
Эта функция показывает, как долго (в часах) работает резистор
устройства. Чтобы получить доступ к этой информации, достаточно
нажать кнопку энергопотребления и удерживать ее около 6 секунд.
Мигающее на дисплее значение показывает общее количество
часов работы резистора. Используя это значение, можно рассчитать
примерное потребление энергии устройством. Энергопотребление
(кВт/час) = Значение на дисплее x Мощность устройства
(Ватт) / 1000.
Функция защиты от замерзания (Anti Frost)
Ваш электрический обогреватель может защитить установку, и все
другие устройства и оборудование в помещении от замерзания. Для
этого просто активируйте функцию защиты от замерзания. Когда
эта функция включена, нагреватель работает в режиме ожидания.
На экране появляется предупреждение «AnFr». Когда температура
окружающей среды падает ниже 6 градусов, обогреватель включается
на 25% мощности, а на экране постоянно отображается предупреждение
«AnFr». Когда температура окружающего воздуха поднимается выше 6
градусов, обогреватель отключается.
Настройка функции защиты от замерзания (Anti Frost)
Чтобы включить эту функцию, выберите «AnFr» в меню настроек. На
появившемся экране отображается «on» или «oFF». С помощью кнопок
«Плюс» и «Минус» выберите «on», чтобы включить его, «oFF», чтобы
выключить его. Нажмите
кнопку Вкл/Выкл и удерживайте в течение 3 секунд, чтобы сохранить
и выйти. На экране появляется предупреждение «donE», и устройство
возобновляет работу в обычном режиме.
Вход в меню настроек
Устройство выключается с помощью переключателя сбоку.
Переключатель питания включается путем нажатия и удерживания
кнопки Вкл/Выкл. Первая опция в меню появляется на экране
устройства. Вы можете переключаться между опциями меню с
помощью кнопок. Пока нужная опция отображается на экране, ее
содержимое можно увидеть и изменить, нажав и удерживая кнопку
Вкл/Выкл 3 секунды. Нажмите и удерживайте кнопку Вкл/Выкл около
3 секунд, чтобы сохранить изменения. Чтобы выйти без сохранения,
устройство выключается и включается с помощью переключателя
питания.
Меню
PtyP Типы Программирования (суточное/недельное)
tSEt Установка фактического времени и дня
hSEt Настройка недельной программы
ASEt Параметры умного запуска
AnFr Настройка защиты от замерзания
uEr Отслеживание версии программного обеспечения
CntC Калибровка температуры
CLdr Настройка яркости дисплея
hEPo Heating Power Limiter
PASS Enter the recovery code for unlock the device lock
Типы Программирования
Существует два типа программирования: суточное и недельное.
Одновременно только один может быть активен. Суточная программа
используется для выключения устройства по истечении заданного
времени или включения. Недельная программа используется для
установки желаемых значений температуры в нужные часы. Установка
по умолчанию – суточный тип программирования. Для изменения типа
программирования необходимо войти в меню настроек. Осуществляйте
переход между опциями с помощью кнопок и
до тех пор, пока на экране не отобразится опция «PtyP». Нажмите и
удерживайте начатой кнопку Вкл/Выкл в течение 3 сек. Переход между
опциями Суточный(“d_Pr”) и недельный (“h_Pr”) осуществляется с
помощью кнопок. Пока на экране отображается тип программирования,
который вы хотите выбрать («d_Pr» для суточного программирования
и «h_Pr» для недельного программирования) нажмите и удерживайте
нажатой кнопку Вкл/Выкл в течение 3 сек. После этой операции
на экране появляется предупреждения “donE”, а затем устройство
возобновляет работу в обычном режиме. Это предупреждение
указывает на то, что настройка была выполнена и сохранена в памяти.
Суточное программирование
Если устройство включается впервые или настройки не были изменены,
оно включается в активным суточным программированием. Суточное
программирование можно запрограммировать на автоматическое
отключение, если устройство включено, и на автоматическое
включение, если оно выключено. Автовключение может быть
установлено максимум на 48 часов. Автоотключение можно установить
на время до 8 часов. Для переключения в этот режим параметр
«PtyP» выбирается как «d_Pr» в меню «Настройки». (См.: Типы
программирования). Когда устройство включено, можно установить,
через сколько часов необходимо выключить, нажав и удерживая
кнопку
часов. Например, если время выключения установлено на 3 часа, на
экране отображается «03of». Если требуется автоматическое включение,
устройство выключается кнопкой Вкл/Выкл, и на экране отображается
«oFF». Затем можно установить, через сколько часов необходимо
выключить устройство, нажав и удерживая кнопку часов. Например,
сли время включения установлено на 8 часов, на экране отображается
«08on».
Недельное программирование
Могут быть установлены 2 отдельные программы, такие как будние дни
и выходные дни. Этот режим используется для настройки устройства на
желаемую температуру в установленное время. Настройку температуры
можно производить для 12 разных часов, 6 + 6 для будних и выходных
дней. Для переключения в этот режим параметр «PtyP» выбирается
как “h_Pr” в меню «Настройки». (См.: Типы программирования). В
этом режиме на экране отображается фактическое время и день
недели. Чтобы увидеть время следующей программы и установленную
температуру необходимо нажать на кнопку часов.
Настройка недельного программирования
В недельной таблице присутствуют 12 программ, и она разделена на
две части. P01-P06 используются для программирования будних дней
(С 1-ого по 5-ый день), P07-P12 используются для программирования
выходных дней (6-7-й дни). Чтобы изменить недельную программу,
выберите «hSEt» в меню «Настройки». На экране мигают часы, будние
дни, желаемая температура и номер программы «P01» первой
программы из программ будних дней. В этом случае с помощью кнопок
«плюс» и «минус» требуемое значение температуры устанавливается
для отображаемого времени и номера программы. Чтобы изменить
время программы, нажмите кнопку времени и время программы
начнет мигать. В этом случае время программы можно изменить
с помощью кнопок «плюс» и «минус». При изменении времени
предотвращается прерывание предыдущего времени программы
и переход на время следующей программы. Для переключения
между заданным значением температуры и временем программы
используется кнопка времени. Нажмите кнопку Вкл/Выкл, чтобы
установить время следующей программы. Эта операция повторяется
еще 5 раз. Еще раз нажав на кнопку Вкл/Выкл, на экране вместо дней
недели «P07», где номер программы равен 7, отображаются выходные
дни. Точно так же выходные дни программируются на 6 разных
часов. Таким образом, когда все 12 программирований будут
выполнены, на экране появится предупреждающее сообщение «donE».
Настройки сохраняются в памяти и устройство продолжает работу в
обычном режиме. Для того, чтобы недельная программа работала
правильно, убедитесь, что фактическое время, отображаемое на
экране, верное.
Пример настройки дня:
Настройка времени
Для установки времени выберите «tSet» в меню настроек. На
появившемся экране мигает значок часов. В этом случае с помощью
кнопок плюс и минус устанавливаются часы. При повторном нажатии
кнопки времени на этот раз будет мигать значок минут. Точно также
с помощью кнопок плюс и минус устанавливаются минуты. Нажмите
кнопку времени еще раз, и на экране начнут мигать дни недели.
Опять же с помощью кнопок плюс и минус устанавливается день.
Для Понедельника устанавливается 1, для Вторника – 2, … для
Воскресенья – 7.(Выходные дни были определены как 6 и 7.) При
каждом нажатии на кнопку времени осуществляется переключение на
часы, минуты и дни. Чтобы сохранить настройки и выйти, необходимо
нажать и удерживать в течение 3-х секунд кнопку Вкл/Выкл. На экране
появляется предупреждение «donE» и настройка времени сохраняется,
после чего устройство продолжает работать в обычном режиме.
В таблице выбора модели
температура внешней
среды была принята во
внимание 8-10 градусов.
Нужная температура
зависима от внешней
температуры, от изоляции
комнаты,от количества
использования входной
двери. Данные примеры
в таблице средние,нужно
принять в счёт все
рассчеты с таблицы
для силы нагревателя.
Mодель
Рекомендуемая
сила мощности
нагревателя
(watt)
Площадь
помещения
(m2)
EPK 4550 W05 500 3 - 6
EPK 4550 W07 750 4 - 9
EPK 4570 W10 1000 6 - 12
EPK 4570 W15
1500
9-17
EPK 4590 W20 2000 12 - 24
EPK 4590 W25
2500
14-28
Простой выбор модели электрического конвектора
ВВЕДЕНИЕ И ОБЩИЕ ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
Цифровой
пульт
управления
Приборная
панель
ПРОФЕССИОНАЛЬНЫЙ КОНВЕКТОР ОТОПЛЕНИЯ
ТИП EPK
4550P05
EPK
4550P07
EPK
4570P10
EPK
4570P15
EPK
4590P20
EPK
4590P25
Длина мм 450 450 450 450 450 450
Ширина мм 500 500 700 700 900 900
Глубина мм 80 80 80 80 80 80
Вес кг
5.3 5.3 7.1 7.2 8.8 9.2
Мощность Ватт 460-550 685-815 910-1085 1370-1630 1825-2150 2280-2720
Напряжение Вольт 220-240 220-240 220-240 220-240 220-240 220-240
Эл.ток A 2.17 3.26 4.34 6.52 8.69 10.86
Частота Гц 50-60 50-60 50-60 50-60 50-60 50-60
Контроль цифрового
показателя
Cтандарт Cтандарт Cтандарт Cтандарт Cтандарт Cтандарт
Программирование Cтандарт Cтандарт Cтандарт Cтандарт Cтандарт Cтандарт
Вкл\Выкл Cтандарт Cтандарт Cтандарт Cтандарт Cтандарт Cтандарт
Длина кабеля м 1.5 1.5 1.5 1.5 1.5 1.5
Kласс защиты I I I I I I
Предохранительный
термостат
Cтандарт Cтандарт Cтандарт Cтандарт Cтандарт Cтандарт
Безопасность при
опрокидывании
Cтандарт Cтандарт Cтандарт Cтандарт Cтандарт Cтандарт
Механический контроль
термостата
- - - - - -
Показатель электроэнергии Cтандарт Cтандарт Cтандарт Cтандарт Cтандарт Cтандарт
Цифровой показатель
температуры
Cтандарт Cтандарт Cтандарт Cтандарт Cтандарт Cтандарт
Часы реального времени Cтандарт Cтандарт Cтандарт Cтандарт Cтандарт Cтандарт
Отслеживание
потребления энергии
Cтандарт Cтандарт Cтандарт Cтандарт Cтандарт Cтандарт
Суточное/недельное
программирование
Cтандарт Cтандарт Cтандарт Cтандарт Cтандарт Cтандарт
IPX4
Cтандарт Cтандарт Cтандарт Cтандарт Cтандарт Cтандарт
WIFI Cтандарт Cтандарт Cтандарт Cтандарт Cтандарт Cтандарт
Датчик движения Cтандарт Cтандарт Cтандарт Cтандарт Cтандарт Cтандарт
Умный запуск Cтандарт Cтандарт Cтандарт Cтандарт Cтандарт Cтандарт
Защита от замерзания Cтандарт Cтандарт Cтандарт Cтандарт Cтандарт Cтандарт
Пластиковые ножки Cтандарт Cтандарт Cтандарт Cтандарт Cтандарт Cтандарт
Комплект для установки
на стену
Cтандарт Cтандарт Cтандарт Cтандарт Cтандарт Cтандарт
Выбор цвета
Белый Белый Белый Белый Белый Белый
Блокировка устройства Cтандарт Cтандарт Cтандарт Cтандарт Cтандарт Cтандарт
Блок управления
Нота: На веб сайте www.ivigo.com можете просмотреть видео ролик как
использовать товар и в поисковых системах найти наш ролик ‘’vigo/ivigo
конвекторный обогреватель’’
Пн.
Вт.
Ср.
Чт.
Сб.
Пт.
Вс.
КРАТКОЕ РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
Сброс настроек (Возврат в суточный режим):
Одновременно нажмите две верхние кнопки + и
удерживайте их нажатыми в течение десяти секунд до
тех пор, пока на дисплее не появится «CLr». По истечении
периода устройство вернется к заводским настройкам.
(При первом включении устройство находится в суточном
режиме.)
Для доступа к настройкам обогревателя устройство
выключается переключателем питания сбоку.
Переключатель питания включается удерживанием
нажатой кнопки Вкл/Выкл. Вы можете переключаться
между опциями меню с помощью кнопок. Пока нужная
опция отображается на экране, ее содержимое можно
увидеть и изменить, нажав и удерживая кнопку Вкл/Выкл
3 секунды. Нажмите и удерживайте кнопку Вкл/Выкл
около 3 секунд, чтобы сохранить изменения. Чтобы выйти
без сохранения, устройство выключается и включается с
помощью переключателя питания.
Download
КОДЫ ОШИБОК
tILt Ошибка опрокидывания
Если вы увидели код ошибки dE, сначала убедитесь, что
обогреватель находится в вертикальном положении.
Запрещается использовать обогреватель в горизонтальном
положении.
CEr Ошибка перегрева процессора
Если вы увидели код ошибки CE, сначала выключите
обогреватель и дайте ему остыть. Если при повторном
включении он по-прежнему выдает ту же ошибку, обратитесь
к авторизованному дилеру.
ПРЕДУПРЕЖДЕНИЯ НА ЭКРАНЕ
SLEP Включено восприятие движения
AnFr Работает функция защиты от замерзания
xx 0n Включена функция задержки включения
на xx час
xx 0F Включена функция задержки выключения
на xx час
0FF Обогреватель выключен
0FFA Включена функция предотвращения
замерзания обогреватель выключен
L0 Включена функция «детский замок
UnL0 Отключена функция «детский замок
CLr Возвращение к заводским настройкам
CntC Предупреждение о входе в режим калибровки
Ntc (температура окружающей среды)
CLdr Предупреждение о входе в режим калибровки
Ldr
Sxxx Срок превышения времени обнаружения
движения (мин.)
S0FF Функция обнаружения движения выключена
hEPo Heating Power Limiter
PASS Enter the recovery code for unlock the device lock
ЗАЩИТА ОТ ДЕТЕЙ
КНОПКА ДАТЧИКА
ДВИЖЕНИЯ
КНОПКА УМЕНЬШЕНИЯ
ТЕМПЕРАТУРЫ
КНОПКА ПОВЫШЕНИЯ
ТЕМПЕРАТУРЫ
ОКРУЖАЮЩЕЙ СРЕДЫİ
WIFI
КНОПКА
РЕГУЛИРОВАНИИ
ВРЕМЕНИ (TIMER)
ДАТЧИК
ОБНАРУЖЕНИЯ
ДВИЖЕНИЯ
ПРИБОРНАЯ ПАНЕЛЬ
ПОКАЗАТЕЛЬ
ПОТРЕБЛЕНИЯ
ЭЛЕКТРОЭНЕРГИИ
ДНИ НЕДЕЛЬНОЙ ПРОГРАММЫ
КНОПКА ВКЛ / ВЫКЛ

Похожие устройства

Скачать
