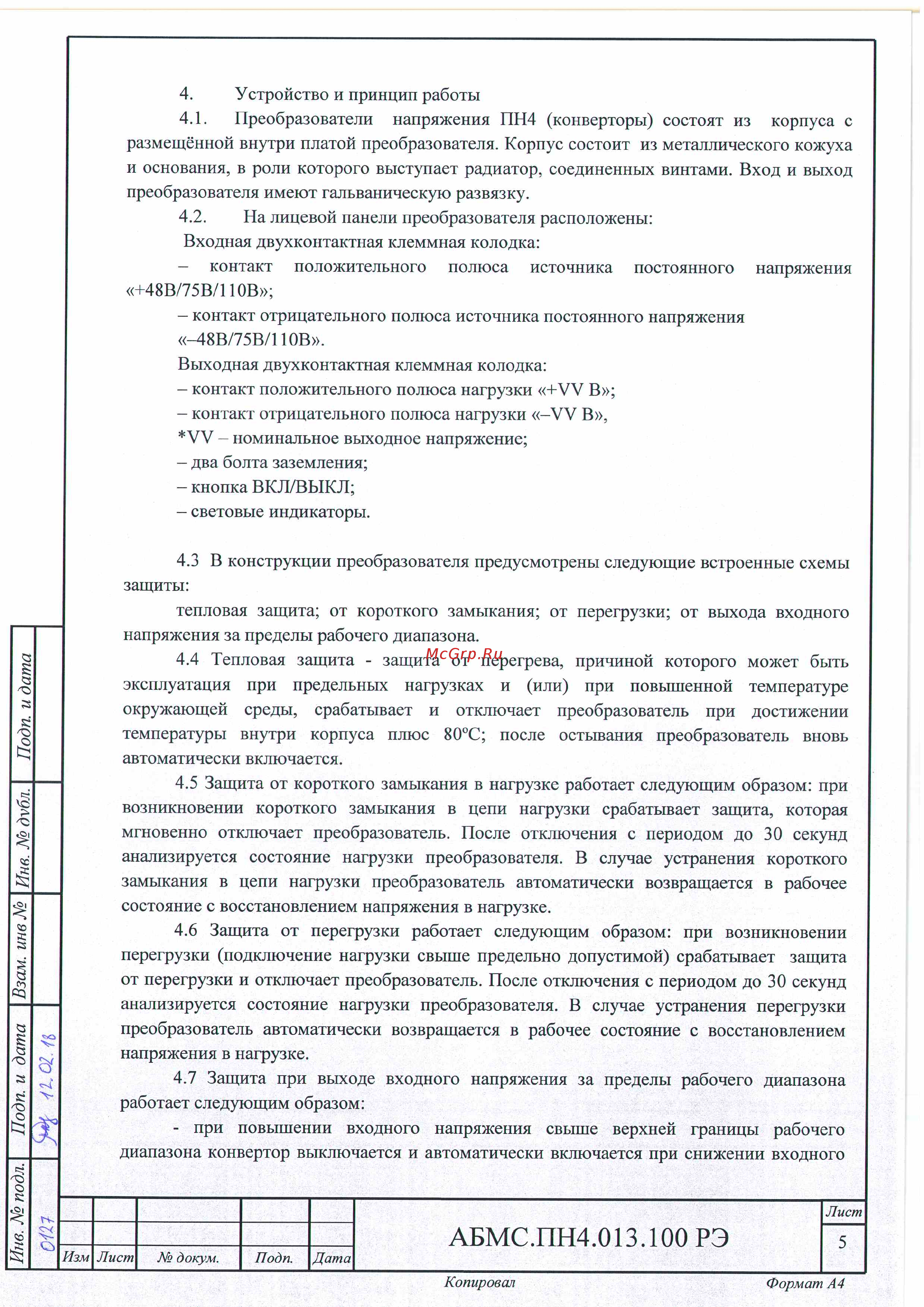

от 41 01 Инв подл Подп и дата Взам инв Инв дубл Подп и дата 4 Устройство и принцип работы 4 1 Преобразователи напряжения ПН4 конверторы состоят из корпуса с размещённой внутри платой преобразователя Корпус состоит из металлического кожуха и основания в роли которого выступает радиатор соединенных винтами Вход и выход преобразователя имеют гальваническую развязку 4 2 На лицевой панели преобразователя расположены Входная двухконтактная клеммная колодка контакт положительного полюса источника постоянного напряжения 48В 75В 110В контакт отрицательного полюса источника постоянного напряжения 48В 75В 110В Выходная двухконтактная клеммная колодка контакт положительного полюса нагрузки УУ В контакт отрицательного полюса нагрузки УУ В УУ номинальное выходное напряжение два болта заземления кнопка ВКЛ ВЫКЛ световые индикаторы 4 3 В конструкции преобразователя предусмотрены следующие встроенные схемы защиты тепловая защита от короткого замыкания от перегрузки от выхода входного напряжения за пределы рабочего диапазона 4 4 Тепловая защита защита от перегрева причиной которого может быть эксплуатация при предельных нагрузках и или при повышенной температуре окружающей среды срабатывает и отключает преобразователь при достижении температуры внутри корпуса плюс 80 С после остывания преобразователь вновь автоматически включается 4 5 Защита от короткого замыкания в нагрузке работает следующим образом при возникновении короткого замыкания в цепи нагрузки срабатывает защита которая мгновенно отключает преобразователь После отключения с периодом до 30 секунд анализируется состояние нагрузки преобразователя В случае устранения короткого замыкания в цепи нагрузки преобразователь автоматически возвращается в рабочее состояние с восстановлением напряжения в нагрузке 4 6 Защита от перегрузки работает следующим образом при возникновении перегрузки подключение нагрузки свыше предельно допустимой срабатывает защита от перегрузки и отключает преобразователь После отключения с периодом до 30 секунд анализируется состояние нагрузки преобразователя В случае устранения перегрузки преобразователь автоматически возвращается в рабочее состояние с восстановлением напряжения в нагрузке 4 7 Защита при выходе входного напряжения за пределы рабочего диапазона работает следующим образом при повышении входного напряжения свыше верхней границы рабочего диапазона конвертор выключается и автоматически включается при снижении входного Лист Изм Лист докум Подп Дата АБМС ПН4 013 100 РЭ Копировал Формат А4
