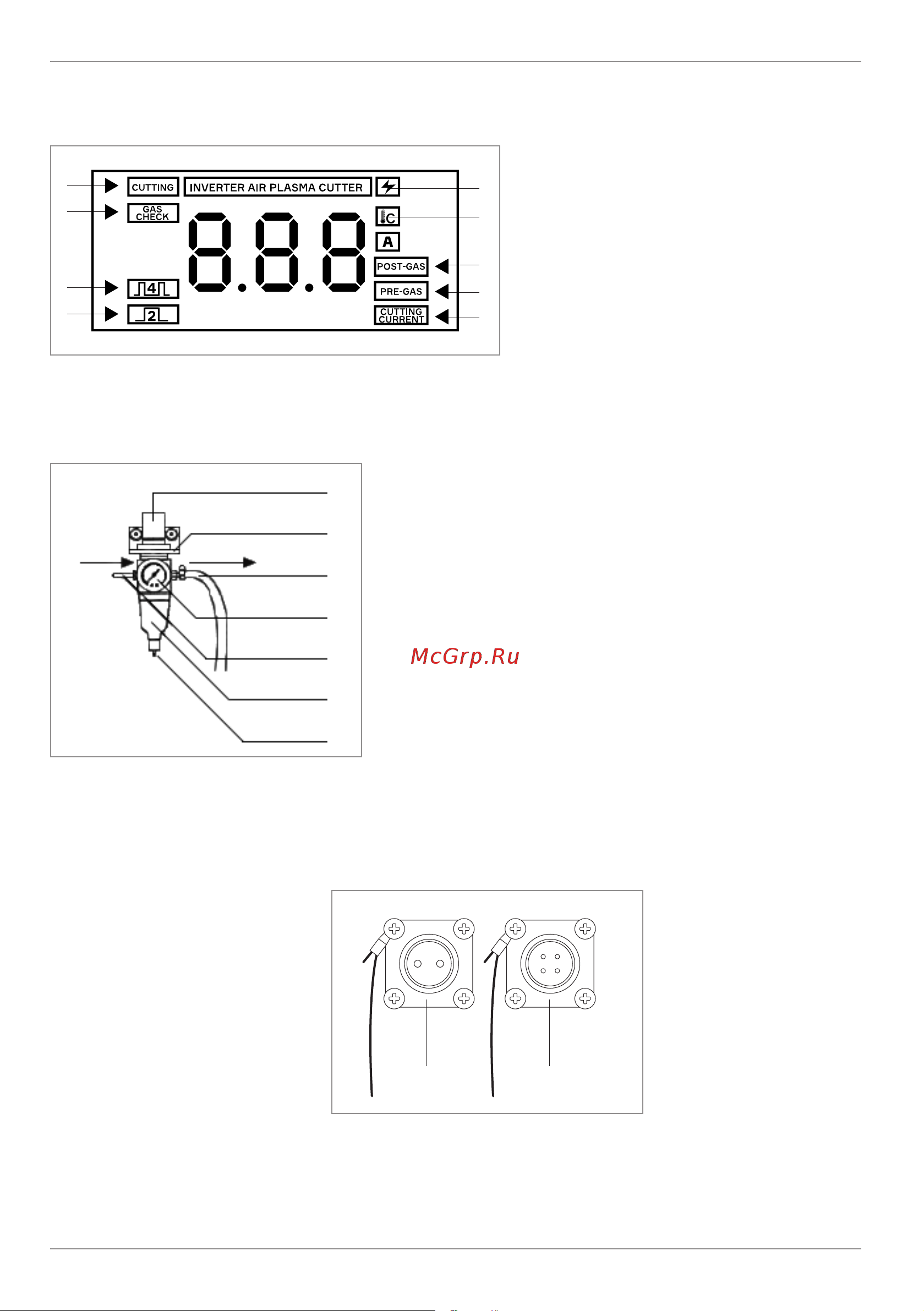

Фильтр–регулятор сжатого воздуха:

1. Регулятор давления

2. Кронштейн

3. Газовый шланг

4. Манометр

5. Газовый штуцер

6. Емкость для сбора жидкости

7. Сливной клапан

Предназначен для регулировки давления сжатого воздуха.

Является промежуточным звеном между компрессором и

источником для плазменной резки. Крепится специальным

кронштейном на заднюю панель источника. Обращаем

ваше внимание, что данный регулятор нельзя восприни-

мать, как полноценный фильтр для сушки и очистки воз-

духа. Для корректной работы аппарата и плазмотрона не-

обходимо использовать специальный фильтр-осушитель.

Вход

Выход

2pin 4pin

Подключение аппарата к ЧПУ

Разъем 2pin

1 Напряжение «+»

2 Напряжение «-»

Разъем 4pin

1, 2 Поджиг дежурной

дуги

3, 4 Стартовый сигнал

для пуска

На аппарате реализована возможность подключения к ЧПУ

для механизации и автоматизации процессов резки. Чтобы

успешно подключить аппарат к ЧПУ необходимо подключать

разъемы управления точно так, как показано на схеме.

1. Индикатор резки

2. Индикатор проверки газа

3. Индикатор 4Т работы плазмотрона

4. Индикатор 2Т работы плазмотрона

5. Индикатор ошибки

6. Индикатор перегрева

7. Индикатор настройки времени

постпродувки газом

8. Индикатор настройки времени

предпродувки газом

9. Индикатор настройки тока резки
