CUT 100 / CUT 160

456

1. Плазменный резак

2. Клемма заземления

3. Аппарат воздушно-плазменной резки

4. Компрессор

5. Газовый шланг

6. Сетевой кабель

Аппарат оснащен сетевым кабелем, подсоедините его к источ-

нику питания с требуемыми параметрами электросети.

Провода сетевого кабеля должны иметь надежный контакт с

сетевым разъемом, чтобы избежать окисления контактов. За-

землите аппарат для предотвращения возникновения стати-

ческого электричества и утечки токов. Перед подключением

аппарата к сети необходимо проверить входное напряжение,

фазы и частоту питающей сети.

УСТАНОВКА И

ЭКСПЛУАТАЦИЯ

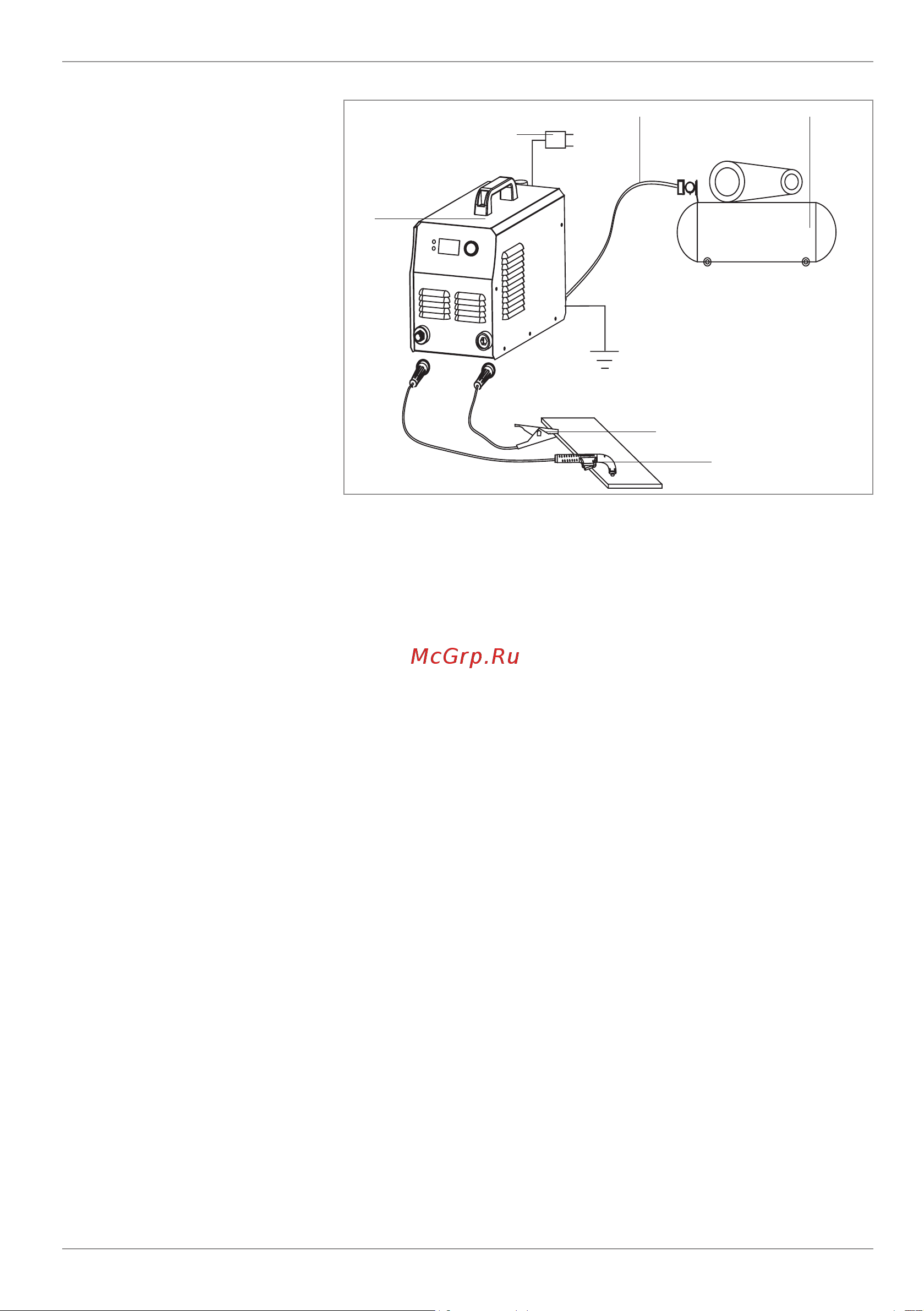

Схема подключения аппарата

воздушно-плазменной резки

Подсоединение сетевого

кабеля к источнику питания

Разъем для подключения плазмотрона – разъем «–». Подклю-

чите евроадаптер управления плазмотроном в соответствую-

щий разъем и закрутите шайбу крепления по часовой стрелке

до упора. Вставьте кабель управления в розетку на передней

панели и зафиксируйте его с помощью резьбового соединения.

Разъем для подключения клеммы заземления – разъем «+».

Вставьте силовую вставку обратного кабеля в гнездо, зафик-

сируйте ее поворотом по часовой стрелке до упора. Закрепите

зажим на изделии.

Подсоединение выходных

кабелей

Подсоедините шланг подачи сжатого воздуха к входному

разъему на задней части аппарата. Закрепите хомутом для на-

дежности или используйте быстросъем.

Подсоединение сжатого

воздуха
