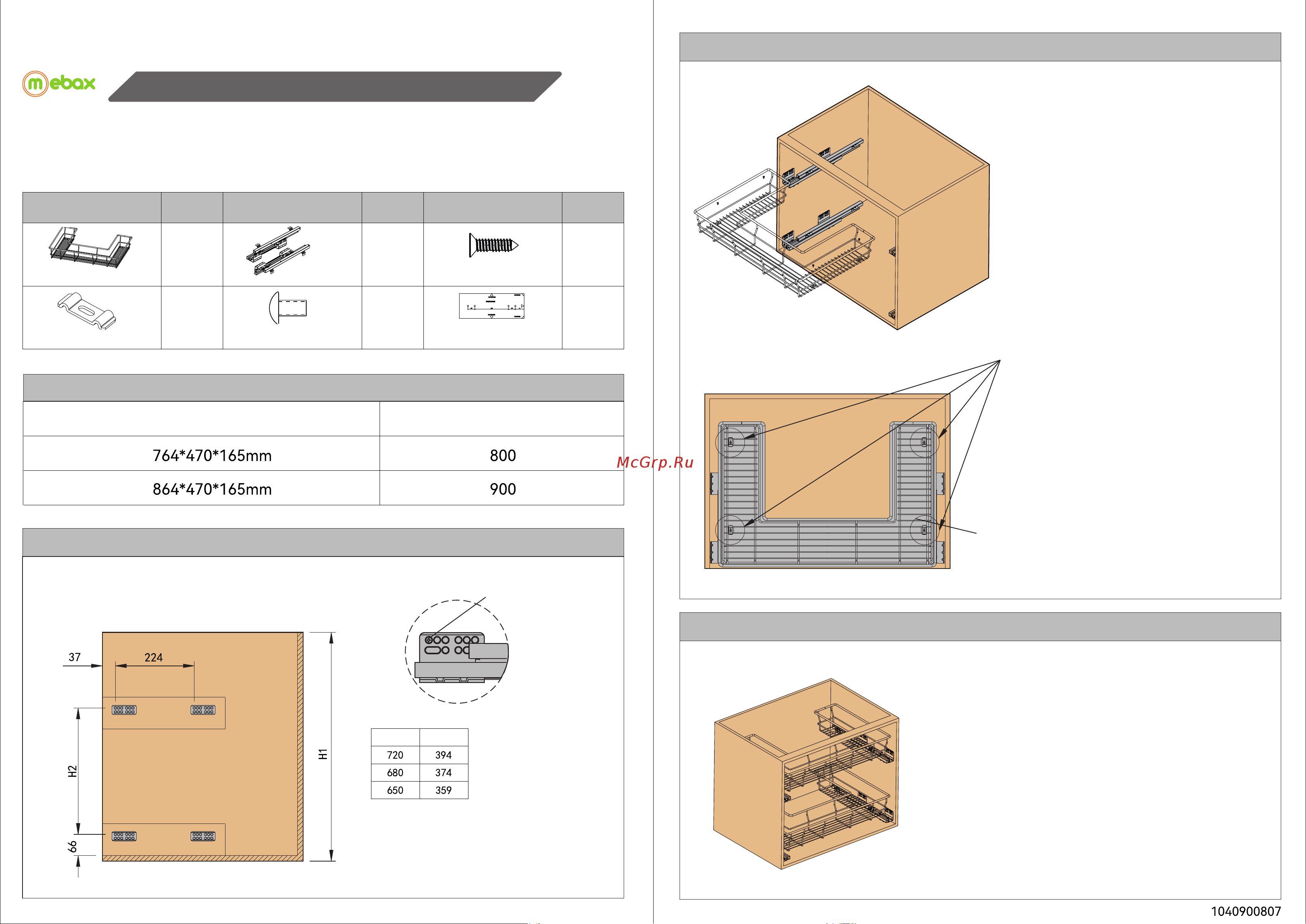

Инструкция по установке корзины под раковину

Комплектующие

Кол-во

Комплектующие

Кол-во

Комплектующие

Кол-во

ST4*16 саморезы с

потайной головкой

Статор

M4*8 винты с внутренним

шестигранником

1. Установка направляющей

Как показано на рисунке, закрепите направляющую

винтами из первого отверстия направляющей

1.1 В соответствии с размерами, указанными

на рисунке, просверлите отверстие по шаблону

для установки направляющих, затем установите

направляющие в боковую панель шкафа с

помощью саморезов ST4*16 с потайной головкой.

2. Установка корзины

2.1 Закрепите корзину и статор на

направляющих с помощью винтов M4*8

2.2 Отрегулируйте корзину таким образом,

чтобы она располагалась по центру шкафа

во избежание столкновения с петлей

Примечание: Статор фиксируется между 5-й

и 6-й линиями корзины.

3. Завершение установки

3.1 Попробуйте вытащить корзину,

чтобы проверить плавность скольжения.

Корзина

Направляющие

Шаблон для установки

направляющих

1 шт

4 шт

1 пара

4 шт

6 шт

1 шт

Технические характеристики изделия и подходящих шкафов

Длина*Глубина*Высота (мм)

Ширина шкафа (мм)
