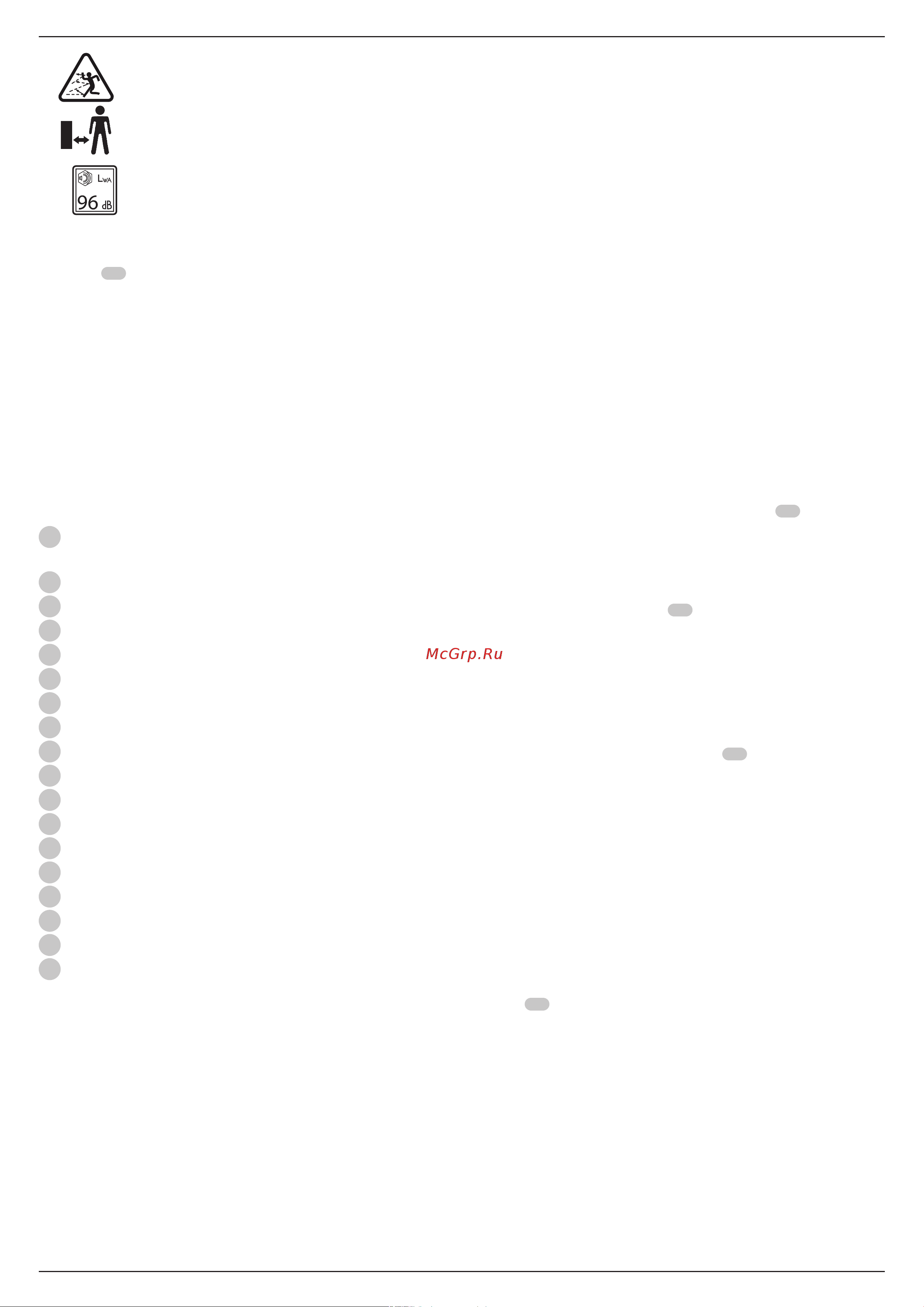

14
Держите посторонних лиц на безопасном
расстоянии.
Гарантированная акустическая мощность в
соответствии с Директивой 2000/14/EC.
Место положения кода даты (Рис. U)
Код даты
45
, который также включает всебя год
изготовления, отштампован на поверхности корпуса
инструмента.
Пример:
2017 XX XX
Год изготовления
Описание (Рис. А)
ВНИМАНИЕ: Ни вкоем случае не модифицируйте
электроинструмент или какую-либо его деталь.
Это может привести кполучению травмы или
повреждению инструмента.
1
Курковый пусковой выключатель срегулировкой
скорости
2
Рычаг блокировки пускового выключателя
3
Язычок блокировки
4
Основная рукоятка
5
Переключатель скоростей
6
Дополнительная рукоятка
7
Корпус двигателя
8
Штанга газонокосилки
9
Крепление для ремня
10
Ремень для переноски
11
Защитный кожух
12
Корпус катушки
13
Корпус для аккумулятора
14
Аккумулятор
15
Отпирающая кнопка аккумулятора
16
Нож кустореза
17
Гаечный ключ
18
Чехол на нож
Назначение
Ваша кордовая газонокосилка / кусторез предназначена для
профессионального скашивания травы.
НЕ ИСПОЛЬЗУЙТЕ инструмент во влажных условиях
или при наличии вокружающем пространстве легко
воспламеняющихся жидкостей или газов.
НЕ РАЗРЕШАЙТЕ детям прикасаться кинструменту.
Неопытные пользователи всегда должны работать под
наблюдением.
• Дети инеопытные лица. Использование инструмента
детьми инеопытными лицами допускается только под
контролем ответственного за их безопасность лица.
• Данное изделие не может использоваться людьми
(включая детей) со сниженными физическими,
сенсорными иумственными способностями или
при отсутствии необходимого опыта или навыка,
за исключением, если они выполняют работу под
присмотром лица, отвечающего за их безопасность. Не
оставляйте детей синструментом без присмотра.
СБОРКА И РЕГУЛИРОВКА
ВНИМАНИЕ: Для снижения риска получения
тяжёлой травмы, выключайте инструмент
иизвлекайте из него аккумулятор перед
каждой операцией регулировки или снятием/
установкой принадлежностей или насадок.
Непреднамеренный запуск инструмента может
привести кполучению травмы.
ВНИМАНИЕ: Используйте аккумуляторы изарядные
устройства только марки D
EWALT.
Установка иизвлечение аккумулятора
(Рис. С-Е)
ПРИМЕЧАНИЕ: Убедитесь, что аккумулятор
14
полностью
заряжен.
Для установки аккумулятора
винструмент
1. Совместите аккумулятор
14
сбороздками внутри
инструмента (Рис. С).
2. Вдвигайте аккумулятор винструмент, пока не услышите,
что замок защёлкнулся на месте.
Для извлечения аккумулятора из
инструмента
1. Нажмите на отпирающую кнопку
15
иизвлеките
аккумулятор из рукоятки инструмента (Рис. D).
2. Вставьте аккумулятор взарядное устройство, как
описано вразделе «Зарядное устройство» данного
руководства.
Аккумулятор срасходомером (Рис. Е)
Некоторые аккумуляторы DEWALT оборудованы
расходомером ввиде трёх зелёных светодиодных
индикаторов, обозначающих текущий уровень заряда
аккумулятора.
Для активирования расходомера нажмите иудерживайте
кнопку
19
. Комбинация из трёх горящих светодиодных
индикаторов обозначает текущий уровень заряда
аккумулятора. Когда уровень заряда аккумулятора упадёт
ниже эксплуатационного предела, расходомер погаснет,
иаккумулятор нужно будет подзарядить.
ПРИМЕЧАНИЕ: Расходомер является индикатором
только лишь уровня заряда, оставшегося ваккумуляторе.
Расходомер не является индикатором функциональных
возможностей инструмента, зависящих от компонентов,
температуры идействий конечного пользователя.
