MVI 1" FW.210.06 Инструкция к MVI FW.210.06 онлайн [5/10] 817047

Технический паспорт изделия Открытый доступ

Применяется в системах отопления и водоснабжения

Разработан в соответствии с требованиями ГОСТ 2.601

014 – Указания по монтажу

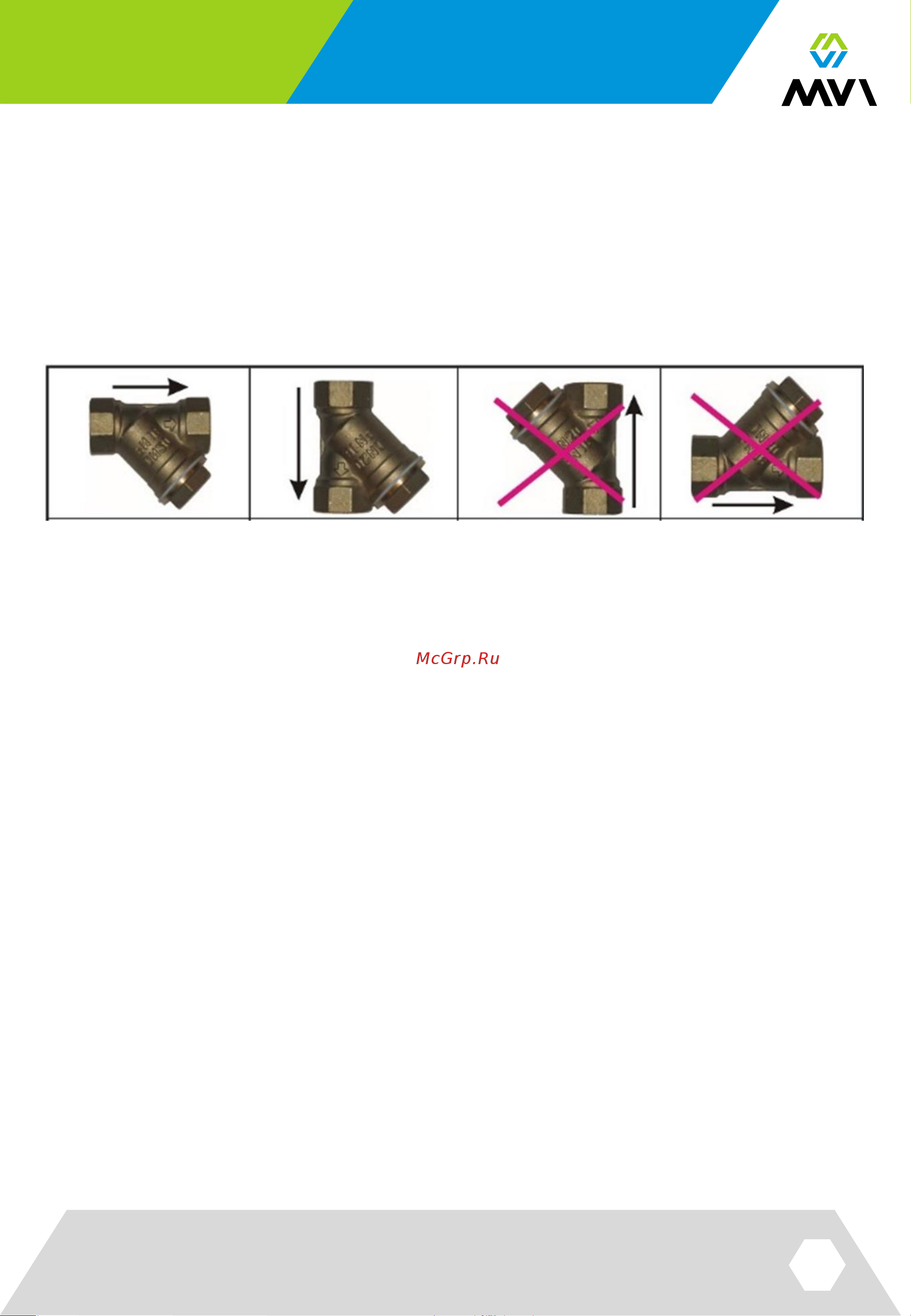

Фильтр может устанавливаться как в горизонтальном, так и в

вертикальном положении, при этом пробка фильтра должна быть

направлена вниз.

При направлении потока снизу-вверх, необходимо выполнить

горизонтальный участок для правильной установки фильтра, иначе

установка фильтра приведет к засорению нижнего отвода (угольника

или тройника) трубопровода.

В соответствии с ГОСТ 12.2.063 п.3.10, фильтр не должен испытывать

нагрузок от трубопровода (изгиб, сжатие, растяжение, кручение,

перекосы, вибрация, несоосность патрубков, неравномерность затяжки

крепежа). При необходимости должны быть предусмотрены опоры или

компенсаторы, снижающие нагрузку на фильтр от трубопровода.

Несоосность соединяемых трубопроводов не должна превышать 3 мм

при длине до 1м плюс 1мм на каждый последующий метр.

Муфтовые соединения должны выполнять с использованием в

качестве уплотнительных материалов ФУМ (фторопластовый

уплотнительный материал).

Фильтры грубой очистки MVI серии FW.210…

ПС-FW.210.11.2018.043

Серия FW.210…

22.11.2018
