8. ПОДГОТОВКА УСТРОЙСТВА К РАБОТЕ И ПОРЯДОК РАБОТЫ

8.1 Устройство и принцип работы

Изделие выполнено в металлическом корпусе с открывающейся

верхней крышкой. На передней панели имеется регулятор величины

сварочного тока, регулятор форсажа дуги, индикатор режима "TIG/ВЧ",

индикатор режима " TIG/ОТРЫВ". Аппарат оснащен принудительной

системой вентиляции, ввиду этого, категорически запрещается закрывать

чем-либо вентиляционные отверстия в корпусе.

Принцип работы сварочного аппарата САИ АД:

Источником питания служит инвертор на основе IGBT транзисторов.

Принцип работы инвертора заключается в преобразовании переменного

напряжения сети частотой 50Гц в постоянное напряжение величиной в

400В, которое преобразуется в высокочастотное модулированное

напряжение и выпрямляется. Сварка происходит неплавящимся

электродом в среде защитного газа. Электродом вставлен в горелку для

аргонодуговой сварки, направленной в зону сварки. Защитный газ

подается в зону сварки из присоединяемого баллона через

электромагнитный клапан. Аппарат имеет встроенную защиту от

перегрева и оснащен регулировками величины тока и форсажа дуги, в

зависимости от материала и толщины свариваемой заготовки.

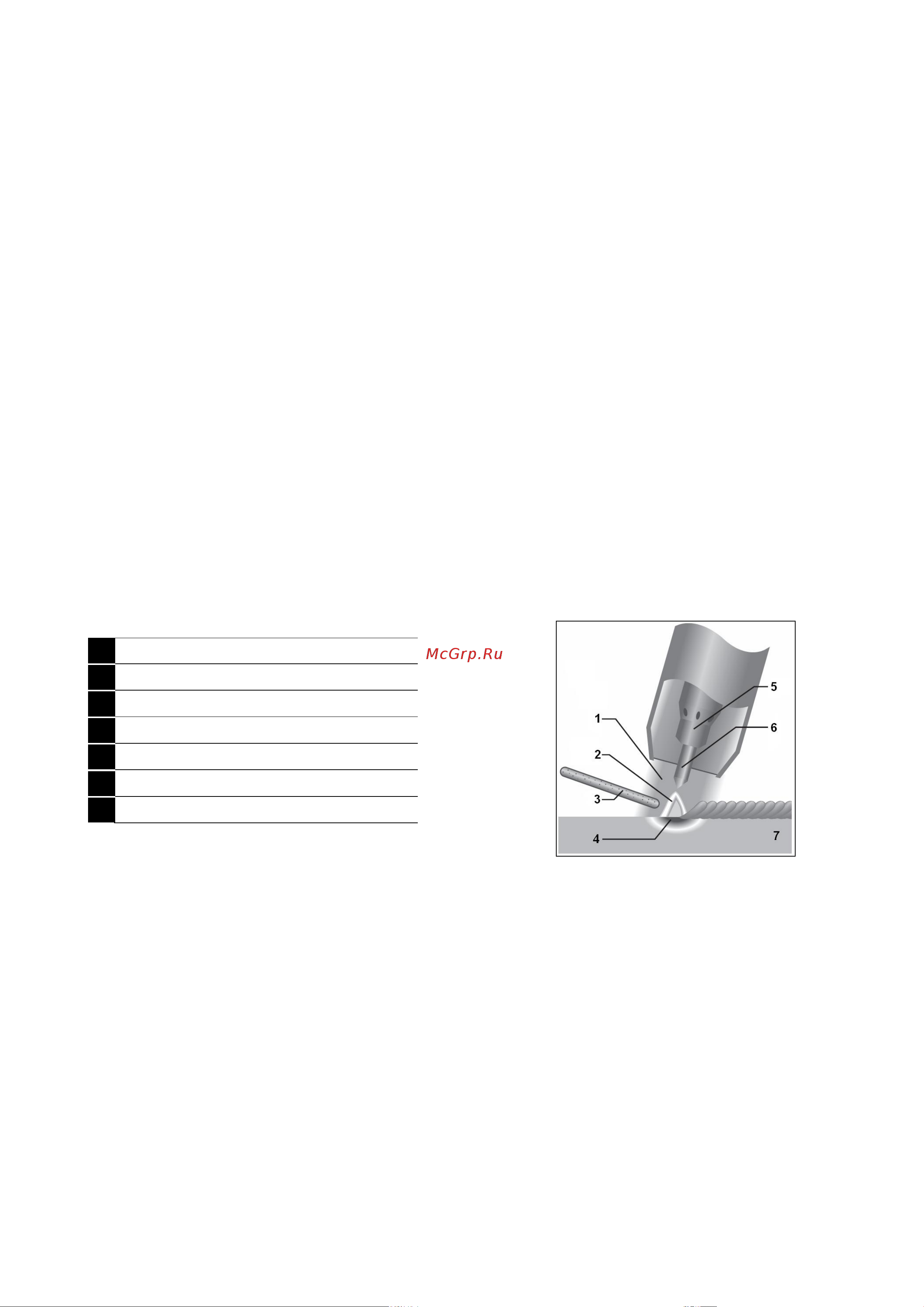

Защитный газ

Дуга

Сварочная проволока

Сварочный шов

Накопитель

Вольфрамовый электрод

Изделие

Рис. 4. Сварка в режиме TIG

8.2 Подключение и подготовка оборудования

Извлеките устройство из упаковки и тщательно осмотрите на наличие

внешних признаков повреждения при транспортировке (рекомендуется

провести осмотр непосредственно при покупке в присутствии продавца).

Установите устройство, по возможности, в чистом месте с хорошим

притоком воздуха, чтобы вентиляционные отверстия в корпусе не были

прикрыты. Не используйте дополнительные фильтры, и не накрывайте

аппарат материалами, препятствующими притоку воздуха (несоблюдение

этих условий может привести к сильному перегреву аппарата и возможной

поломке).

Перед включением аппарата в сеть, внимательно осмотрите изоляцию

кабелей, горелку, разъемы на наличие повреждений. Для
