электробезопасности рекомендуется изолировать аппарат от контакта со

свариваемой деталью/местом проведения сварочных работ, установив его

на резиновый коврик изолятор.

8.3 Подготовка аппарата к работе в режим сварки TIG

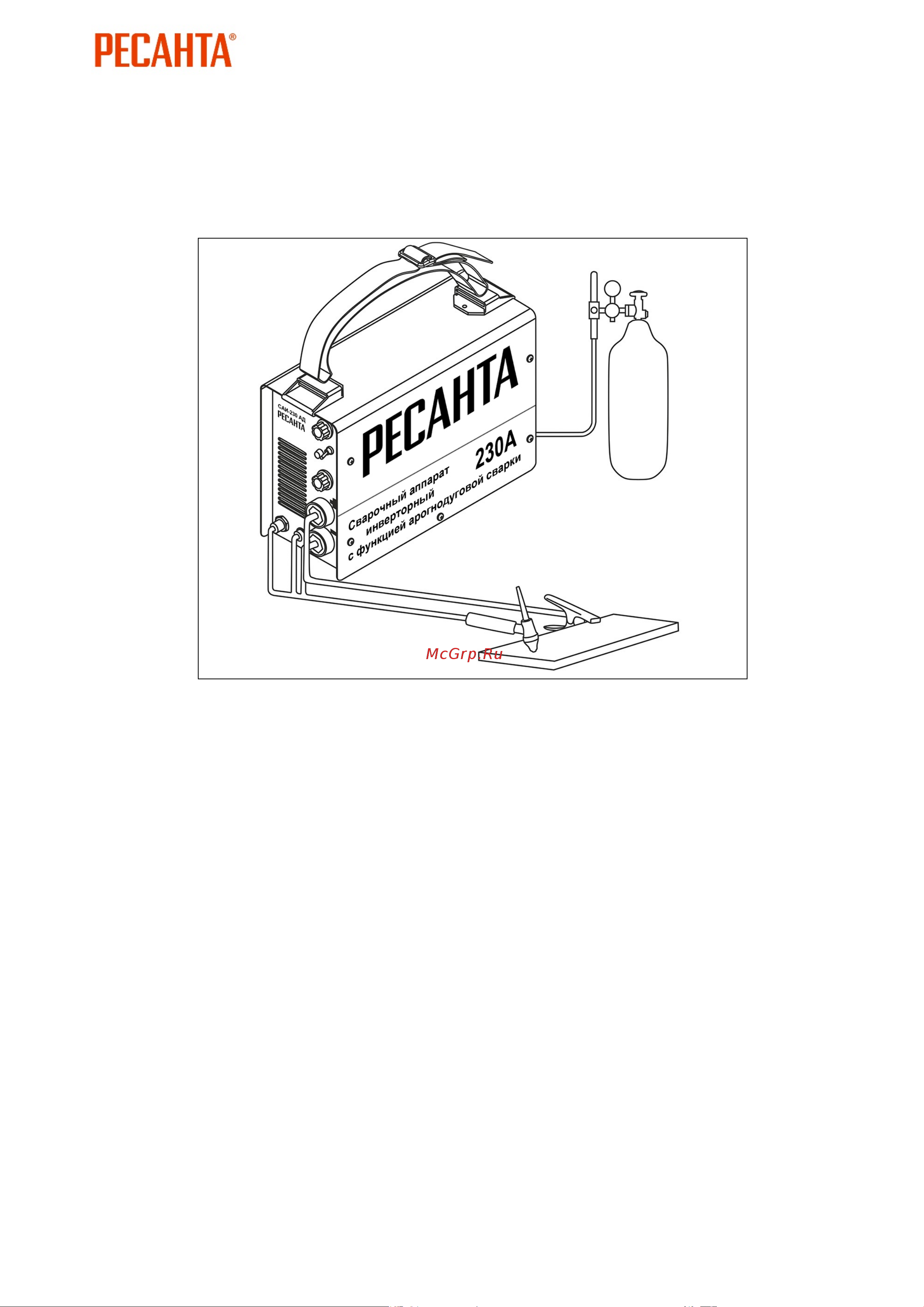

Рис. 5. Схема подключения оборудования

1. Горелка. 2. Редуктор. 3. Баллон. 4. Газовый шланг.

5. Сетевой кабель. 6. Сварочный аппарат. 7. Клемма заземления

1. Подсоедините сетевой кабель к электросети с требуемыми

параметрами. Проверьте надежность соединения кабеля и сетевой

розетки.

2. Подсоедините газовый шланг к газовому разъему аппарата и к

газовому редуктору на баллоне. При подключении баллон и редуктор

должны быть закрыты. Все подключенные агрегаты должны иметь

плотные соединения в местах соединений, чтобы обеспечить надежную

подачу газа и защиту сварочного шва.

3. Подключите сварочную горелку TIG (электрододержатель) для сварки

к разъему «-» к контактору и разъему выхода газа на передней панели

сварочного аппарата.
