5 Монтаж
Logano G334 WS / G334 WS сдвоенные котлы – 6 720 809 553 (2015/09)
21
▶ Закройте колпачковый вентиль, чтобы отделить
расширительный бак от системы.
▶ Откройте смесительный и запорный вентили на отопительном
контуре.
▶ Подсоедините шланг к водопроводному крану.
▶ Заполните шланг водой.
▶ Наденьте заполненный водой шланг на кран для заполнения и
слива.
▶ Закрепите шланг хомутом.
▶ Откройте кран для заполнения и слива.
▶ Осторожно откройте водопроводный кран и медленно заполните
отопительную систему. При этом наблюдайте за показаниями
манометра.

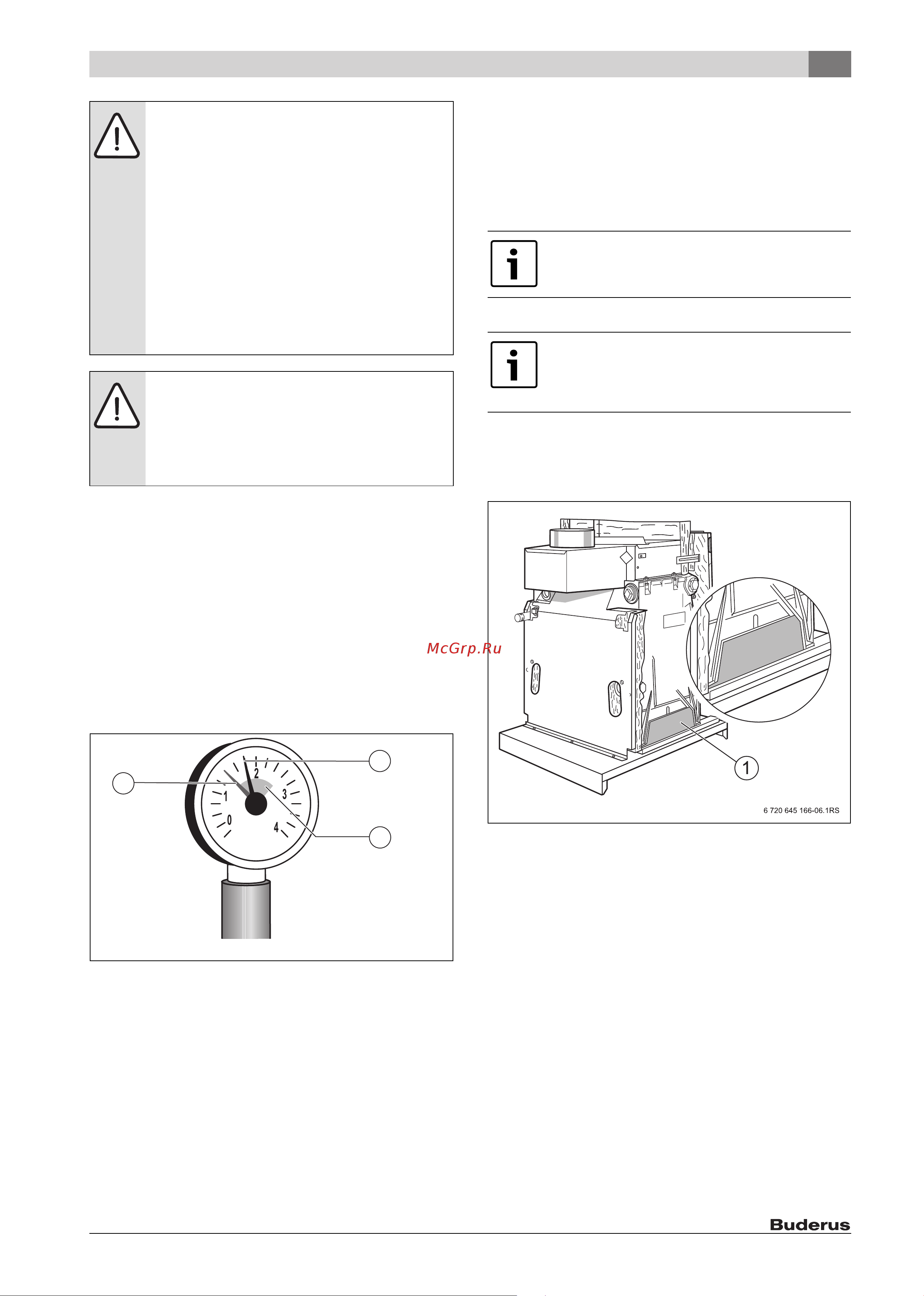

Рис. 15 Манометр для закрытых установок
[1] Красная стрелка
[2] Стрелка манометра
[3] Зелёная зона
Когда будет достигнуто требуемое рабочее давление:
▶ Закройте водопроводный кран и кран для заполнения и слива.
▶ Проверьте отсутствие протечек в местах соединений и
трубопроводах.
▶ Выпустите воздух из отопительной системы через
воздухоотводчики на отопительных приборах ( глава 6.2,
стр. 29).
Если рабочее давление падает при выпуске воздуха:
▶ Долейте воду.
▶ После проведения опрессовки отопительной системы и при
отсутствии протечек установите правильное рабочее давление.
После опрессовки отопительной системы и при отсутствии
протечек:
▶ Установите правильное рабочее давление.
5.4 Установка деталей облицовки
▶ Вставьте изоляционные панели [1] сбоку между литыми
опорами.
▶ Проведите теплоизоляционный мат правой боковой стенки за
соединительную газовую трубу.
Рис. 16 Монтаж изоляционных панелей
[1] Изоляционная панель
▶ Закрепите обе боковые стенки двумя саморезами внизу и одним
[3] на задней стороне котла.
▶ Теплоизоляцию промежуточной стенки на передней стороне
котла вверху уложите так, чтобы ткань была наружу.
▶ Если боковые крюки [2] передней крышки котла не вставляются,
то подогните их плоскогубцами и вставьте сзади в удлинённые
отверстия в отбортовке боковых стенок.
▶ Прикрепите оба задних язычка [1] передней крышки двумя
саморезами к задним стенкам.
УВЕДОМЛЕНИЕ: возможно повреждение
оборудования из-за температурных напряжений!
При заполнении отопительной системы в тёплом
состоянии температурные напряжения могут
вызвать появление трещин на котле. Котёл станет
негерметичным.
▶ Заполняйте отопительную систему только в
холодном состоянии (температура подающей
линии  40 °C).
▶ При работающей отопительной системе нельзя
заливать воду через кран для наполнения и
слива котла, а только через кран для
заполнения на обратной линии отопительной
системы.
УВЕДОМЛЕНИЕ: возможно повреждение
оборудования из-за известковых отложений!
▶ Поддерживайте качество воды соответственно
указанному в рабочем журнале и вносите в него
показатели качества и количество заливаемой в
систему воды.
6 720 615 876-59.2T
3
2
1
▶ Соблюдайте параметры, приведённые на
заводской табличке котла.
При оснащении запорным клапаном дымовых газов
его нужно смонтировать перед установкой правой
боковой стенки ( см. инструкцию по монтажу
запорного клапана дымовых газов).
