5 Монтаж
Logano G334 WS / G334 WS сдвоенные котлы – 6 720 809 553 (2015/09)
20
Предохранительный клапан
▶ Подсоедините предохранительный клапан к патрубку VSL [3].
Для сдвоенного котла:
▶ Подключите котёл к трубопроводной сети отопительной
системы.
▶ Подсоедините предохранительные устройства потребителя к
штуцеру подключения предохранительной подающей линии VSL
( рис. 13, [3], стр. 19).

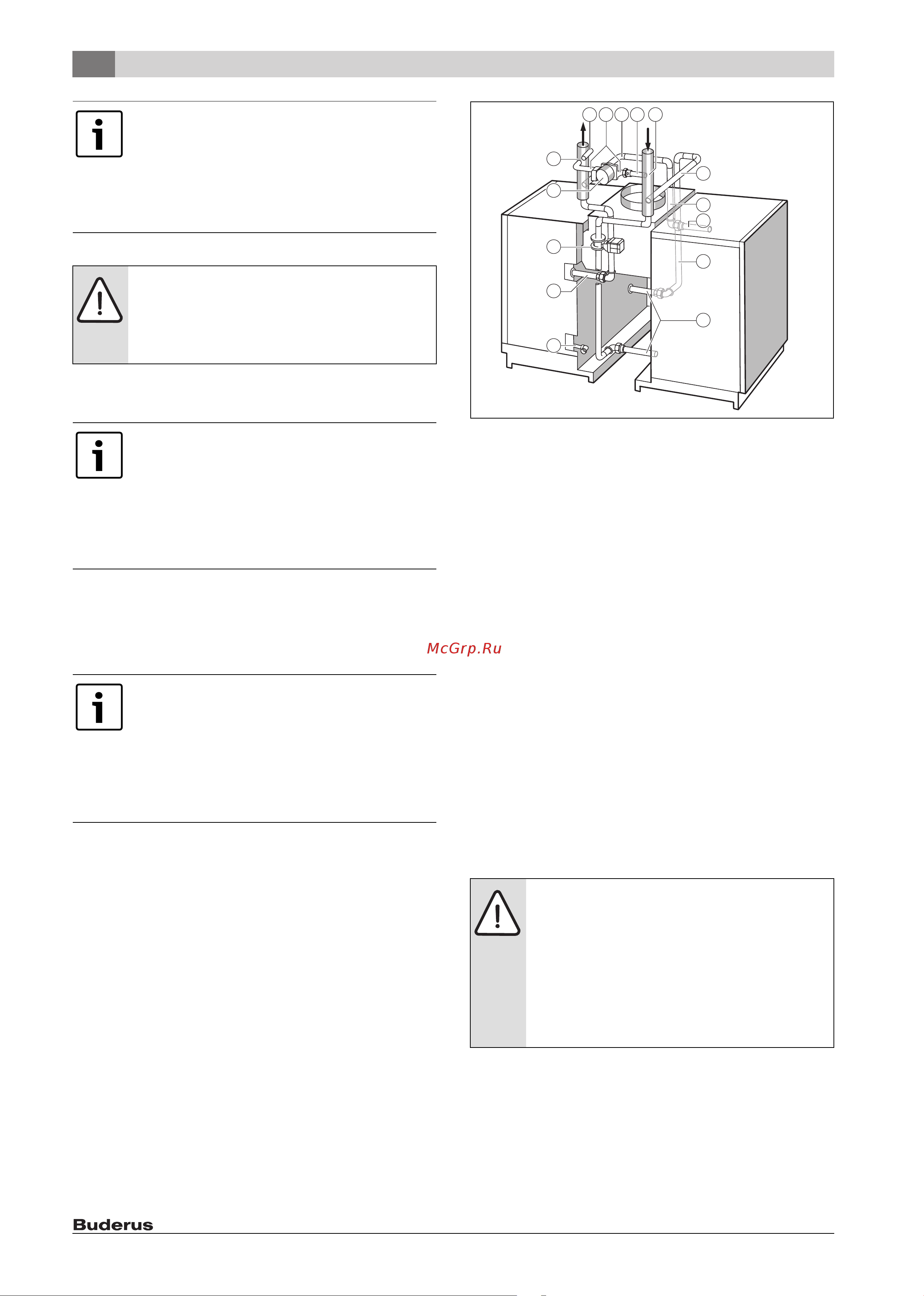

Рис. 14 Комплект подключения котла
[1] Слив/обратная предохранительная линия (EL/RSL)
[2] Подающая линия котла (VK)
[3] Кольцевой дроссельный клапан с серводвигателем
[4] Насос измерительного контура
[5] Сборный коллектор подающей линии
[6] Погружная гильза для датчика температуры подающей линии
[7] Соединительная труба подающей линии
[8] Сборный коллектор обратной линии
[9] Соединительная труба обратной линии
[10] Подъёмная труба подающей линии
[11] Подъёмная труба обратной линии
[12] Обратная линия котла (RK)
[13] Подающая и обратная линии насоса
[14] Шаровой запорный вентиль
5.3 Заполнение и проверка герметичности
отопительной системы
Чтобы исключить неплотности во время эксплуатации:
▶ Перед пуском в эксплуатацию проведите испытание на
герметичность (опрессовку) отопительной системы.
▶ Выполните проверку герметичности (опрессовку) в
соответствии с местными нормами.
Для полного удаления воздуха:
▶ Откройте перед заполнением системы все отопительные
контуры и термостатические вентили.
Мы рекомендуем установить на подающей линии
комплект безопасности котла (KSS, дополнительное
оборудование).
▶ Комплект безопасности может монтироваться
только вместе с комплектом подключения котла
(KAS 1 или KAS 2 для обвязки котла, бойлера или
отопительного контура).
УВЕДОМЛЕНИЕ: Возможно повреждение
оборудования из-за высокого давления!
▶ Установите предохранительный клапан.
Так заданное максимальное давление не будет
превышено.
Разводку труб на обоих котловых блоках нужно сделать
до подсоединения дымовой трубы. Обратите внимание
на то, чтобы в дальнейшем можно было установить
запорный клапан дымовых газов. Предварительно
собранный на заводе комплект для подключения котла
можно заказать у изготовителя. ( контактный адрес
изготовителя и адрес в интернете приведены на
последней странице этого документа)
Если между приборами безопасности и обоими
котловыми блоками нет запорных органов, то их можно
использовать совместно для двух котлов.
Предварительно собранный комплект подключения
котла не предоставляет такую возможность.
При использовании комплекта подключения котла:
▶ Защитите каждый котловой блок отдельно в
соответствии с инструкциями.
УВЕДОМЛЕНИЕ: возможно повреждение
оборудования из-за высокого давления при
испытании на герметичность!
При высоком давлении возможно повреждение
регулирующей арматуры, предохранительных
устройств и приборов контроля давления.
▶ После заполнения проверьте отопительную систему
с давлением, соответствующим давлению
срабатывания предохранительного клапана.
6 720 807 843-03.1T
6 14 7 13 8
5
4
9
10
2
11
12
1
2
3
