5 Монтаж
Logano G334 WS / G334 WS сдвоенные котлы – 6 720 809 553 (2015/09)
19

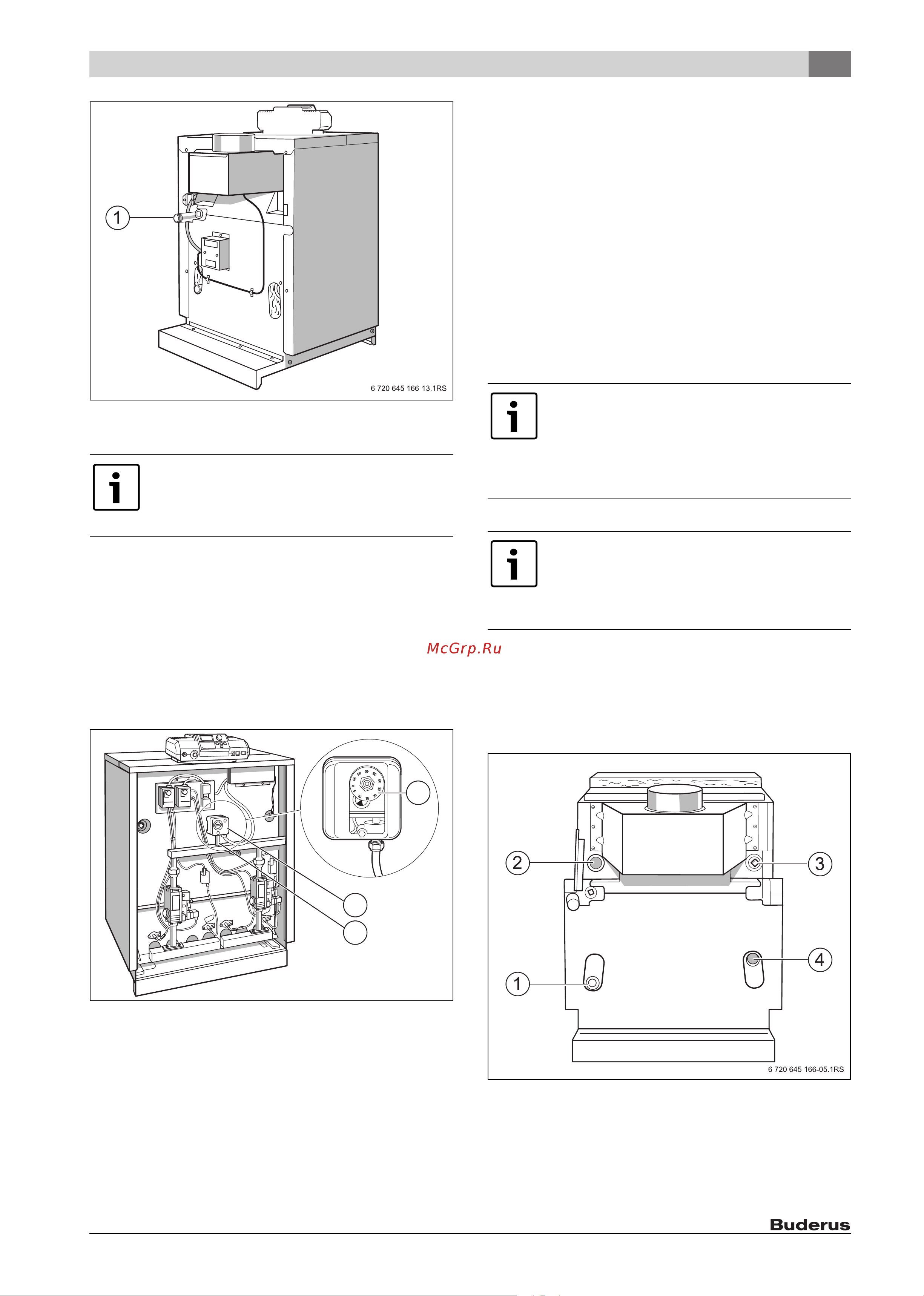

Рис. 11 Подключение газа
[1] Подключение газа
5.2.2 Установка реле контроля давления газа
Для природного газа (опция):
При работе на природном газе можно установить реле контроля
давления газа ( таб. 26, стр. 33):
▶ Установите при необходимости реле контроля давления газа
(дополнительное оборудование).
Для сжиженного газа:
При работе на сжиженном газе должно быть установлено реле
контроля давления газа.
Рис. 12 Реле контроля давления газа
[1] Соединительная газовая труба
[2] Реле контроля давления газа
[3] Регулировочный диск
Чтобы установить реле контроля давления газа, входящий в
комплект деталей для перехода на другой вид газа:
▶ Установите пусковой выключатель системы управления в
положение 0 (выкл).
▶ Закройте газовый кран.
▶ Снимите переднюю стенку котла ( глава 9.1.2, стр. 40).
▶ Удалите заглушку из соединительной газовой трубы [1].
▶ Установите отрезок трубы (входит в комплект деталей для
перехода на другой вид газа) прямой стороной в
соединительную трубу.
▶ Установите реле контроля давления газа [2] (входит в комплект
деталей для перехода на другой вид газа) регулировочным
диском [3] вперёд в уголок отрезка трубы.
▶ Выполните электрическое подключение в соответствии с
электросхемой.
▶ Проверьте и исправьте при необходимости регулировку реле
контроля давления газа ( таб. 26, стр. 33):
– природный газ H: 8/10 мбар (зависит от страны, при
номинальном подаваемом давлении 20 мбар)
– сжиженный газ B/P: 40 мбар (при номинальном подаваемом
давлении 50 мбар)
5.2.3 Подключение подающей и обратной линии
отопительной системы
Один котёл:
▶ Подсоедините трубу обратной линии отопительной системы к
штуцеру RK [4].
▶ Установите на трубу обратной линии кран для заполнения и
слива.
▶ Подсоедините трубу подающей линии отопительной системы к
штуцеру VK [2].
Рис. 13 Подключение водяного контура
[1] Подключение слива/обратной предохранительной линии
(EL/RSL)
[2] Подключение подающей линии котла (VK)
[3] Подключение подающей предохранительной линии (VSL)
[4] Подключение обратной линии котла (RK)
Мы рекомендуем установить на газопроводе фильтр
по DIN 3386.
▶ При подключении газа соблюдайте национальные
нормы и правила.
3
2
1
6 720 645 166-26.1T
Для защиты отопительной системы мы рекомендуем
установить водяной фильтр на обратной линии. При
подключении котла к уже существующей отопительной
системе установка фильтра обязательна.
▶ Непосредственно до и после водяного фильтра
установите запорные краны для очистки фильтра.
Если для подключения котла не используется система
быстрого монтажа отопительного контура
(дополнительное оборудование):
▶ Установите обратный клапан на трубу подающей
линии котла.
