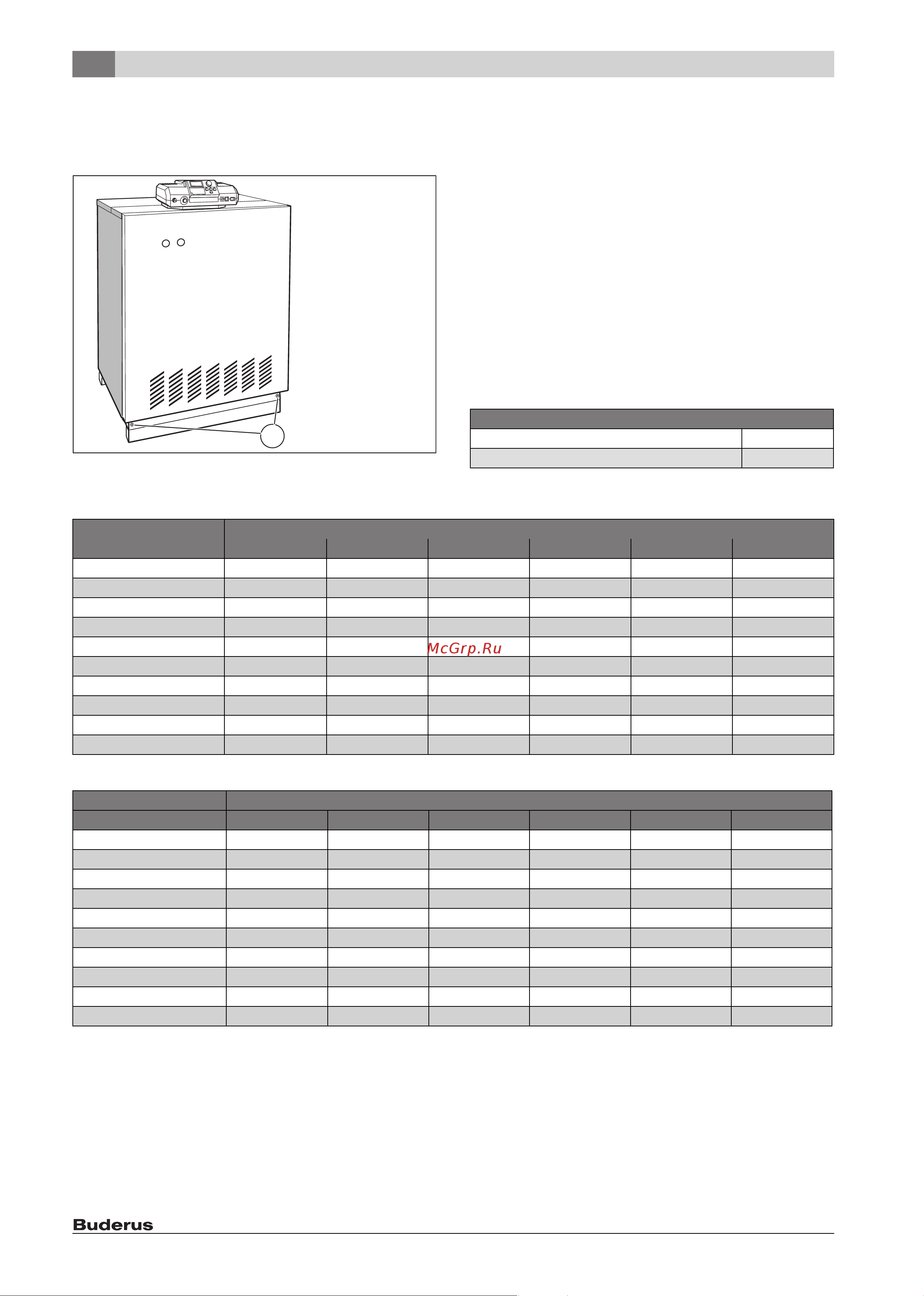

9 Контрольные осмотры и техническое обслуживание
Logano G334 WS / G334 WS сдвоенные котлы – 6 720 809 553 (2015/09)
40
9.1.2 Демонтаж передней стенки котла
▶ Выверните внизу крепёжные винты [1] из передней стенки
котла.
▶ Приподнимите переднюю стенку и снимите её.
Рис. 52 Демонтаж передней стенки котла
[1] Крепёжные винты
9.1.3 Проведение визуального осмотра на наличие коррозии
▶ Проверьте наличие коррозии всех газо- и водопроводных труб.
▶ Замените подвергшиеся ржавлению трубы.
▶ Осмотрите горелку, теплообменник, автоматический
воздухоотводчик и все соединения на котле.
9.2 Проверка внутренней герметичности
9.2.1 Определение контрольного объёма
V
контр.
= V
общ.
= V
труб
+ V
газ.арм.
▶ Определите длину трубопроводов до главного запорного крана
подачи газа.
▶ Определите объём газопроводной арматуры (V
газ.арм.
) по
таблице 28.
▶ Определите объём трубопроводов (V
труб
) по таб. 29 и
таб. 30.
▶ Вычислите контрольный объем (V
контр.
) по вышеприведённой
формуле.
1
6 720 809 550-09.1T
Объём газовой арматуры (примерно)
Объем газопроводной арматуры 50 кВт 0,1 литров
Объём газовой арматуры > 50 кВт 0,2 литров
Таб. 28 Объём газовой арматуры (V
газ.арм.
)
Диаметр трубы [дюймы]
Длина трубы [м] ½ ¾ 1 1¼ 1½ 2
1 0,2 0,4 0,6 1,0 1,4 2,2
2 0,4 0,7 1,2 2,0 2,7 4,4
3 0,6 1,1 1,7 3,0 4,1 6,6
4 0,8 1,5 2,3 4,0 5,5 8,8
5 1,0 1,8 2,9 5,1 6,9 -
6 1,2 2,2 3,5 6,1 8,2 -
7 1,4 2,5 4,1 7,1 9,6 -
8 1,6 2,9 4,6 8,1 - -
9 1,8 3,3 5,2 9,1 - -
10 2,0 3,6 5,8 10,1 - -
Таб. 29 Объём трубопровода (V
труб
) в зависимости от длины и диаметра трубы
Диаметр трубы [мм] (медь)
Длина трубы [м] 15 x 1 18 x 1 22 x 1 28 x 1,5 35 x 1,5 45 x 1,5
1 0,1 0,2 0,3 0,5 0,8 1,4
2 0,3 0,4 0,6 1,0 1,6 2,8
3 0,4 0,6 0,9 1,5 2,4 4,2
4 0,5 0,8 1,3 2,0 3,2 5,5
5 0,7 1,0 1,6 2,5 4,0 6,9
6 0,8 1,2 1,9 2,9 4,8 8,3
7 0,9 1,4 2,2 3,4 5,6 9,7
8 1,1 1,6 2,5 3,9 6,4 -
9 1,2 1,8 2,8 4,4 7,2 -
10 1,3 2,0 3,1 4,9 8,0 -
Таб. 30 Объём трубопровода (V
труб
) в зависимости от длины и диаметра трубы
