9 Контрольные осмотры и техническое обслуживание
Logano G334 WS / G334 WS сдвоенные котлы – 6 720 809 553 (2015/09)
41
9.2.2 Проведение испытания на герметичность
▶ Закройте газовый кран.
▶ Отверните на два оборота запорный винт измерительного
штуцера.
▶ Наденьте шланг U-образного манометра на измерительный
штуцер.

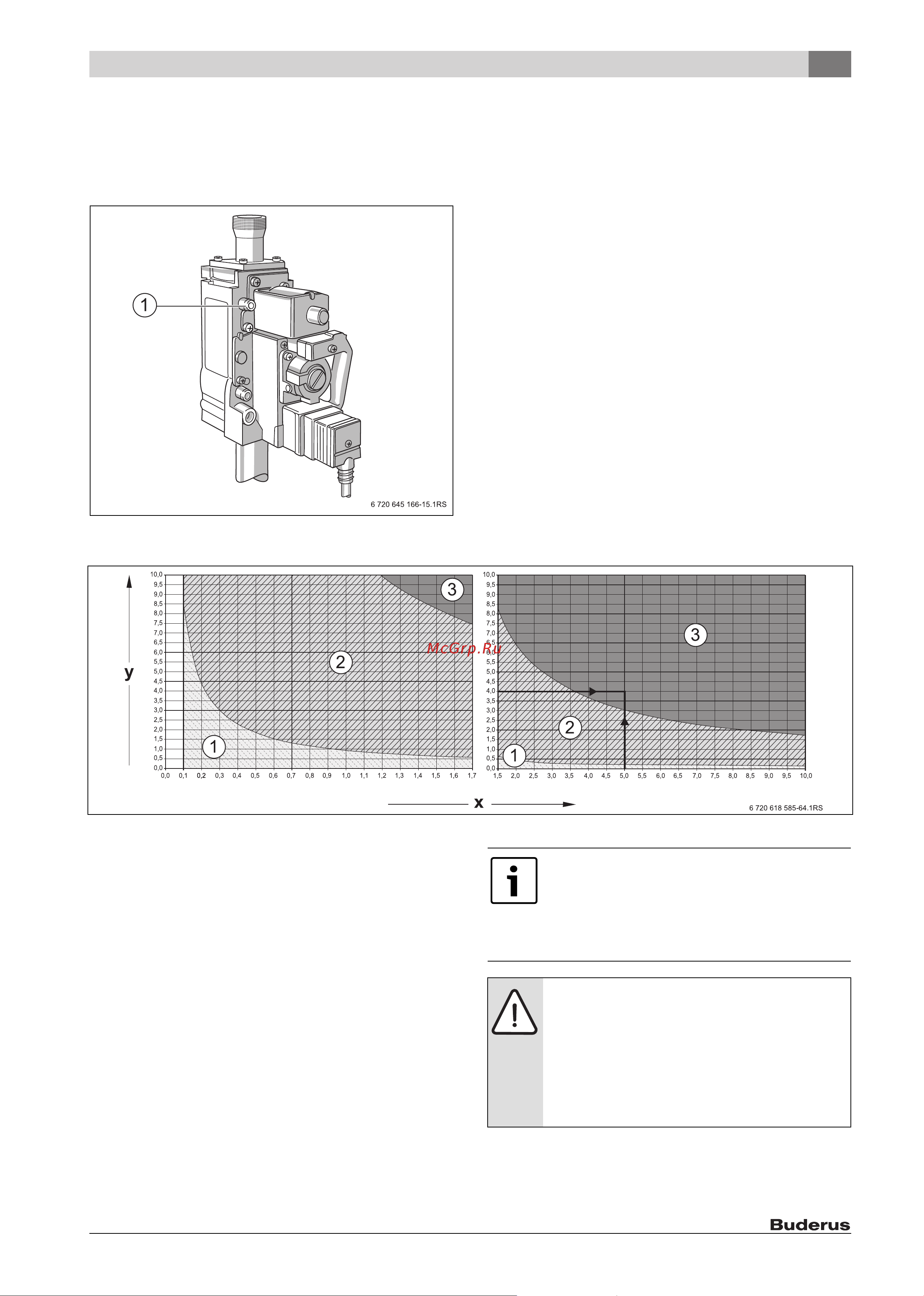

Рис. 53 Проверка внутренней герметичности
[1] Измерительный штуцер
▶ Откройте газовый кран, определите и запишите давление.
▶ Закройте газовый кран и через минуту снова определите
давление.
▶ Из разности этих значений определите падение давления за
минуту.
По определённому таким образом падению давления за минуту и по
контрольному объёму (V
контр
), пользуясь приведённой далее
диаграммой ( рис. 54) определите, может ли ещё использоваться
эта газовая арматура.
Рис. 54 Допустимое падение давления за одну минуту при контроле внутренней герметичности с имеющимся давлением газа
x Контрольный объём, л
y Падение давления в мбар в течение минуты
[1] Область "арматура герметичная": действует для новых систем
[2] Область "арматура достаточно герметичная" = арматура
применяется без ограничений
[3] Область "арматура негерметичная" = арматуру нельзя
применять
Пример:
Контрольный объём (V
контр
) = 5 литров и падение давления =
4 мбар/мин =область "арматура негерметичная" = арматура не
допускается к применению [3].
Если точка с контрольным объёмом (x) и падением давления за одну
минуту (y) лежит в области "негерметичная арматура", то нужно
выполнить проверку, как описано ниже.
▶ Проверьте все соединения проверяемого участка трубопровода
пенообразующим средством для определения утечек.
▶ При необходимости загерметизируйте место утечки и повторите
проверку.
Если для контрольного объёма (V
контр
) < 1 литра
падение давления > 10 мбар/мин, то нужно увеличить
контрольный объём (V
контр
). Для этого нужно добавить
трубопровод до следующего запирающего устройства и
повторить проверку с новым контрольным объёмом
(V
контр
).
OПACHO: возможно повреждение оборудования
(из-за короткого замыкания!
▶ При распылении средств для определения утечек не
направляйте струю на провода, штекеры и
электрические соединения, не допускайте
попадания капель на них.
▶ Перед определением мест утечек укройте
чувствительные приборы.
