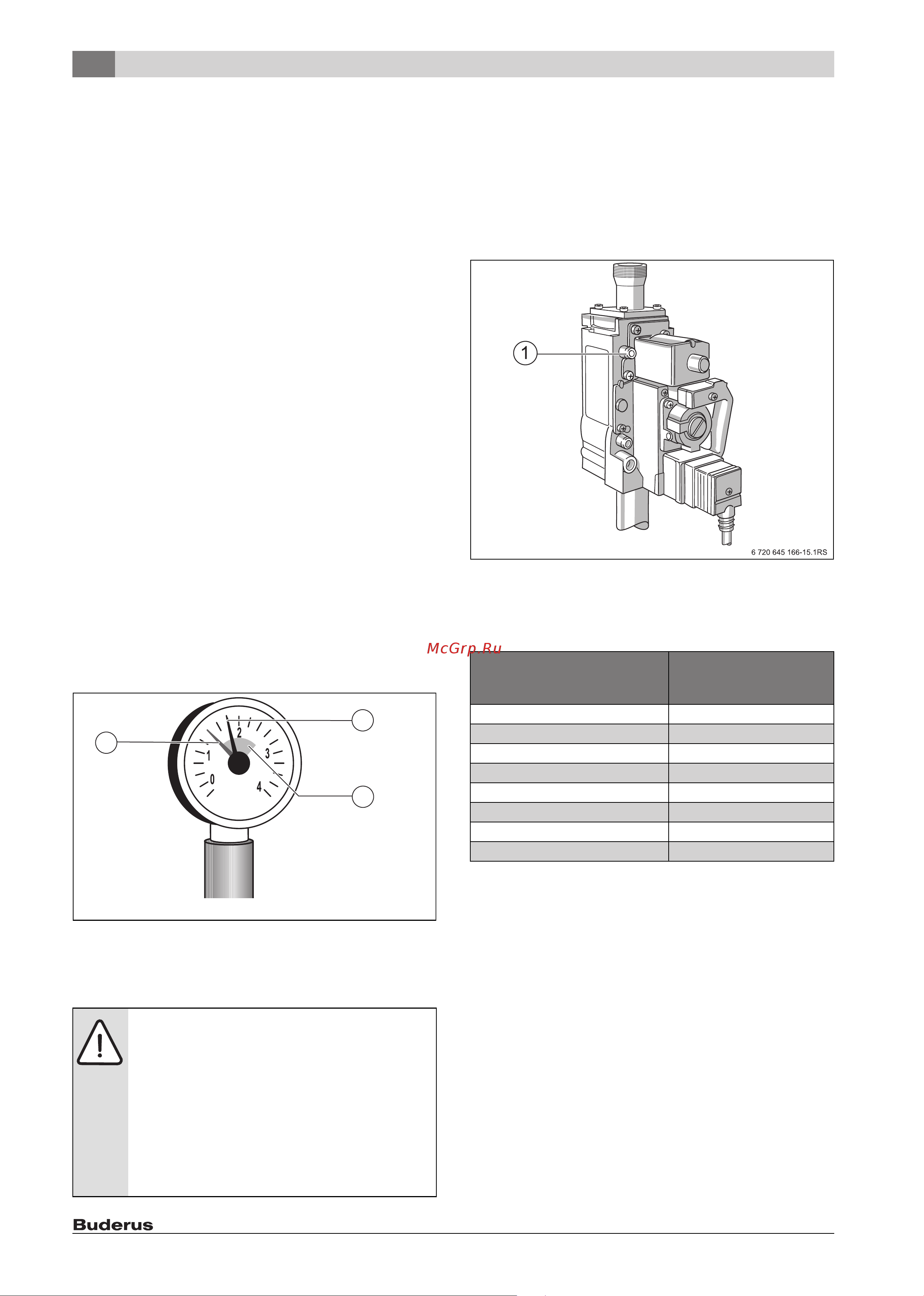

9 Контрольные осмотры и техническое обслуживание
Logano G334 WS / G334 WS сдвоенные котлы – 6 720 809 553 (2015/09)
42
▶ Если не обнаружено утечек, то газовую арматуру нужно
заменить.
Завершение испытания на герметичность
▶ Снимите шланг.
▶ После завершения замеров заверните винт в измерительный
штуцер.
▶ Проверьте отсутствие протечек через измерительный штуцер.
9.3 Проверка системы отвода дымовых газов и
воздуха для горения, а также отверстий
приточной/вытяжной вентиляции
▶ Проверьте систему отвода дымовых газов, а также систему
подачи воздуха для горения и возможно имеющиеся отверстия
притока/вытяжки воздуха в помещении.
▶ Сразу же устраняйте обнаруженные недостатки.
▶ Обеспечьте, чтобы не было препятствий подаче воздуха для
горения, и отверстия приточной и вытяжной вентиляции должны
быть свободны.
9.4 Проверка рабочего давления в отопительной
системе
В закрытых отопительных системах стрелка манометра [2] должна
находиться в зеленой зоне [3].
Красная стрелка манометра [1] должна быть установлена на
требуемое для отопительной системы давление. Мы рекомендуем
давление 1,5 бар.
▶ Откройте газовый кран.
▶ Установите пусковой выключатель системы управления в
положение I (вкл).
▶ Проверьте давление воды в отопительной системе.
Если стрелка манометра [2] не доходит до зелёной зоны [3], то
давление воды слишком низкое.
▶ Заполните отопительную систему водой ( глава 6.2, стр. 29.).
Рис. 55 Манометр для закрытых установок
[1] Красная стрелка
[2] Стрелка манометра
[3] Зелёная зона
9.5 Измерение подаваемого давления газа
Измерьте подаваемое давление газа ( глава 6.3.6, стр. 33).
9.6 Измерение давления на форсунках
На двух горелках:
▶ Отверните на два оборота запорный винт измерительного
штуцера [1] на газовой арматуре 2.
▶ Наденьте шланг U-образного манометра на измерительный
штуцер.
Рис. 56 Удаление воздуха из газопровода
[1] Измерительный штуцер
▶ Определите давление на форсунках по U-образному манометру
и сравните со значениями в таблице 31.
▶ При отклонении от заданной величины более чем на +1 мбар
свяжитесь с заводской сервисной службой.
УВЕДОМЛЕНИЕ: возможно повреждение
оборудования из-за частого долива воды!
При частом добавлении воды отопительная
установка может выйти из строя в результате
коррозии и образования накипи.
▶ Во время заполнения выпускайте воздух из
отопительной системы.
▶ Проверьте герметичность отопительной системы.
▶ Проверьте работоспособность расширительного
бака.
6 720 615 876-59.2T
3
2
1
Типоразмер котла
Природный газ H/E
(G20)
[мбар]
73-8 10,5
94-10 10,1
115-12 10,7
135-14 10,4
146-16 (сдвоенный котёл) 10,5
188-20 (сдвоенный котёл) 10,1
230-24 (сдвоенный котёл) 10,7
270-28 (сдвоенный котёл) 10,4
Таб. 31 Номинальное давление газа на форсунках
(при температуре газа 15 °C и атмосферном давлении
1013 мбар)
