9 Контрольные осмотры и техническое обслуживание
Logano G334 WS / G334 WS сдвоенные котлы – 6 720 809 553 (2015/09)
43
9.7 Техническое обслуживание
Для технического обслуживания выполните такие же
подготовительные работы, как при контрольном осмотре
( глава 9.1.1, стр. 39):
▶ Установите пусковой выключатель системы управления в
положение 0 (выкл).
▶ Закройте газовый кран.
▶ Демонтируйте переднюю стенку котла.
9.7.1 Чистка котла
▶ Выполните чистку щётками и/или влажную чистку котла.
Устройства для чистки можно приобрести по дополнительному
заказу.
Чистка котла щётками
Чтобы демонтировать горелку:
▶ Закройте газовый кран.
▶ Отсоедините горелку от соединительной газовой трубы, для чего
разъедините резьбовые соединения [1] над арматурой.
▶ Разъедините штекерное соединение на трансформаторе
розжига [2].
▶ Отверните винты на штекерах горелки [3] и выньте штекеры из
газовой арматуры.
▶ Удалите защиту от прикосновения на контрольном кабеле [4] и
разъедините штекерное соединение.

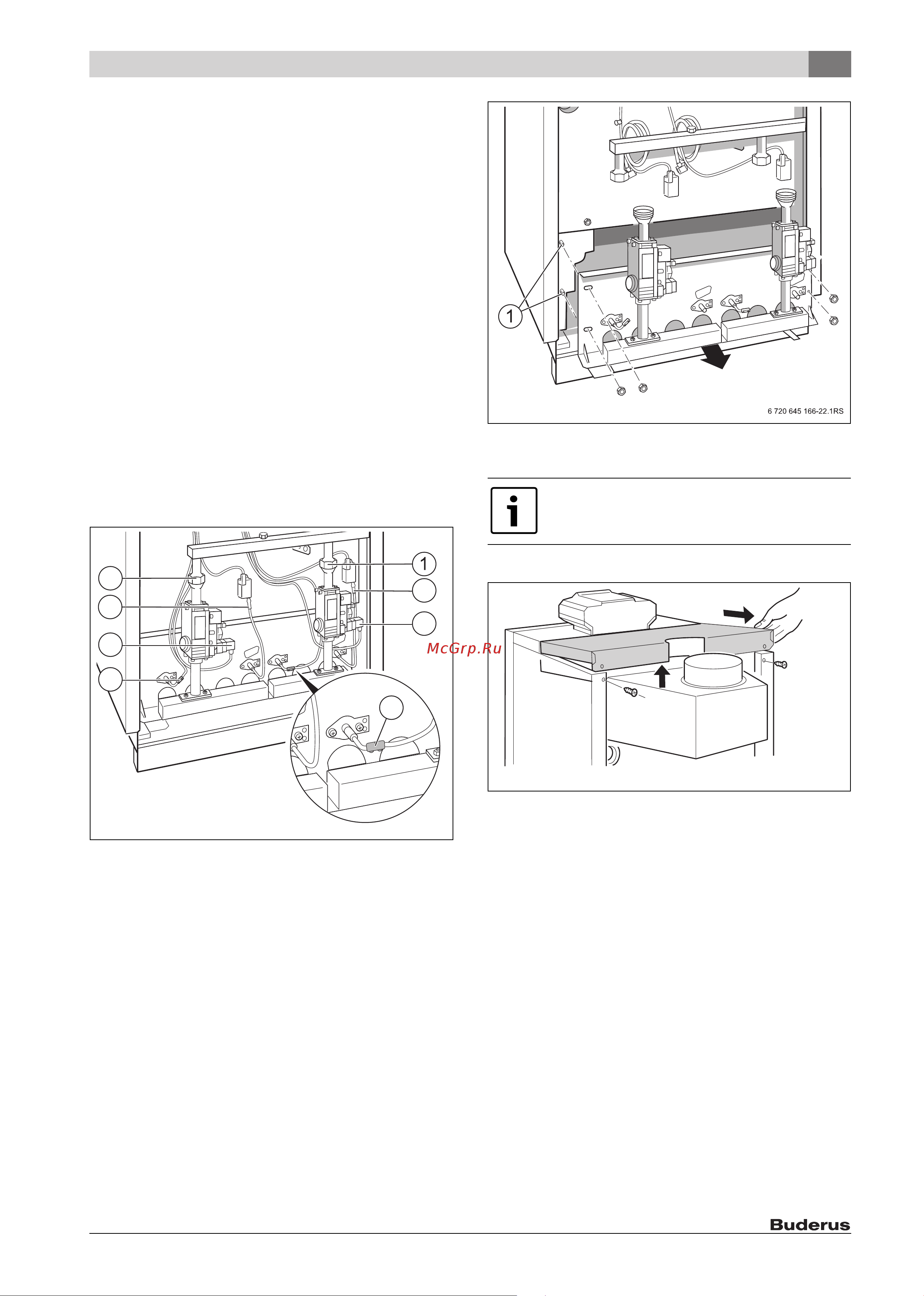

Рис. 57 Демонтаж горелки
[1] Резьбовое соединение
[2] Штекерное соединение трансформатора розжига
[3] Штекер горелки
[4] Защита от прикосновения контрольного кабеля
▶ Отверните крепёжные гайки на щитке горелки и выньте горелку
прямо.
Рис. 58 Демонтаж горелки
[1] Шпильки
▶ Демонтируйте заднюю крышку котла.
Рис. 59 Демонтаж задней крышки котла
▶ Снимите крышку люка для чистки с коллектора дымовых
газов [2].
▶ Накройте пленкой систему управления [3].
▶ Прочистите газоотводящие каналы щёткой [1].
▶ Очистите топочную камеру и изоляцию пола.
▶ Закрепите гайками крышку люка для чистки.
▶ Закрепите винтами заднюю крышку котла ( pис. 29, стр. 26).
4
3
2
1
4
3
2
6 720 645 166-21.2T
Распорные кольца могут потеряться.
▶ При демонтаже горелки обратите внимание на то,
чтобы распорные кольца остались на шпильках [1].
6 720 809 550-12.1T
