5 Монтаж
Logano G334 WS / G334 WS сдвоенные котлы – 6 720 809 553 (2015/09)
18
5 Монтаж
5.1 Монтаж прерывателя тяги/сборного канала
дымовых газов
Монтаж прерывателя тяги (один котёл)
▶ Закрепите прилагаемыми 8 винтами [1] прерыватель тяги на
коллекторе дымовых газов.

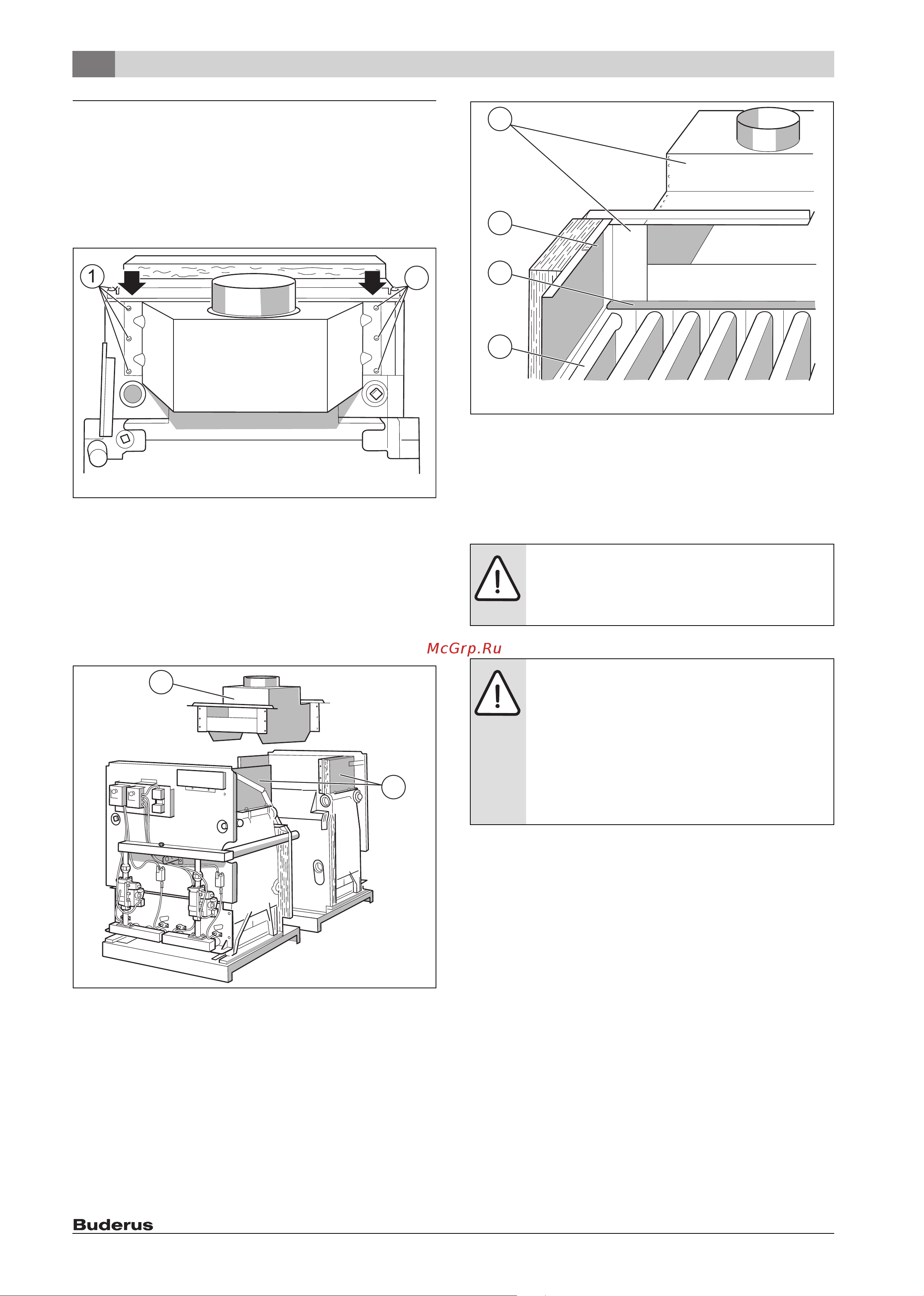

Рис. 8 Установка прерывателя тяги
[1] Крепежные винты
Монтаж сборного канала дымовых газов (сдвоенный котёл)
▶ Снимите крышки для чистки с коллекторов дымовых газов [2]
котловых блоков.
▶ Вставьте сборный канал дымовых газов [1] сверху между двумя
коллекторами [2].
▶ Закрепите сборный канал [1] винтами.
Рис. 9 Монтаж сборного канала дымовых газов
[1] Сборный канал дымовых газов
[2] Сборный коллектор дымовых газов
Чтобы уплотнить сборный канал дымовых газов [1] изнутри:
▶ Разрежьте прилагаемый уплотнительный шнур [3] на две части
одинаковой длины.
▶ Обе части сверху плотно вдавите между сборным каналом [1] и
секциями котла [4].
▶ Установите и закрепите винтами крышки люков для чистки на
коллекторах дымовых газов [2].
Рис. 10 Монтаж сборного канала дымовых газов
[1] Сборный канал дымовых газов
[2] Сборный коллектор дымовых газов
[3] Уплотнительный шнур
[4] Секции котла
5.2 Выполнение подключений
5.2.1 Подключение газа
▶ Подсоединяйте газовое оборудование только с уплотнениями,
разрешёнными для работы с газом.
▶ Подсоедините газопровод без напряжения к подключению
газа [1].
▶ На подающей линии газопровода установите запорный газовый
кран.
6 720 645 166-04.2T
1
7 747 002 875-05.1T
1
2
УВЕДОМЛЕНИЕ: возможно повреждение
оборудования из-за неплотных соединений!
▶ Все трубы до подключения к котлу следует
прокладывать без напряжений.
OПACHO: угроза для жизни из-за взрыва
легковоспламеняющихся газов!
▶ Работы с газовым оборудованием возможны только
при наличии разрешения на их проведение.
▶ Следите за тем, чтобы на подключении газопровода
к котлу стояло уплотнительное кольцо. При смеси
воздуха с газом существует опасность взрыва!
Проверьте отсутствие утечек газа во всех
газопроводах и резьбовых соединениях.
7 747 002 875-06.1T
1
2
3
4
