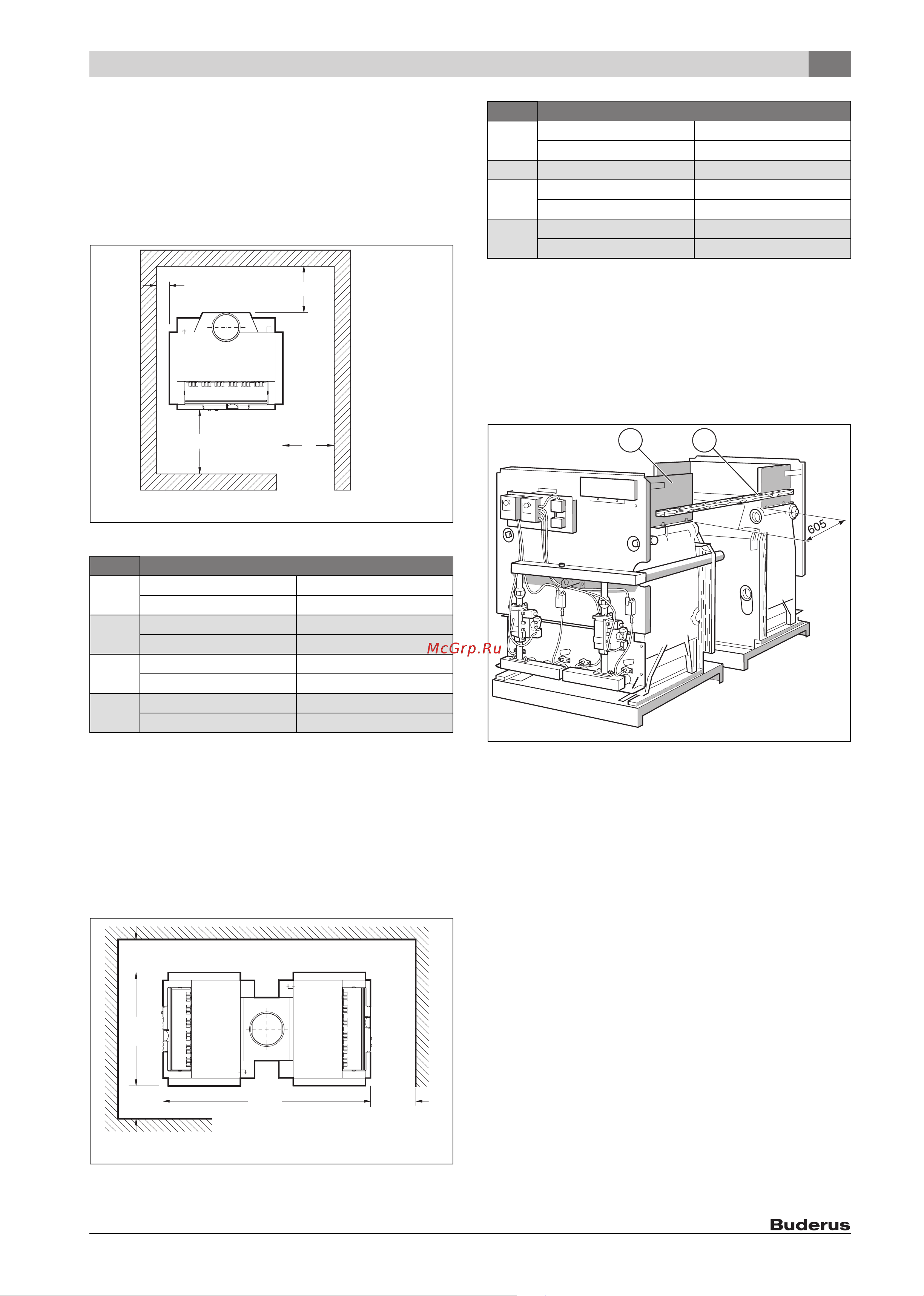

4 Транспортировка и установка котла
Logano G334 WS / G334 WS сдвоенные котлы – 6 720 809 553 (2015/09)
17
4.1.1 Установка и выравнивание отдельного котла
▶ Удалите транспортный поддон и установите котёл.
▶ Учитывайте рекомендуемые расстояния от стен ( рис. 5 и
таблица 22).
▶ Выровняйте котёл по горизонтали и вертикали. Пользуйтесь
уровнем.
▶ При необходимости подложите металлические клинья или
полосы.
Рис. 5 Расстояния от стен для одного котла
4.1.2 Установка и выравнивание сдвоенного котла
Установка первого котлового блока:
▶ Удалите транспортный поддон и установите котёл.
▶ Учитывайте рекомендуемые расстояния от стен
( рис. 6 и таблица 23).
Рис. 6 Расстояния от стен для сдвоенного котла
▶ Выровняйте котловой блок по горизонтали и вертикали.
Пользуйтесь уровнем.
▶ При необходимости подложите металлические клинья или
полосы.
▶ Установите второй котловой блок.
▶ Приставьте уровень [2] сбоку к коллектору дымовых газов [1].
▶ Выровняйте второй котловой блок по уровню.
Рис. 7 Рекомендуемые/минимальные расстояния от стен
[1] Сборный коллектор дымовых газов
[2] Рейка-отвес
Расстояние между коллекторами дымовых газов должно быть
605 мм.
Размер Расстояние от стены [мм]
A Рекомендуется 400
Минимальное 100/400
1)
1) Выдерживайте минимум с одной стороны расстояние от стены 400 мм у
котлов с устройством контроля дымовых газов (доступ к датчику
температуры дымовых газов).
Б Рекомендуется 400
Минимальное 100
В Рекомендуется 400
Минимальное 400
D Рекомендуется 600
Минимальное 500
Таб. 22 Расстояния от стен для одного котла (размеры в мм)
6 720 809 550-02.1T
A
B
C
D
A
6 720 809 550-01.1T
B
1610
C
D
Размер Расстояние от стены [мм]
A Рекомендуется 500
Минимальное 400
Б Общая ширина котла ( таб. 7, стр. 9)
В Рекомендуется 500
Минимальное 400
D Рекомендуется 600
Минимальное 500
Таб. 23 Расстояния от стен для сдвоенного котла (размеры в мм)
7 747 002 875-01.2T
1 2
