5 Монтаж
Logano G334 WS / G334 WS сдвоенные котлы – 6 720 809 553 (2015/09)
24
5.5.3 Установка комплекта датчика температуры
▶ Снимите крышку с кабельной ниши [3].
▶ Проведите капиллярные трубки и провода температурных
датчиков под передней крышкой котла к месту замера [7].
При этом размотайте их только на необходимую длину.
▶ Проложите провод горелки [2] через кабельную нишу, под
передней крышкой котла назад к контактам системы управления.
▶ Для двухступенчатой горелки удалите штекер с перемычкой и
вставьте вместо него штекер провода второй ступени горелки [1].

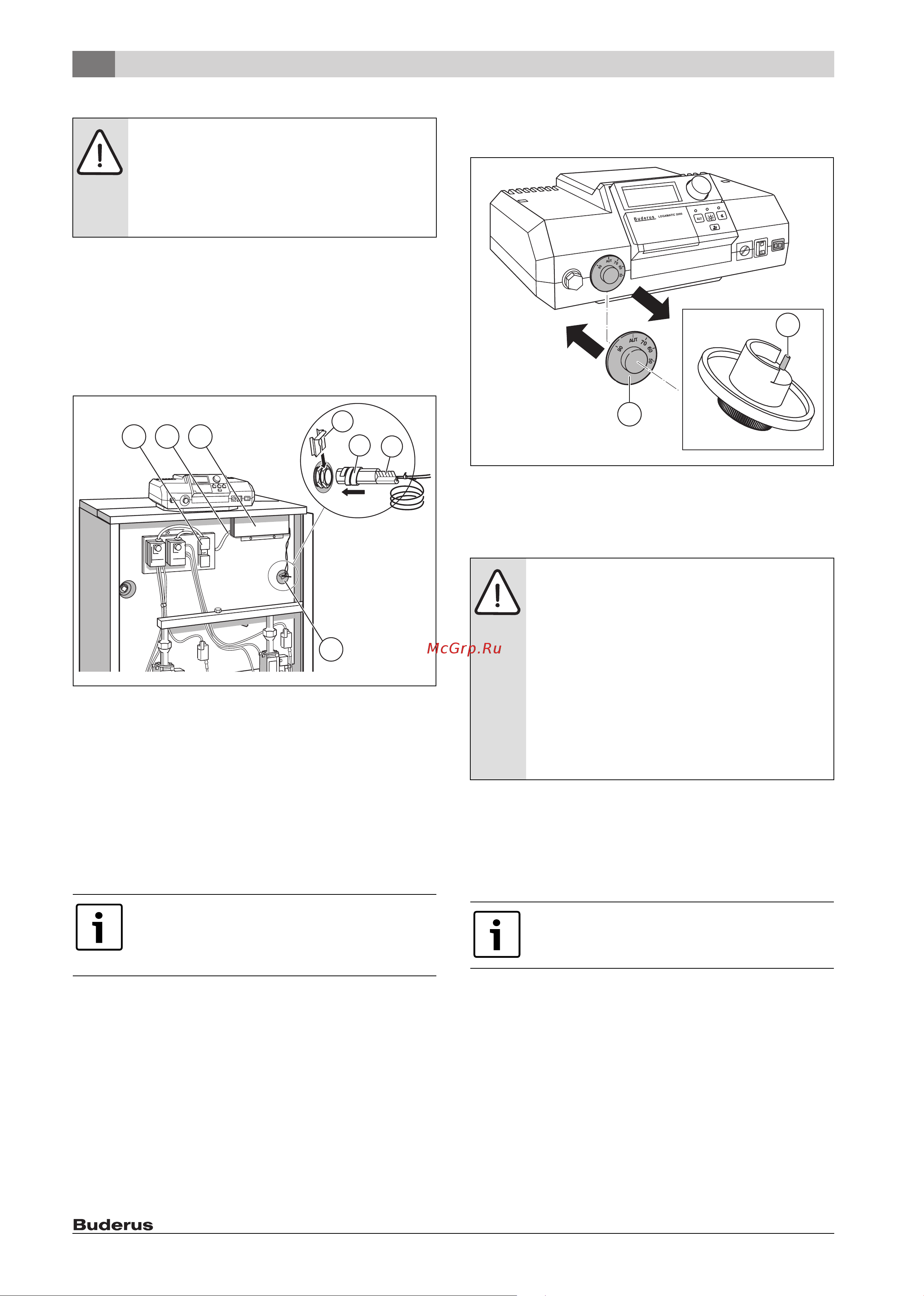

Рис. 23 Установка датчиков температуры
[1] Штекер второй ступени горелки
[2] Провод горелки
[3] Крышка кабельной ниши
[4] Фиксатор
[5] Пластмассовая спираль
[6] Компенсационная пружина
[7] Точка замера
▶ Вставьте температурный датчик до упора в погружную гильзу.
При этом пластмассовая спираль [5] автоматически сдвигается
назад.
▶ Вставьте до конца компенсационную пружину [6] в погружную
гильзу.
▶ Наденьте фиксатор датчиков [4] (поставляется с системой
управления) сбоку или сверху на оголовок гильзы ( стрелка).
5.5.4 Замена регулятора температуры котловой воды
▶ Установите на регулятор температуры котловой воды [1] новую
ручку со штифтом [2] (входит в комплект поставки).
Рис. 24 Замена ручки регулятора температуры котловой воды
[1] Ручка регулятора температуры котловой воды
[2] Штифт
5.5.5 Подключение других электрических проводов
▶ Проведите электрические провода заказчика и провод от
устройства контроля дымовых газов снизу через кабельный ввод
[1] к системе управления.
▶ Выполните электрические подключения штекерными
соединениями [4] системы управления в соответствии с
прилагаемой электросхемой.
УВЕДОМЛЕНИЕ: возможно повреждение
оборудования из-за неплотных капиллярных трубок!
Капиллярные трубки можно повредить из-за
сильного перегиба или острыми кромками.
▶ Прокладывайте капиллярные трубки аккуратно и
с большими радиусами изгиба.
Для надёжной передачи температуры поверхности
датчиков должны иметь хороший контакт в
погружной гильзе.
▶ Используйте компенсационную пружину.
1 2 3
4
5
6
7
6 720 809 550-03.1T
OПACHO: опасно для жизни из-за поражения
электрическим током!
Горячие части котла могут повредить электрические
провода.
▶ Следите за тем, чтобы электрические провода не
касались горячих частей котла и прерывателя тяги.
▶ Следите за тем, чтобы все электрические провода
прокладывались в предусмотренных для них
кабельных каналах или по теплоизоляции котла.
▶ На сдвоенном котле: не прокладывайте
электрические провода между котловыми блоками
в районе прерывателя тяги (высокая температура).
Штекеры можно слегка отжимать отверткой от
штекерной планки.
6 720 809 510-05.1T
1
2
