5 Монтаж
Logano G334 WS / G334 WS сдвоенные котлы – 6 720 809 553 (2015/09)
25

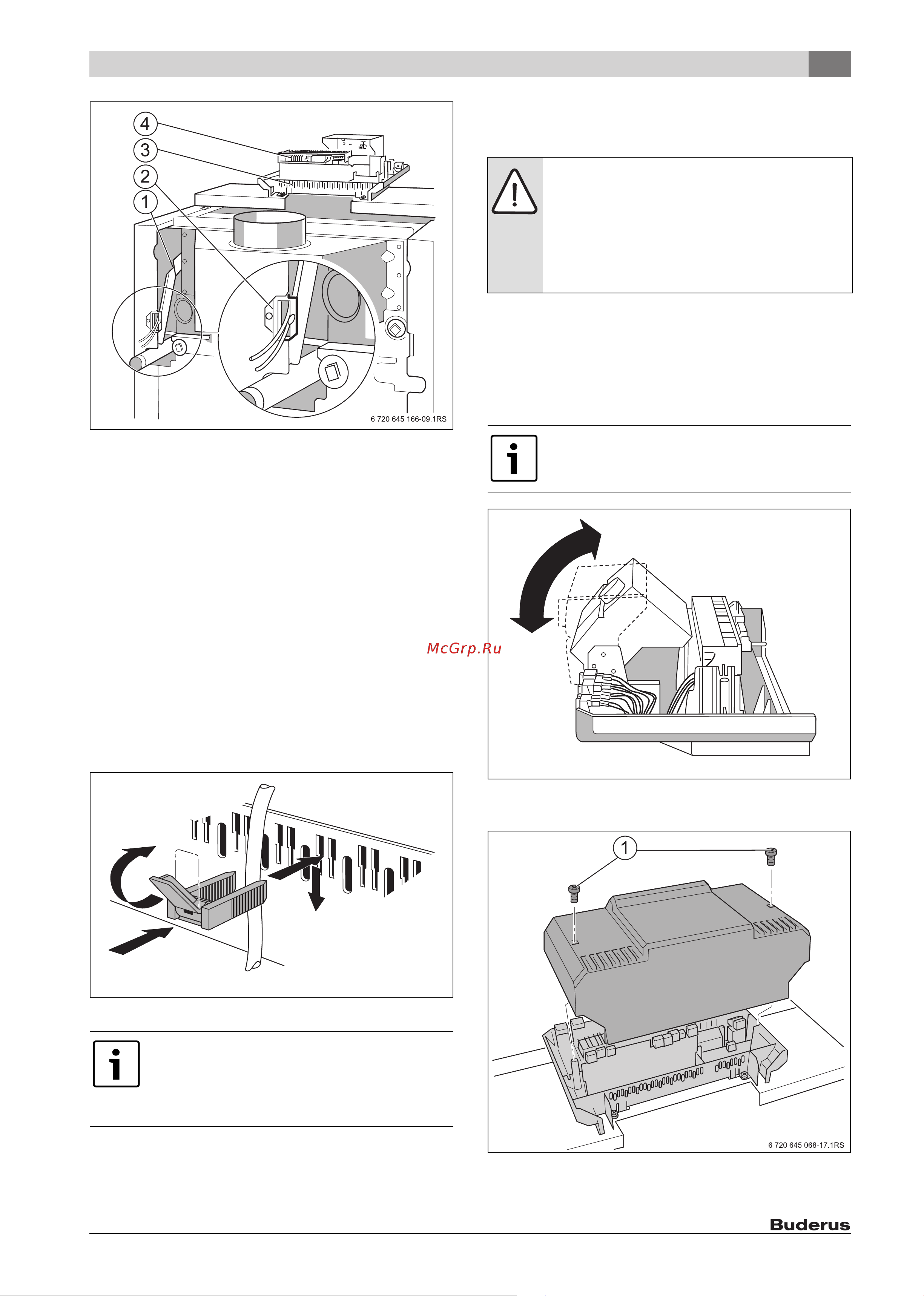

Рис. 25 Подключение электрических проводов
[1] Кабельный ввод
[2] Кабельный канал
[3] Рамка с хомутами
[4] Соединительная вставка
▶ Выполните штекерное соединение провода горелки в
соответствии с электросхемой.
▶ Уложите лишние по длине капиллярные трубки на
теплоизоляцию котла. Не переламывайте капиллярные трубки!
▶ Все провода закрепите хомутами.
Фиксация проводов
Закрепите все электрические провода хомутами ( рис. 26):
▶ Вставьте хомут с проводом сверху в прорезь рамки. При этом
пластинка рычажка должна быть направлена горизонтально
[шаг 1].
▶ Сдвиньте хомут вниз [шаг 2].
▶ Нажмите на хомут [шаг 3].
▶ Поверните рычажок вверх [шаг 4].
Рис. 26 Крепление электрических проводов хомутами
5.5.6 Подключение отдельного оборудования
К клеммным планкам в системе управления котла подключается
различное внешнее электрическое оборудование.
5.5.7 Подключение к электросети
▶ Подключите систему управления к электросети в соответствии с
прилагаемой электросхемой.
5.5.8 Установка крышки системы управления и задней
крышки котла
▶ Установите панель индикации в удобное положение.
Рис. 27 Наклон панели индикации
▶ Установите и закрепите винтами крышку системы управления.
Рис. 28 Установка крышки системы управления
[1] Винты верхней крышки
▶ Аккуратно прокладывайте провода и
капиллярные трубки.
▶ Обеспечьте надежное подключение к электросети
по EN 50 165.
▶ Выполняйте местные инструкции.
1.
2.
3.
4.
6 720 809 510-07.1T
OПACHO: опасно для жизни из-за поражения
электрическим током!
Неправильно подсоединённые провода могут стать
причиной неправильной работы оборудования с
возможными опасными последствиями.
▶ При подключении внешнего оборудования
отключите отопительную систему от электросети.
При комбинации с баком типа L мы рекомендуем
установить панель индикации прямо, без наклона
( рис. 27).
6 720 809 510-04.1T
