10 Переналадка котла на другой вид газа
Logano G334 WS / G334 WS сдвоенные котлы – 6 720 809 553 (2015/09)
48
10 Переналадка котла на другой вид газа
Отопительный котёл настроен на заводе на природный газ.
Для переустановки вида газа нужно выполнить следующее:
10.1 Переход на сжиженный газ
10.1.1 Переналадка реле контроля давления газа

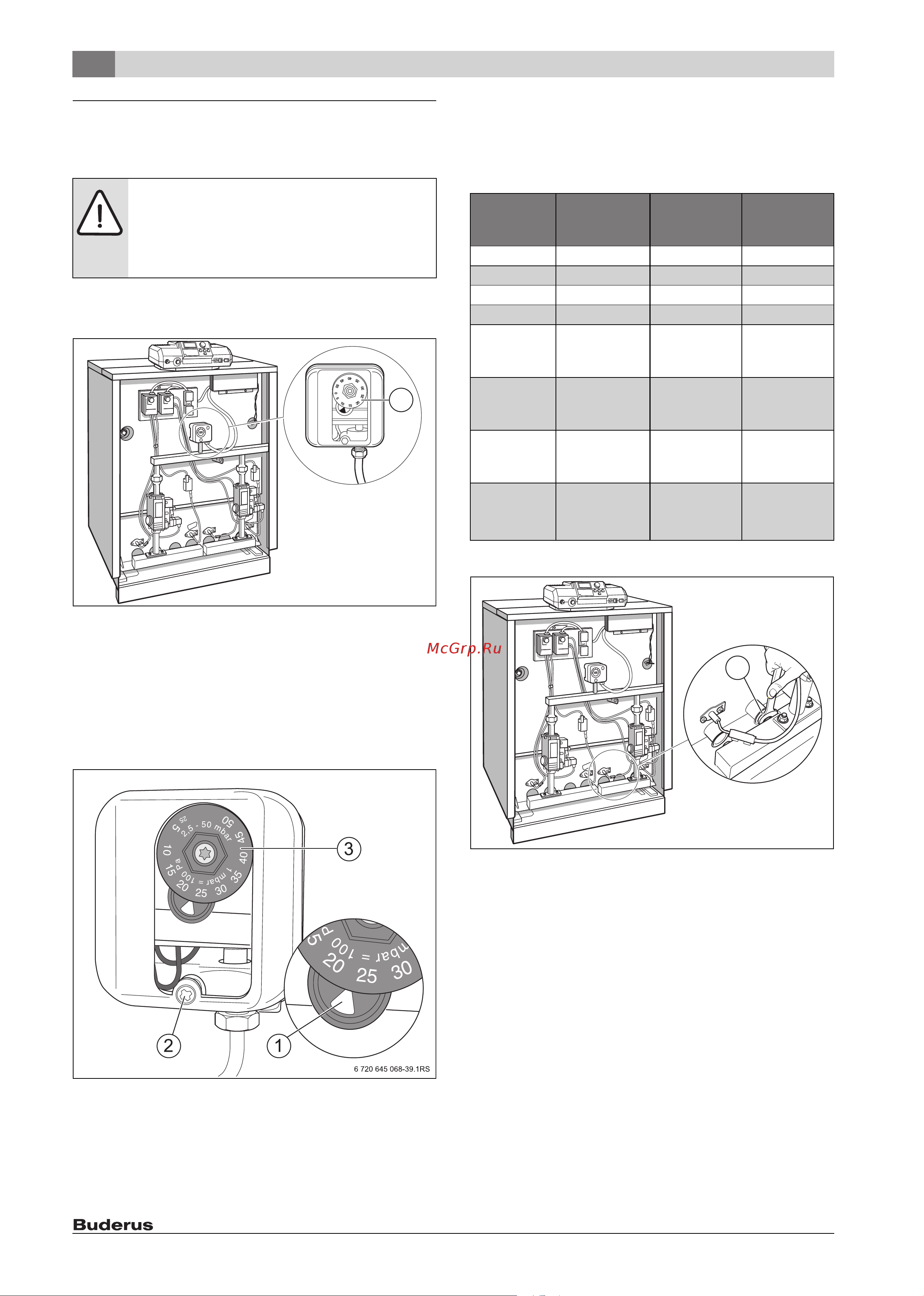

Рис. 63 Реле контроля давления газа
[1] Реле контроля давления газа
Для регулировки:
▶ Отверните винты крышки ( рис. 64,[2]) и откройте крышку
реле контроля давления газа.
▶ Установите регулировочным диском [3] значение 40 мбар по
метке [1].
▶ Установите крышку.
Рис. 64 Реле контроля давления газа
[1] Настроечная метка
[2] Винт крышки
[3] Регулировочный диск
10.1.2 Замена газовых форсунок
▶ Снимите форсунки основного газа и замените на форсунки для
нового вида газа.
▶ При этом нужно установить новые уплотнения.
▶ Проверьте обозначение форсунок по таблице 34.
Рис. 65 Замена форсунок основного газа
[1] Положение форсунки основного газа
УВЕДОМЛЕНИЕ: возможно повреждение
оборудования из-за неполной переналадки на
другой вид газа!
▶ Соблюдайте последовательность действий.
▶ Выполняйте работы полностью.
1
6 720 645 166-14.1T
Типоразмер
котла
Количество
форсунок
основного газа
Природный газ
H/E
(G20)
Сжиженный газ
P/B
(G30/G31)
73-8 7 310 165
94-10 9 310 165
115-12 11 310 165
135-14 13 310 165
146-16
(сдвоенный
котёл)
14 310 165
188-20
(сдвоенный
котёл)
18 310 165
230-24
(сдвоенный
котёл)
22 310 165
270-28
(сдвоенный
котёл)
26 310 165
Таб. 34 Обозначение форсунок основного газа
1
6 720 645 166-27.1T
