AMPERA Plus

Руководство по установке и эксплуатации

стр. 15

электрические котлы

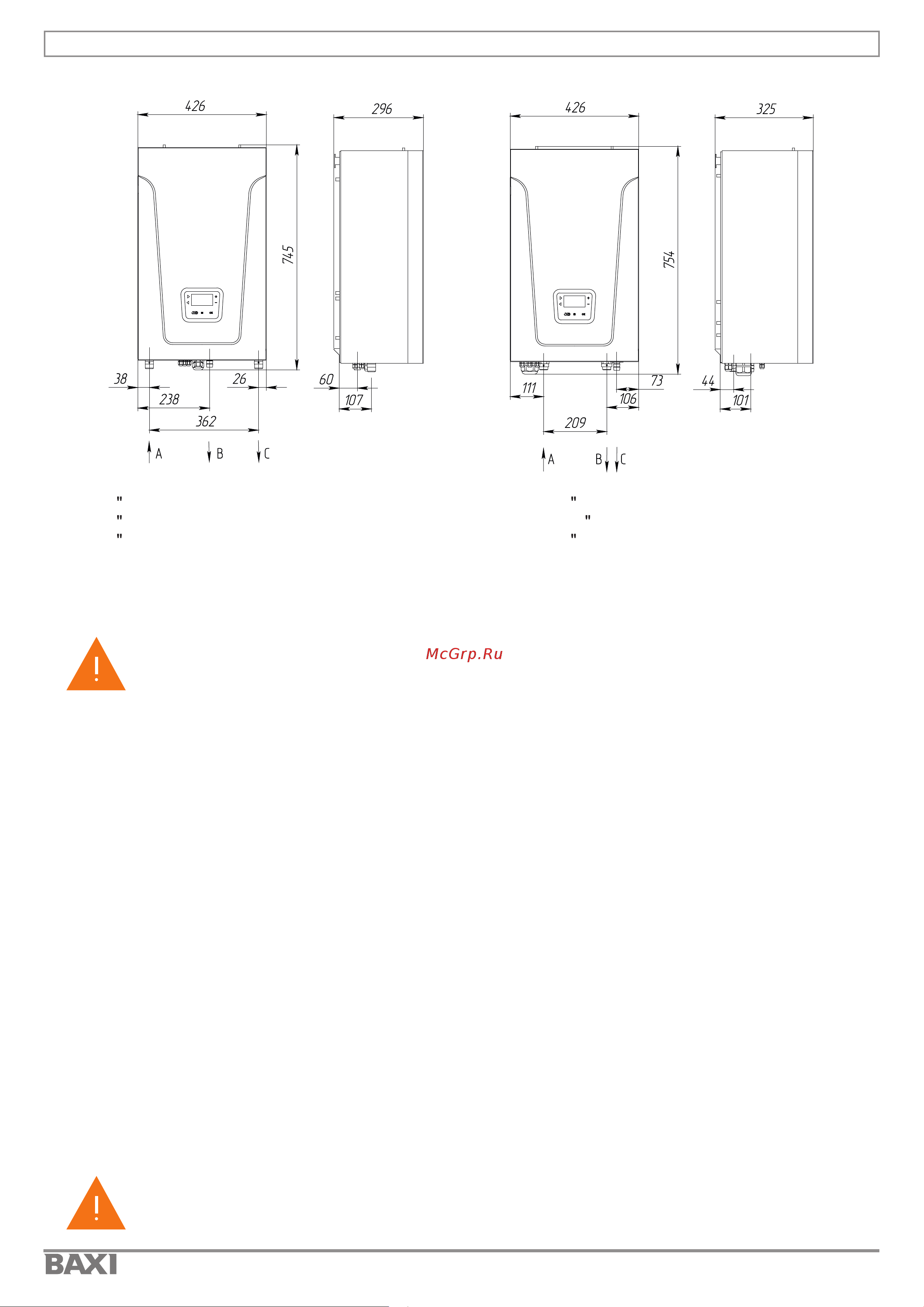

Рис.5 Габаритные и присоединительные размеры котлов.

6-24 кВт 30-36 кВт

Внимание! Монтаж котла должен проводиться при снятом напряжении.

Закрепите настенный кронштейн на вертикальной поверхности в необходимом месте с помощью

шурупов, входящих в комплект, и установите на него котел, как показано на рис.1, 2, 3;

Подключение к системе отопления

• подсоединить котел к системе отопления. Габаритные и присоединительные размеры котлов

указаны на рис.5;

•

отрегулируйте давление в воздушной полости расширительного бака, давление в воздушной

полости регулируется специалистами монтажной организации и зависит от давления в системе

отопления при этом максимальное давление в воздушной полости не должно превышать 1,5 бар;

• заполните систему и циркуляционный насос теплоносителем. Частичное удаление воздуха

из циркуляционного насоса происходит автоматически после его включения. Однако воздух

необходимо удалить из циркуляционного насоса полностью, выполнив следующие операции:

• подать напряжение и установить переключатель в положение «III»;

• выкрутить винт и ослабить заглушку для удаления воздуха, защитив электрические части от

попадания жидкости или пара рис.6;

• после того, как теплоноситель, выходящий из циркуляционного насоса, перестанет

содержать воздух, винт завернуть;

• включите насос и убедитесь, что вал насоса вращается. После полного удаления воздуха

закрутите на место винт для удаления воздуха.

• проверьте надежность и герметичность всех соединений водяного контура.

Внимание! Если теплоноситель имеет высокую температуру и давление, то при

откручивании винта для удаления воздуха может произойти выброс горячего

теплоносителя в жидком или газообразном состоянии

A - 3/4 вход теплоносителя

B - 1/2

аварийный сброс теплоносителя

С - 3/4

выход теплоносителя

A - 1

вход теплоносителя

B - 1/2

аварийный сброс теплоносителя

С - 1

выход теплоносителя

6.2. Порядок проведения монтажных работ
