AMPERA Plus

Руководство по установке и эксплуатации

стр. 16

электрические котлы

Внимание! При заполнении системы отопления и ее запуске необходимо исключить

попадание теплоносителя внутрь кожуха на электрические провода, разъемы и

электронные блоки.

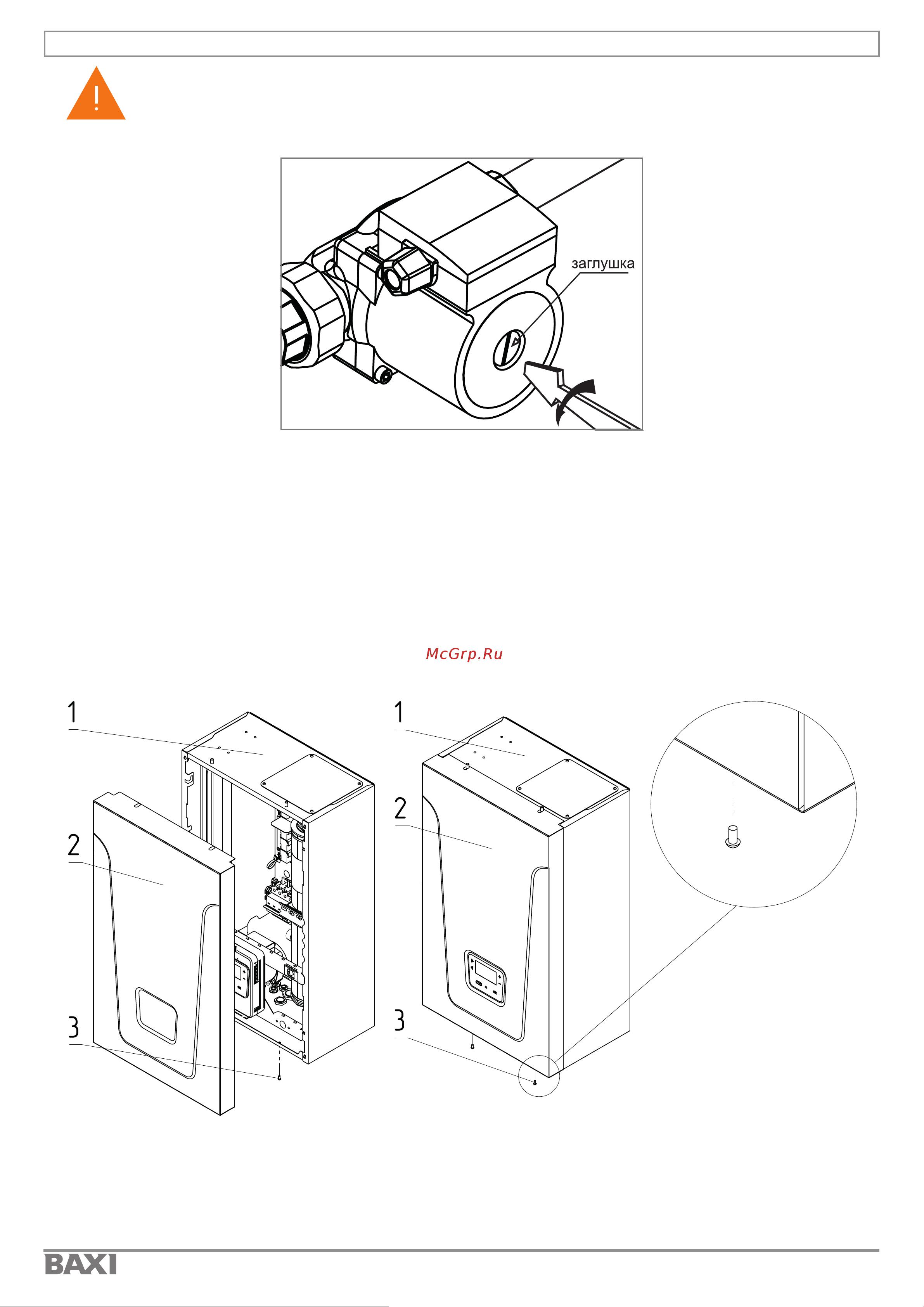

Рис.6 Удаление воздуха из насоса

Демонтаж кожуха котла

• выкрутить болты крепления (Рис.7 поз.3);

• переместить кожух вверх, сняв с зацепов (Рис.7 поз.4);

• откинуть кронштейн для крепления пульта управления (Рис.8 поз.1);

• отжать замки-защелки (Рис.8 поз.2) с двух сторон;

• переместить кронштейн в нижнее положение;

• имеется возможность сменить положение кронштейна, достав его из пазов и закрепив в

соответствующие пазы выше (Рис.8 поз.3).

1 - Основание котла

2 - Кожух котла

3 - Болт крепления кожуха

4 - Зацеп кожуха

Рис.7 Снятие кожуха
