AMPERA Plus

Руководство по установке и эксплуатации

стр. 17

электрические котлы

Подключение к системе трехфазной сети переменного тока 380В с частотой 50 Гц

• присоединить рабочий нулевой провод на клемму нейтраль (N) котла;

• для сети трехфазного переменного тока 380 В присоединить фазные провода на клеммы А, В,

С колодок;

• для сети однофазного переменного тока 220 В присоединить фазный провод на клеммы А, В,

С колодок. Для соединения клемм А, В, С колодки в комплекте имеется специальная перемычка

(только для BAXI AMPERA Plus от 6 до 9 кВт);

• защитный нулевой провод (РЕ) подключить на болт «ЗАЗЕМЛЕНИЕ»;

Внимание! При работе котла от ИБП нагрев котла останавливается.

В котле имеется возможность подключения источника бесперебойного питания (ИБП). В

случае отключения электричества ИБП питает только системы оповещения и управления

котла, а также насос и клапан если они запитаны через клеммы контроллера котла.

Подключение к источнику бесперебойного питания (ИБП)

• извлечь перемычки (Рис.1, 2, 3, поз.32);

• подключить провода фазы «L» к колодке (Рис.1, 2, 3, поз.30);

• подключить провода нейтрали «N» к колодке (Рис.1, 2, 3 поз.31).

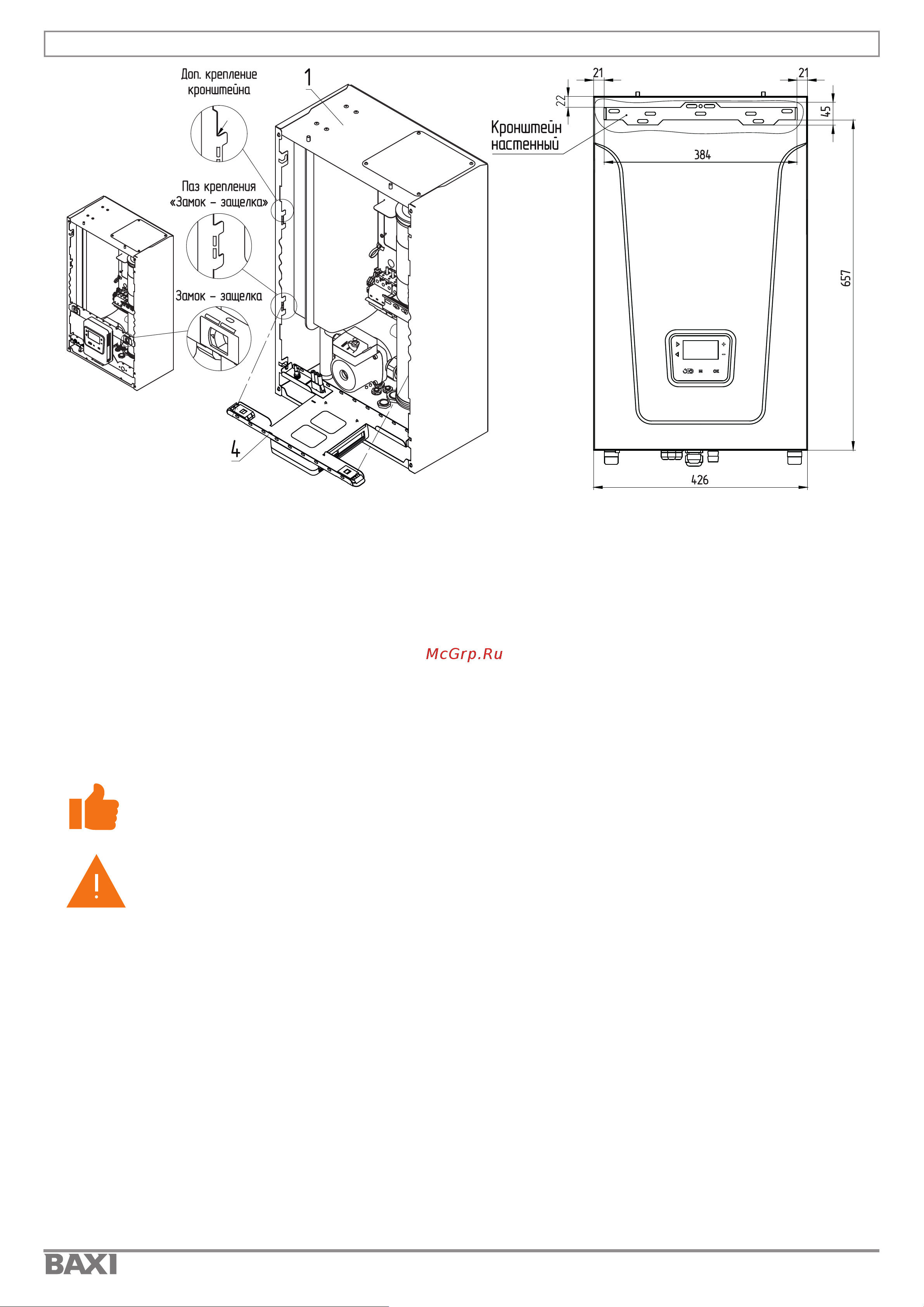

Рис.8 откидывание кронштейна Рис.9 позиционирование котла

относительно кронштейна

1 - Кронштейн

2 - Замок-защелка

3 - Дополнительные крепления кронштейна

Для подготовки первого включения котла после монтажа необходимо

• включить вводной автомат (Рис.1, 2, 3, поз.11) вместе с расцепителем в верхнее положение;

• перевести выключатель (Рис.1, 2, 3, поз.7) в положение ВКЛ;

• после этого на пульт управления подается питающее напряжение, происходит переход в ждущий

режим и загорается индикатор.
