AMPERA Plus
Руководство по установке и эксплуатации
стр. 18
электрические котлы

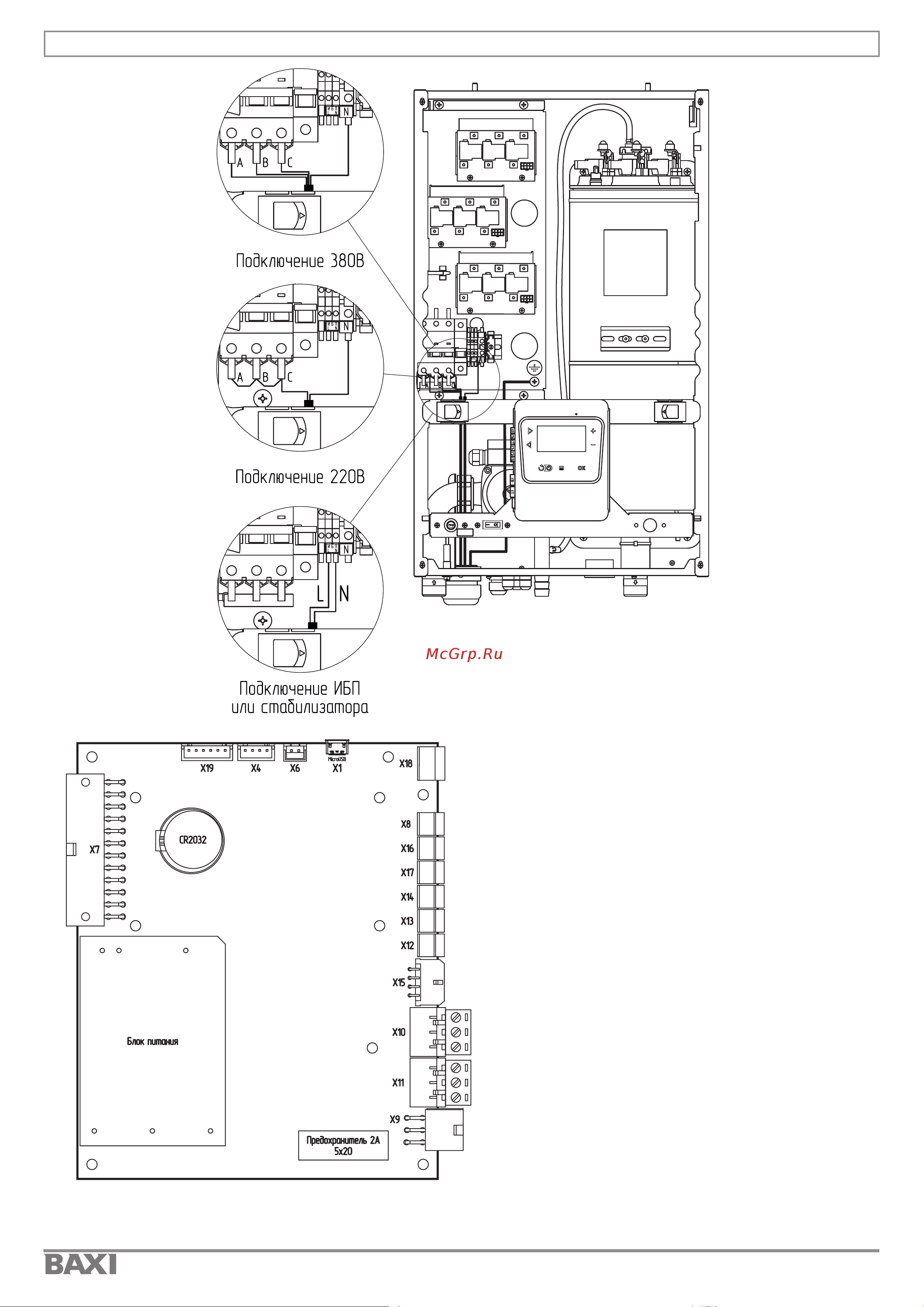

Рис.10 Схема подключения котла
Х1 - microUSB для обновления ПО контроллера.
Х4 - Сервисный разъём.
Х6 - Разъем подключения динамика.
Х7 - Разъем подключения жгута управления
котлом.
Х8 - Разъем подключения устройства Baxi Connect.
Х9 - Ввод питания 220В.
Х10 - Разъем для подключения клапана
приоритета ГВС.
Х11 - Разъем для подключения циркуляционного
насоса котла.
Х12 - Разъем датчика температуры воздуха в
помещении.
Х13 - Разъем датчика ГВС.
Х14 - Разъем датчика уличной температуры
воздуха.
X15 - Разъем для подключения дополнительных
датчиков.
Х16 - Разъем термостата.
Х17 - Неиспользуемый разъем.
X18 - Датчик давления.
Х19 - Сервисный разъём.
CR2032 - Батарейка для встроенных часов блока
управления.
