AMPERA Plus

Руководство по установке и эксплуатации

стр. 19

электрические котлы

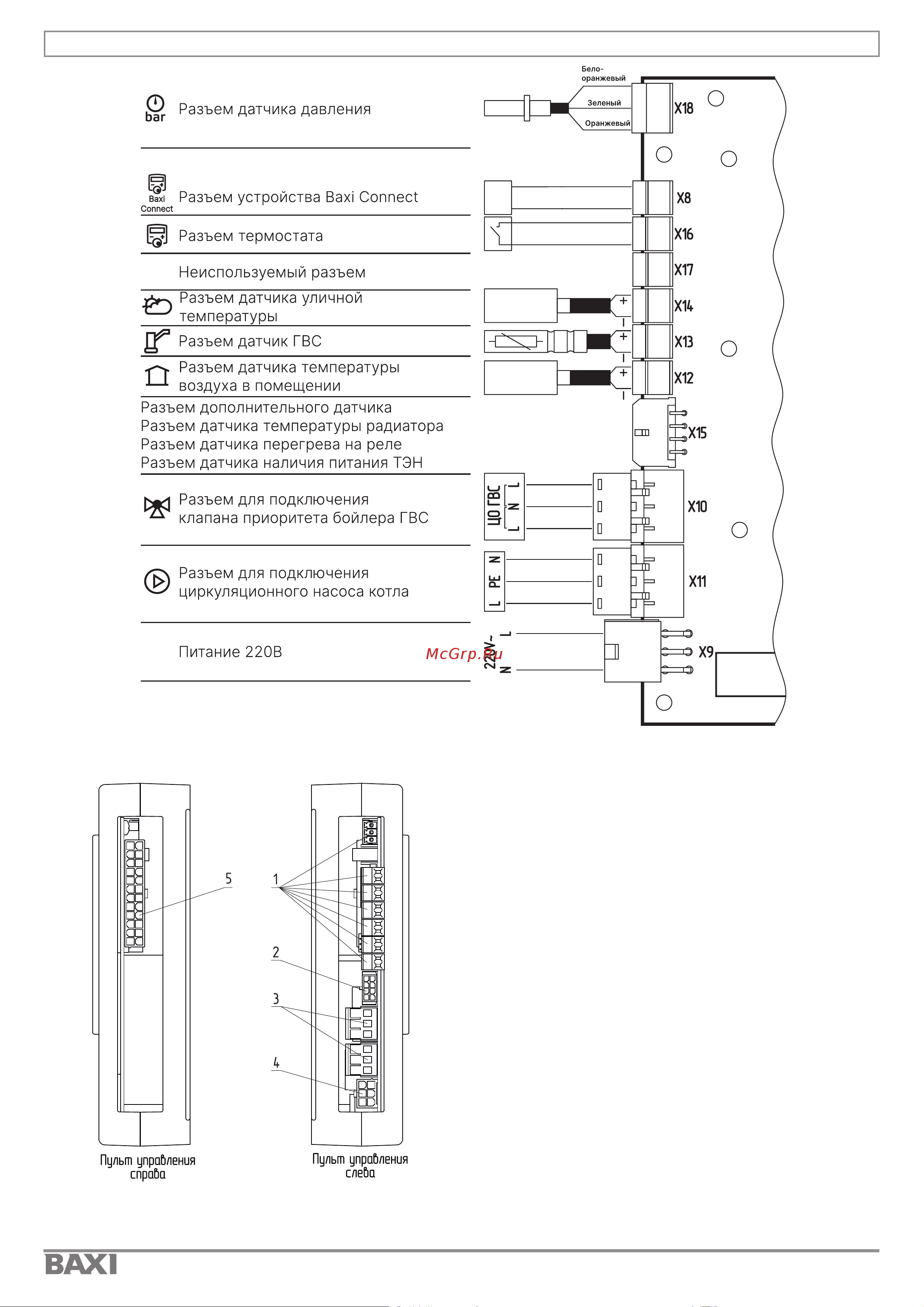

Рис.11 Схема подключения датчиков «X-Line100E»

Рис.12 Расположение и назначение разъемов контроллера «X-Line100E»

1. Разъемы внешних устройств

(подключение датчиков пользователя).

2. Разъем внутренних устройств

(дополнительные датчики котла).

3. Разъемы внешних устройств

(насос и клапана).

4. Разъем питания блока управления.

5. Разъем внутренних устройств

(управление мощностью котла).
