VITABEL

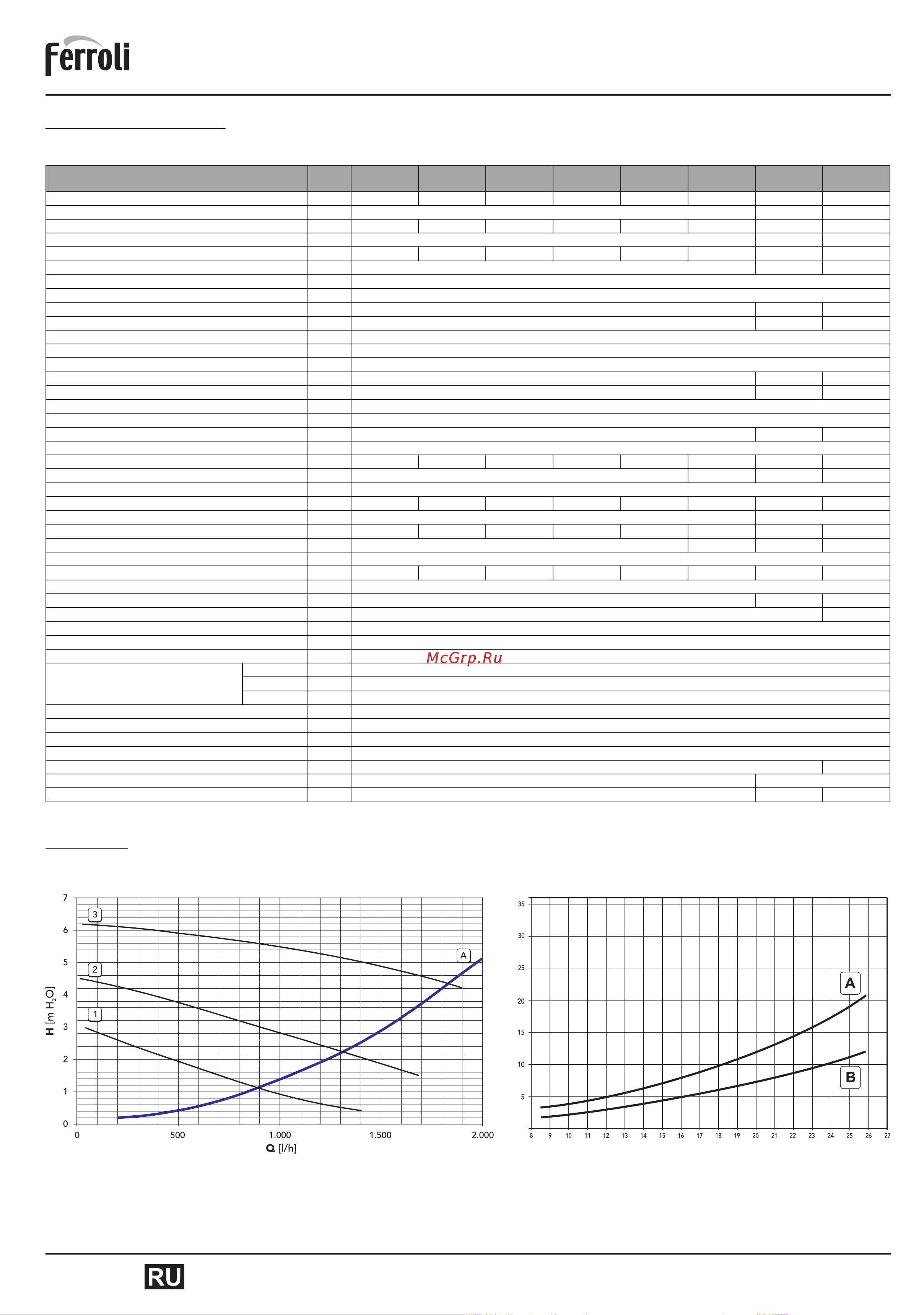

5.3 Таблица технических данных

В правой колонке указано сокращение, используемое на табличке технических данных

Параметр Ед.

изм.

VITABEL

Максимальная тепловая мощность кВт 12,3 15,3 18,4 20,0 22,3 26,3 34,7 44,1

Минимальная тепловая мощность кВт 9,2 12,8 14,3

КПД Pmax (80–60°С) % 91,5 92,1 92,5 92,8 – 93,1 93,0 92,4

КПД при Р = 30% Рmax % 91,1 92,0 90,9

Максимальная полезная мощность отопления кВт 10,0 13,0 16,0 18,0 20,0 24,0 32,0 40,0

Минимальная полезная мощность отопления кВт 8,3 11,9 13,0

Макс рабочее давление воды в системе отопления бар 3

Мин. рабочее давление воды в системе отопления бар 0,5

Объем воды в контуре отопления котла л 1,0 1,2 1,5

Объем расширительноrо бака котла л 6 8 10

Давление воздуха в расширительном баке котла бар 1

Диапазон реrулировки температуры отопления °С 30-80

Максимальная температура в системе отопления °С 90

Максимальная полезная мощность ГВС кВт 24,0 32,0 40,0

Минимальная полезная мощность ГВС кВт 8,3 11,9 13,0

Диапазон реrулировки температуры ГВС °С 35-55 (65)

Максимальная температура в системе ГВС °С 60 (70)

Производительность системы ГВС (при ΔТ°= З0°С) л/мин 11,3 14,3 17,6

Максимальное рабочее давление воды в ГВС бар 8

Расход газа G20 при Pmax м

/ч 1,15 1,48 1,86 2,08 2,32 2,73 3,65 4,65

Количество/диаметр форсунок горелки G20 шт./мм 12×1,28 11×1,35 15×1,30 21×1,30

Давление подачи газа G20 мбар 13-20

Максимальное давление на горелке газа G20 мбар 3,1 4,3 6,0 7,0 9,0 12,0 13,5 11,0

Минимальное давление на горелке газа G20 мбар 1,5 1,0

Расход газа GЗ0/З1 при Pmax кг/ч 0,84 1,10 1,34 1,50 1,67 2,00 2,65 3,30

Количество/диаметр форсунок горелки GЗ0/31 шт./мм 12×0,79 11×0,81 15×0,82 21×0,82

Давление подачи газа GЗ0/31 мбар 37-50

Максимальное давление на горелке газа GЗ0/31 мбар 4,5 8,0 11,0 13,5 16,0 21,0 21,0 20,0

Минимальное давление на горелке газа GЗ0/31 мбар 2,5

Диаметр дымохода котла «С» мм 130 160 –

Диаметр/макс. длина коаксиальн. дымохода котла «F» мм/м 60×100/5 80×125/5

Диаметр/макс. длина раздельн. дымохода котла «F» мм/м 80/80/60

Класс NOx – 3 (<150 мг/кВт×ч)

Температура продуктов сrорания °С 117

Присоединительные размеры отопления дюйм 3/4

ГВС дюйм 1/2

газа дюйм 1/2

Электропитание В/Гц 230/50

Потребляемая злектрическая мощность Вт 110

Класс защиты – IPX5D

Высота мм 740

Ширина мм 440 500

Глубина мм 235 340

Вес пустого котла кг 28,8 36,7 40,3

5.4 Диаграммы

Потери напора циркуляционных насосов Давление газа/мощность

А – сжиженный газ

В – природный газ

А – потери напора в котле;

1, 2, З – скорость циркуляционного насоса
