VITABEL

5.6 Расположение штуцеров присоединения

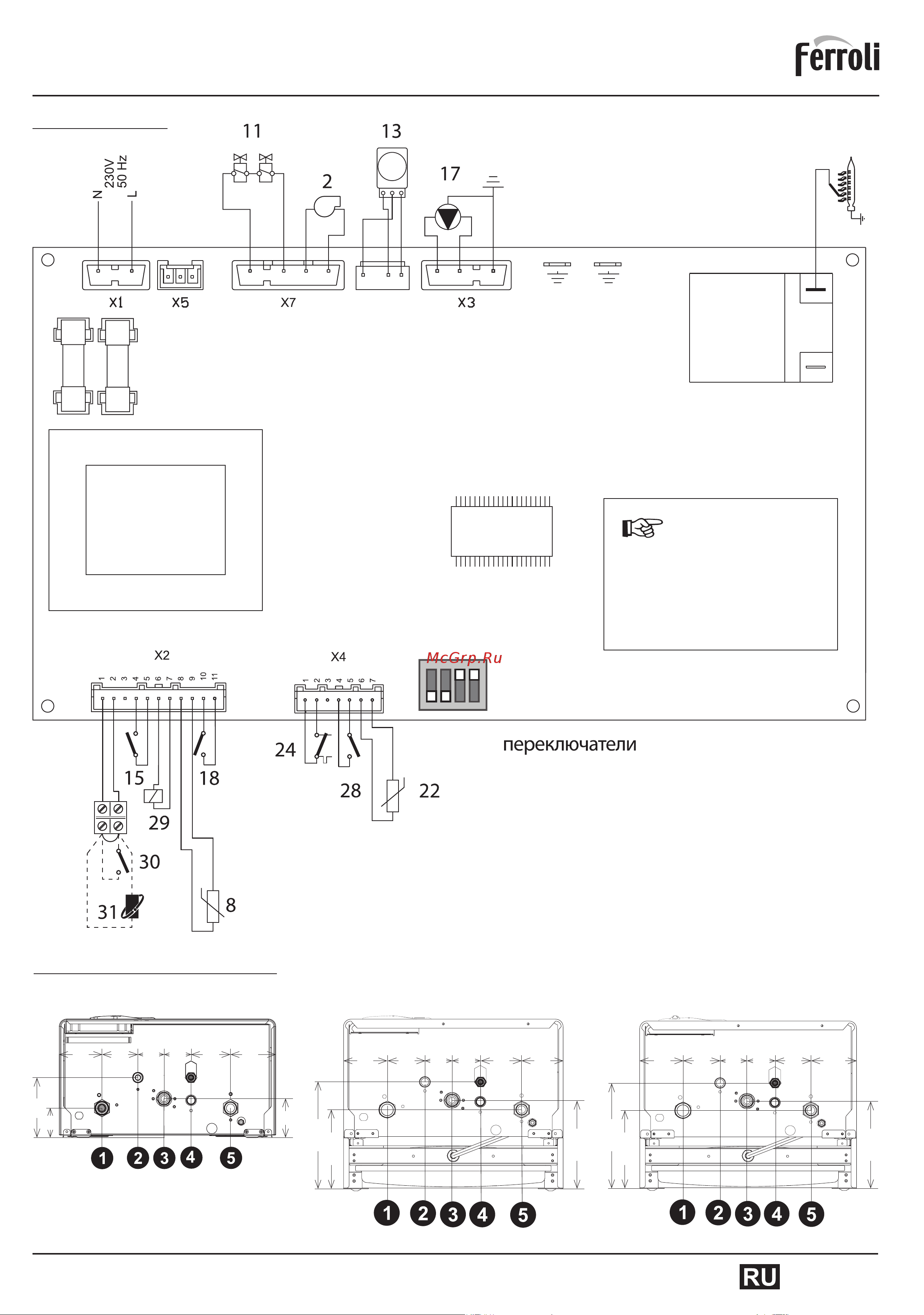

5.5 Электрическая схема

10-24 кВт 32 кВт

Рис. 20. Электрическая схема

2) вентилятор; 7) электрод; 8) датчик NTC ГВС; 11) газовый клапан; 13) трехходовой кран;

15) датчик протока ГВС; 17) циркуляционный насос; 18) реле минимального давления;

22) датчик NTC отопления; 24) предельный термостат отопления;

28) реле давления воздуха (для котлов «F») или термостат дымоудаления (для котлов «С»);

29) катушка модуляции газового клапана; 30) комнатный термостат;

31) пульт дистанционного управления

Внимание: перед

подключением

комнатного термостата

или устройства

дистанционного

управления с таймером

необходимо удалить

перемычку на клеммной

колодке.

DIP –

23 41

40 кВт

122

220,5

157,5

176,5

73 53 55 80 92

87 8773 7353 5355 5580 8092 152
