VITABEL

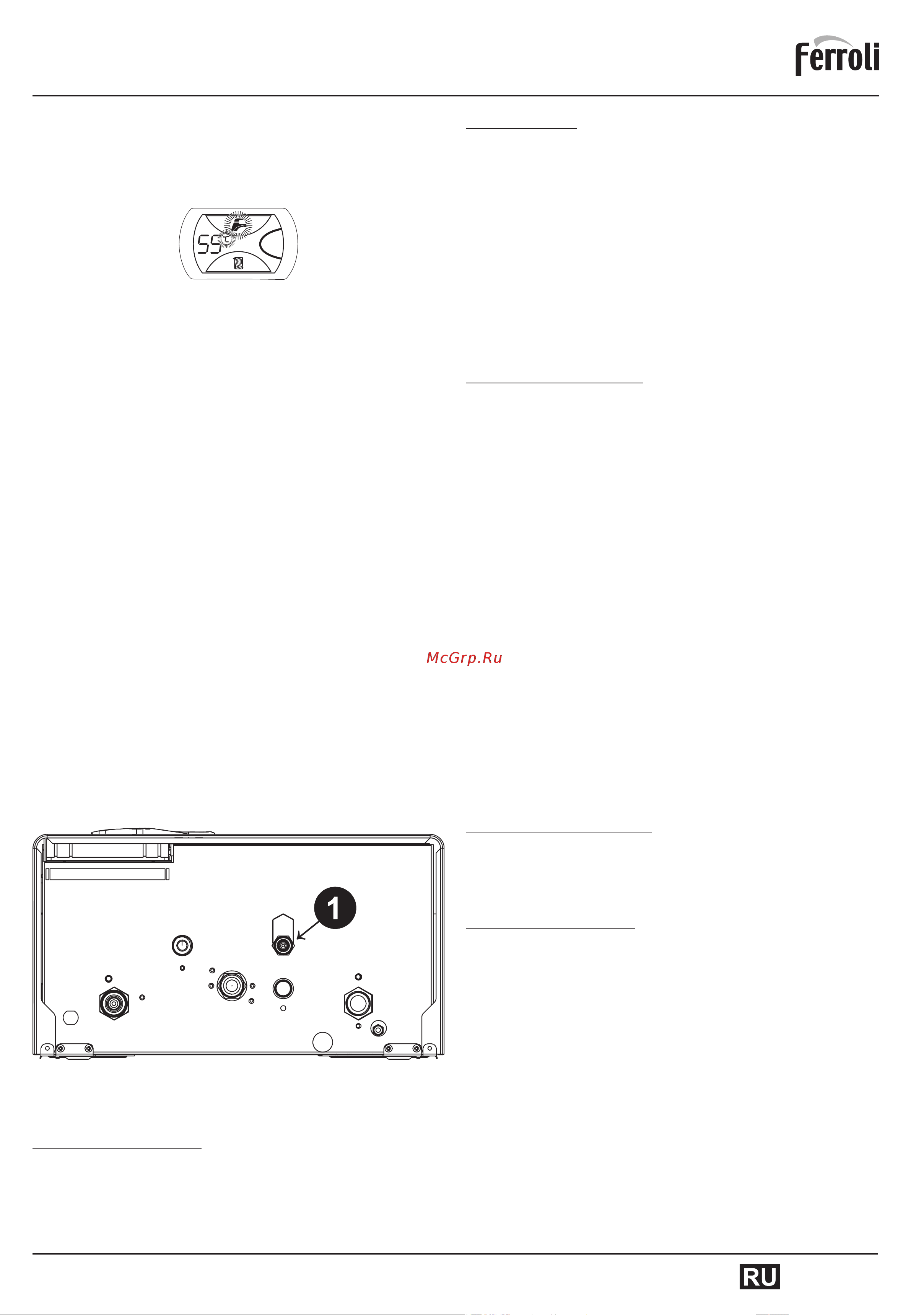

Рис. 5 Индикация настройки температуры ГВС
Регулировка температуры воздуха в помещении (с помощью комнат-
ного термостата)
Задайте с помощью комнатного термостата нужную температуру внутри по-
мещения. Комнатный термостат путём включения/выключения горелки котла бу-
дет поддерживать заданную температуру помещения. При отсутствии комнатно-
го термостата котел обеспечивает поддержание в системе отопления заданной
температуры воды.
Регулировка температуры воздуха в помещении при помощи устрой-
ства дистанционного управления (ДУ).
Автоматика котла поддерживает протокол OpenTherm. В качестве устрой-
ства дистанционного управления может использоваться:
1) опционный модулирующий комнатный термостат CONNECT (имеет встро-
енный Wi-Fi);
2) опционный пульт дистанционного управления ROMEO.
Устройство ДУ будет поддерживать заданную температуру помещения путём
изменения температуры воды в системе отопления. Оно подключается к клемм-
ной колодке (рис. 7) вместо установленной на заводе перемычки.
Режимы «Comfort» и «Eco»
Пользователь имеет возможность включить режим «Comfort» – периодиче-
ское включение горелки котла для предварительного нагрева вторичного тепло-
обменника с целью обеспечения быстрого получения горячей воды ГВС после
открытия любого крана горячей воды. В режиме «Eco» предварительный нагрев
первичного теплообменника не производится, котел включается только по за-
просу на производство горячей воды.
Выбор режимов «Eco» или «Comfort» осуществляется кратковременным на-
жатием кнопки «Eco/Comfort» (поз. 13 рис.1). В режиме «Eco» на дисплее отра-
жается соответствующая надпись (поз. 5 рис.1). В режиме «Comfort» надпись
отсутствует.
Регулировка давления воды в системе
Давление в системе отопления при температуре воды около +20°С долж-
но составлять приблизительно 1,2 бар. Если во время работы давление воды
в системе упадет до величины ниже минимально допустимой (0,5 бар), котел
автоматически останавливается и на дисплее высветится ошибка F37. С помо-
щью крана подпитки (поз. 1 рис. 6) нужно довести давление до необходимого
значения. По окончании операции всегда закрывайте кран подпитки.
Регулировка температуры в системе горячего водоснабжения (ГВС)
С помощью кнопок системы ГВС (поз. 11 и 12 рис. 1) можно изменить тем
-
пературу воды от минимальной 35°С до максимальной 55°С. Для исключения
преждевременного выхода из строя вторичного теплообменника котла не ре-
комендуется устанавливать температуру горячей воды выше той, которой Вы
будете пользоваться без подмеса холодной воды.
Рис. 6. Кран заполнения и подпитки котла
3. МОНТАЖ
3.1 Указания общего характера
УСТАНОВКА И НАСТРОЙКА КОТЛА ДОЛЖНА ОСУЩЕСТВЛЯТЬСЯ ТОЛЬКО
ПЕРСОНАЛОМ, ИМЕЮЩИМ НЕОБХОДИМУЮ КВАЛИФИКАЦИЮ, ПРИ СОБЛЮ
-
ДЕНИИ ПРИВЕДЕННЫХ В НАСТОЯЩЕЙ ИНСТРУКЦИИ УКАЗАНИЙ, ПРЕДПИ-
САНИЙ ДЕЙСТВУЮЩЕГО ЗАКОНОДАТЕЛЬСТВА, ПОЛОЖЕНИЙ МЕСТНЫХ
НОРМ И ПРАВИЛ, И В СООТВЕТСТВИИ С ПРИНЯТЫМИ ТЕХНИЧЕСКИМИ
ТРЕБОВАНИЯМИ.
3.2 Место установки
Установка и эксплуатация модификации «С» котла допускается только в по
-
мещениях, оборудованных постоянно действующей вентиляцией, обеспечиваю-
щей необходимый объем обмена воздуха. Недостаточный приток воздуха, необ-
ходимого для горения, будет препятствовать нормальной работе котла. Кроме
того, продукты сгорания, образующиеся в таких условиях, при попадании в по-
мещение могут серьезно угрожать здоровью и жизни находящихся там людей.
Камера сгорания котла модификации «F» изолирована от воздуха помеще-
ния. Тем не менее помещение, в котором устанавливается котел, должно иметь
достаточную вентиляцию для предотвращения опасных ситуаций в случае хотя
бы малых утечек газа. В соответствии со стандартом EN 297/А6 котел моди-
фикации «F» может работать в частично защищенном месте при температуре
окружающего воздуха не ниже -5°С.
В любом случае в месте установки котла не должны находиться пыль, огне-
опасные предметы и материалы или едкие газы.
Котел предназначен для навески на стену и поставляется в комплекте с под-
весным кронштейном. Прикрепите кронштейн к стене при соблюдении размеров,
приведенных на рисунке на обложке руководства, и повесьте на него котел. При
установке на стене должно быть обеспечено прочное и надежное крепление котла.
3.3 Гидравлические соединения
Предупреждения
Сливное отверстие предохранительного клапана должно быть соединено
с воронкой или со сливной трубой во избежание излияния воды на пол в случае
аварийного повышения давления в отопительном контуре. В противном случае
изготовитель котла не несет никакой ответственности за затопление помещения
при срабатывании предохранительного клапана.
Прежде чем приступать к подключению котла к системе газоснабжения, удо
-
стоверьтесь, что котел настроен для работы на имеющемся типе газа и тщатель-
но прочистите все трубы системы
Выполните подключения к соответствующим штуцерам согласно чертежу
(рис. 17, стр. 8-9) и в соответствии с символами, имеющимися на самом агрегате.
Примечание: аппарат оснащен внутренним байпасом системы отопления.
Характеристики воды для системы отопления
В случае, если жесткость воды превышает 25°F (1°F = 10 ppm СаСО
3
), ис-
пользуемая вода должна быть надлежащим образом подготовлена, чтобы пре-
дотвращать образование накипи в котле. Процесс обработки воды не должен
доводить ее жесткость ниже значения 15°F.
Использование антифриза разрешается только в случае необходимости
и исключительно, если его изготовитель дает гарантию, подтверждающую, что
продукция отвечает данному виду использования и не причинит вреда тепло-
обменнику котла и другим комплектующим и/или материалам, использованным
в конструкции котла и системы.
Работа котла рассчитана на использование в качестве теплоносителя воды.
Физические свойства антифриза отличаются от свойств воды (более низкие те-
плоёмкость и теплопроводность, повышенные вязкость, текучесть и коэффициент
теплового расширения, чувствительность к перегреву и ограниченный срок эксплу-
атации), что при неправильном расчёте системы отопления и нарушении условий
эксплуатации антифриза может привести к некорректной работе и даже к отказу
котла. Для исключения негативных последствий необходимо обратиться в проект-
ную организацию для выполнения расчёта параметров системы отопления, ра-
ботающей на антифризе. В дальнейшем, при эксплуатации антифриза в системе
отопления, необходимо строго соблюдать рекомендации завода – изготовителя
антифриза. Подробнее о правилах использования антифриза см. на стр. 12.
3.4 Присоединение к газопроводу
Газовую магистраль следует подключать к соответствующему штуцеру
(см. рис. 17) при соблюдении действующих норм, с помощью жесткой метал
-
лической трубы или бесшовного гибкого шланга из нержавеющей стали. Между
газовой магистралью и котлом следует установить газовый кран. Проверьте гер-
метичность всех газовых соединений.
3.5 Электрические соединения
Предупреждения
Аппарат должен быть подключен к надежной системе заземления, выполнен
-
ной в соответствии с действующими нормами техники безопасности. Эффектив-
ность контура заземления и его соответствие нормам должны быть проверены
квалифицированным персоналом. Изготовитель не несет никакой ответственно-
сти за ущерб, могущий быть причиненным отсутствием заземления аппарата.
Внутренние электрические соединения в котле уже выполнены, он снабжен
также сетевым шнуром «Y» с вилкой. Подключение к электрической сети должно
быть выполнено в виде отдельной розетки. На участке между котлом и источни-
ком электрического питания должен быть установлен защитный автомат с током
срабатывания 6А. При выполнении электрических соединений важно соблюсти
полярность (ФАЗА: коричневый провод / НЕЙТРАЛЬ: синий провод / ЗЕМЛЯ:
желто-зеленый провод.
Пользователю запрещается самостоятельно производить замену кабеля пи-
тания котла. В случае повреждения кабеля выключите аппарат и обращайтесь
к квалифицированному персоналу для его замены. В случае замены электриче-
ского кабеля, используйте исключительно кабель З×0,75 мм
2
с наружным диа-
метром не более 8 мм.
Комнатный термостат
ВНИМАНИЕ: КОМНАТНЫЙ ТЕРМОСТАТ ДОЛЖЕН БЫТЬ УСТРОЙСТВОМ
С КОНТАКТАМИ НЕ ПОД НАПРЯЖЕНИЕМ. ПОДАЧА НАПРЯЖЕНИЯ 230В НА
КЛЕММЫ КОМНАТНОГО ТЕРМОСТАТА ПОВЛЕЧЕТ ЗА СОБОЙ НЕПОДЛЕЖА-
ЩЕЕ РЕМОНТУ ПОВРЕЖДЕНИЕ ЭЛЕКТРОННОЙ ПЛАТЫ.
