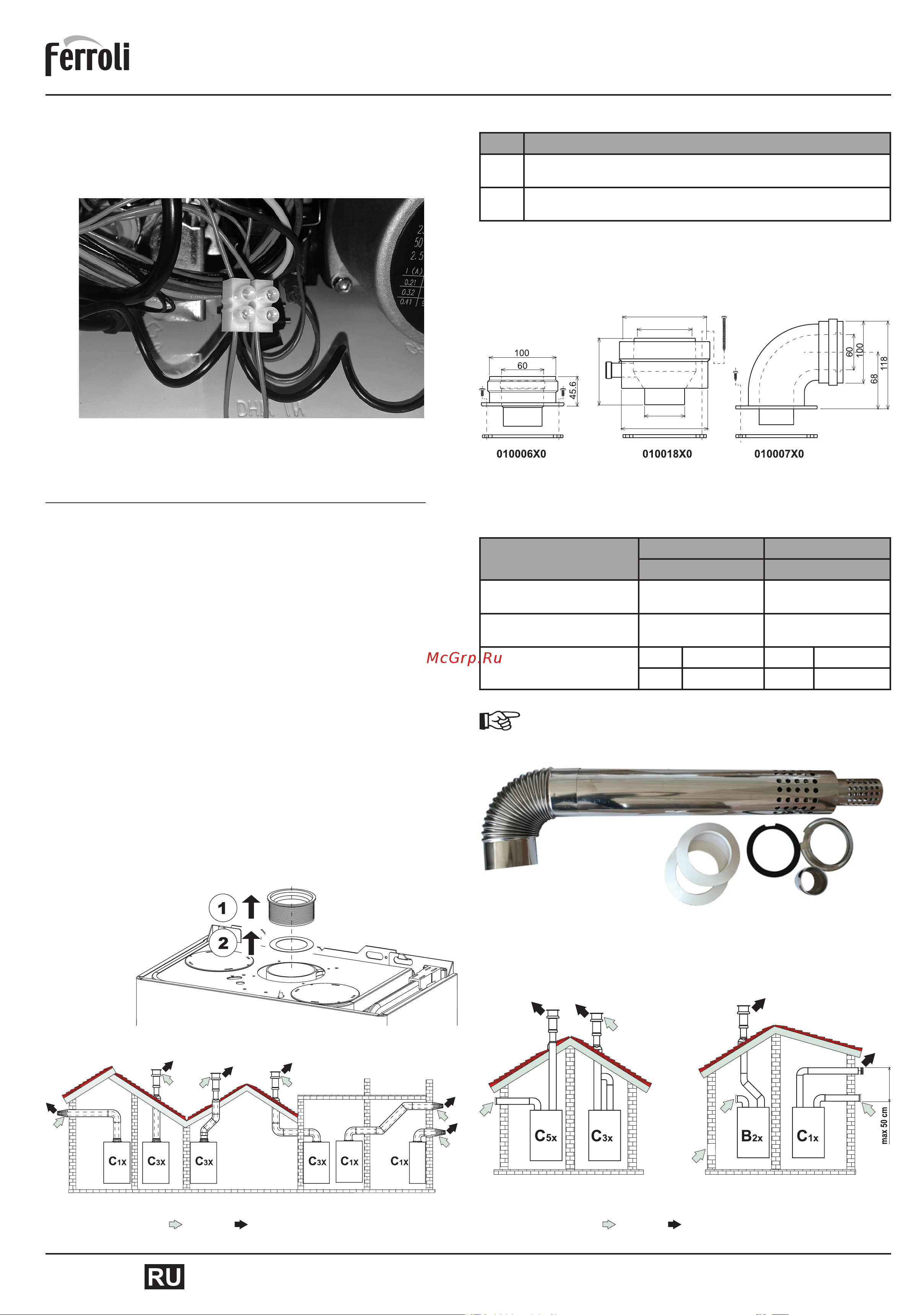

VITABEL

Доступ к электрической клеммной колодке

Сняв обшивку котла, можно получить доступ к клеммной колодке подклю-

чения комнатного термостата. По умолчанию на контактах клеммной колодки

установлена перемычка. В случае подключения к котлу комнатного термостата

перемычку необходимо удалить.

Таблица 2. Варианты исполнения

Тип Наименование

C1X Горизонтальные трубы для притока воздуха и удаления дымовых

газов через стену

C3X Вертикальные трубы для притока воздуха и удаления дымовых

газов через крышу

Для коаксиального подсоединения установите на агрегате один из следую

щих соединительных элементов.

Рис. 7. Доступ к клеммной колодке

подключения комнатного термостата

3.6 Воздуховоды для притока воздуха/удаления продуктов сгорания

Котел модификации «С» (открытая камера сгорания). Труба присоединения

к дымоходу должна иметь диаметр не меньший, чем диаметр соединительного

патрубка дымохода котла. После патрубка дымоход котла должен иметь вер

тикальный участок дымохода длиной не менее 0,5 метра. Размеры и монтаж

дымохода и присоединительной трубы должны соответствовать действующим

нормам.

Котел модификации «С» оборудован предохранительным термостатом ды-

мовых газов, блокирующим работу котла в случае плохой тяги или засорения

дымовой трубы. Запрещается вскрывать данное устройство или блокировать

его работу.

Котел модификации «F» (закрытая камера сгорания). Трубопроводы воздухо-

забора и дымоудаления присоединяются соответственно к системам аспирации

и дымоудаления, которые должны удовлетворять приведенным ниже требова-

ниям. Данный аппарат сертифицирован для применения со всеми конфигура-

циями воздуховодов Cny, указанными на табличке технических данных. Тем не

менее, возможно, что применение некоторых конфигураций ограничивается или

запрещается местными законами, нормами или правилами. Прежде чем при-

ступать к монтажу, внимательно ознакомьтесь с соответствующими предписа-

ниями и обеспечьте их строгое соблюдение. Кроме того, необходимо соблюдать

действующие правила, касающиеся расположения оголовков воздуховодов на

стене или крыше и минимальных расстояний от окон, стен, других воздуховодов

и т.д. (cм. рис. 11).

Диафрагмы

Для обеспечения работы котла модификации «F» необходимо выбрать

и установить нужную диафрагму, входящую в поставку агрегата, согласно ука-

заниям, приведенным далее в таблицах. Проверить, что в котле находится ди-

афрагма (в случае необходимости в ее использовании) и что она правильно

установлена.

Установка диафрагмы

Подсоединение с помощью коаксиальных труб

Рис. 8. Примеры присоединения с помощью коаксиальных труб

– воздух; – дымовые газы

Рис. 9. Начальные элементы для коаксиальных воздуховодов

Таблица 3. Диафрагмы для коаксиальных воздуховодов

Максимально

дoпycтимaя длина

Коаксиальный 60/100 Коаксиальный 80/125

5 м 10 м

Величина уменьшения

на каждое колено с углом 90°

1 м 0,5 м

Величина уменьшения

на каждое колено с углом 45°

0,5 м 0,25 м

Используемая диафрагма 0–2 м Ø43 0–3 м Ø43

2–5 м

Без диафрагмы

3–10 м

Без диафрагмы

Внимание: для котлов Vitabel F 40 используется коаксиальный

дымоход 80/125 (рис. 9А), артикул 902601230.

Ø60

Ø82

Ø130

Ø126

Ø100

Рис 10. Примеры присоединения с помощью раздельных труб

– воздух; – дымовые газы

Подсоединение с помощью раздельных труб

Рис 9А. Коаксиальный дымоход 80/125 (арт. 902601230)
