5
VITABEL
Таблица 4 – Варианты исполнения
Тип Наименование
C1X Горизонтальные трубы для притока воздуха и удаления дымовых
газов через стену. Оголовки для удаления дымовых газов и притока
воздуха должны быть коаксиального типа или установлены на неболь
-
шом расстоянии друг от друга (не более 50 см), чтобы они подверга-
лись одинаковым ветровым воздействиям
C3X Вертикальные трубы для притока воздуха и удаления дымовых газов
через крышу. Оголовки для удаления дымовых газов и притока возду
-
ха как для типа C1X
C5X Горизонтальные или вертикальные трубы для удаления дымовых га
-
зов и притока воздуха с оголовками, расположенными в местах с раз-
ным давлением. Отверстия для удаления дымовых газов и притока
воздуха не должны находиться на противоположных стенах
C6X Отдельные системы притока воздуха и удаления дымовых газов, вы
-
полненные из труб одобренного типа (согласно стандарту EN 1856/1)
B2X Забор приточного воздуха из помещения, где установлен аппарат,
и удаление дымовых газов через стену или крышу
ВНИМАНИЕ – В ПОМЕЩЕНИИ ДОЛЖНА БЫТЬ
ПРЕДУСМОТРЕНА ЭФФЕКТИВНАЯ СИСТЕМА ВЕНТИЛЯЦИИ
Для подсоединения с помощью раздельных труб установите на котел следу
-
ющие соединительные элементы:
00
B6 00
00
D3 00
E4 00
F6 00
G3 00
H3 00
I3 00
L2 500
M1 500
N1 000
O2 000
P3 000

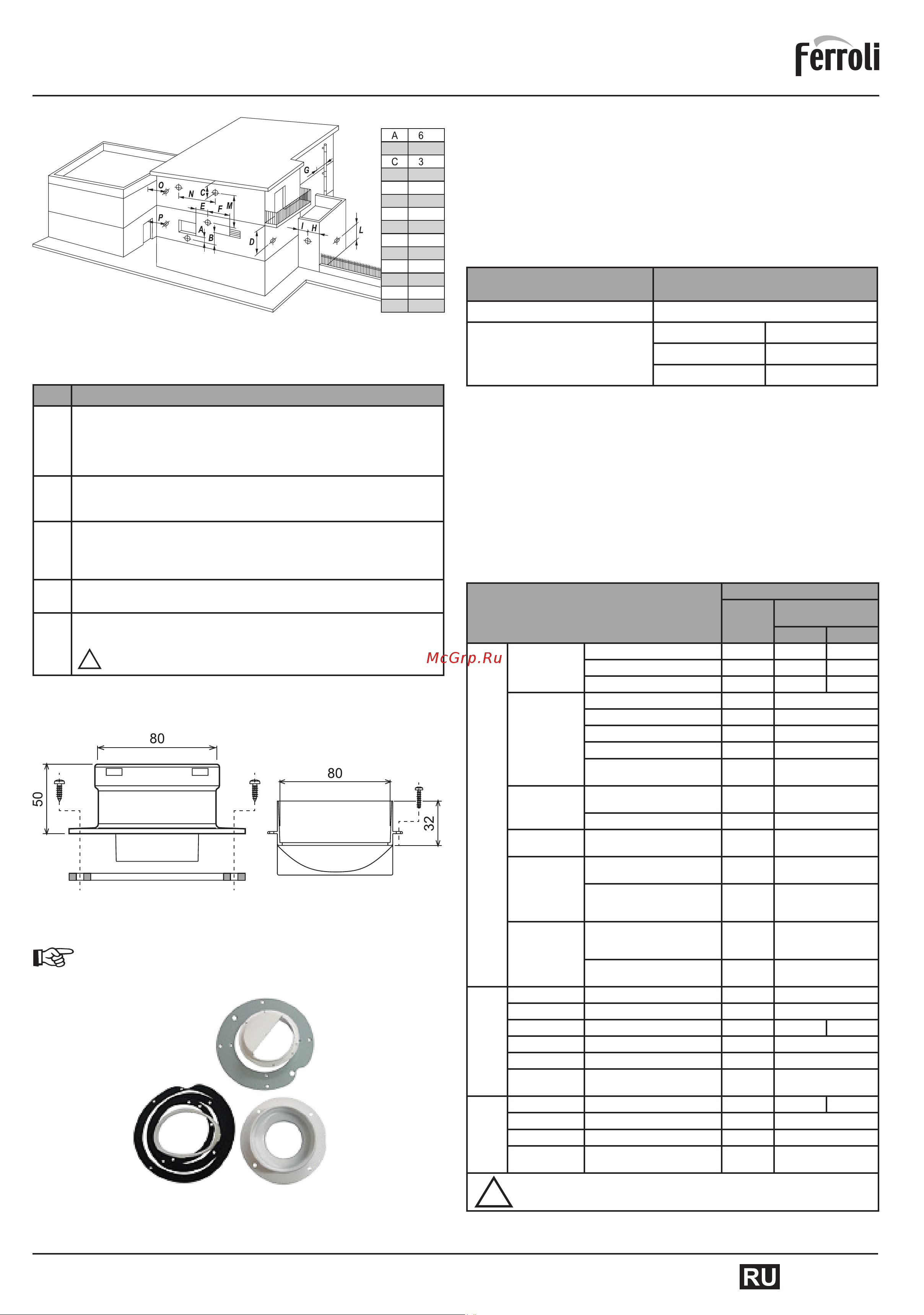

Рис. 11. Варианты расположения оголовка дымохода
!
Рис. 12. Соединительный элемент
для раздельного дымоудаления (арт. 010011Х0)
Рис. 12А. Комплект фланцев раздельного дымоудаления (арт. 902619360)
Перед тем, как приступать к выполнению монтажа проверьте правильность
используемой диафрагмы и не превышение максимально допустимой длины,
используя для этого простой расчет:
1. Окончательно определите схему прокладки раздельных воздуховодов,
включая аксессуары и выходные оголовки.
2. В соответствии с таблицей 6 определите потери в м
экв
(эквивалентных ме-
трах) на каждом компоненте в зависимости от его расположения.
3. Проверьте, чтобы общая величина сопротивления была меньше или рав-
ной максимально допустимой величине, указанной в таблице 5.
Таблица 5. Диафрагмы для раздельных воздуховодов
Раздельные трубы
FORTUNA F
Максимально допустимая длина 60 м
экв
Используемая диафрагма
0–20 м
экв
Ø43
20–45 м
экв
Ø47
45–60 м
экв
Без диафрагмы
Для котлов типа С7 – недопустима эксплуатация чердака в качестве жилого
помещения; стабилизатор тяги и воздушный клапан должны устанавливаться
в чердаке здания.
Для котлов типа С – недопустимо проникновение конденсата внутрь котла;
максимальная допустимая температура воздуха для горения 80°С; максималь
-
ное содержание СО
2
в воздухе для горения 1,6%.
Для котлов типа С1 и СЗ – отверстия, выходящие в терминал, из отдельных
каналов, должны умещаться в квадрат со стороной 50 см, при этом для СЗ рас-
стояние между плоскостями двух отверстий должно составлять 50 см.
Для котлов типа С4 – котлы этого типа с соединительными каналами пригод-
ны только для подключения к газоходу с естественной тягой.
Таблица 6. Принадлежности
Потери в м
экв
Приток
воздуха
Удаление
продуктов сгорания
Верт.
Гориз.
Ø80
ТРУБА
0,5 м 0,5 0,5 1,0
1 м 1,0 1,0 2,0
2 м 2,0 2,0 4,0
КОЛЕНО
45° 1,2 2,2
45° 1,2 2,2
90° 2,0 3,0
90° 1,5 2,5
90° контрольная точка
для замеров
1,5 2,5
СТАКАН
с контрольной точкой
для замеров
0,2 0,2
для слива конденсата
– 3,0
ТРОЙНИК
со штуцером
для слива конденсата
– 7,0
ТЕРМИНАЛ
для притока воздуха
настенный
2,0 –
для удаления продуктов
сгорания настенный
с защитой от ветра
– 5,0
ДЫМОХОД
раздельный для притока
воздуха/удаления продук-
тов сгорания диам. 80/80
– 12,0
только для удаления
дымовых газов Ø80
– 4,0
Ø100
СГОН Ø80–Ø100 0,0 0,0
Ø100–Ø80 1,5 3,0
ТРУБА 1 м 0,4 0,4 0,8
КОЛЕНО 45° 1,0 0,6
90° 0,8 1,3
ТЕРМИНАЛ
для притока воздуха
настенный
1,5 –
Ø60
ТРУБА 1 м – 2,0 6,0
КОЛЕНО 90° – 6,0
СГОН 80–60 – 8,0
ТЕРМИНАЛ
Для дымовой трубы,
настенный
– 7,0
ВНИМАНИЕ: УЧИТЫВАЙТЕ ДРУГИЕ ПОТЕРИ НАПОРА
ПРИНАДЛЕЖНОСТЕЙ Ø60, ИСПОЛЬЗУЙТЕ ИХ ТОЛЬКО
ПРИ НЕОБХОДИМОСТИ И НА ПОСЛЕДНЕМ ТРАКТЕ ДЫМОХОДА
!
Внимание: для котлов Vitabel F40 используется комплект флан-
цев раздельного дымоудаления арт. 902619360 (рис. 12А)
