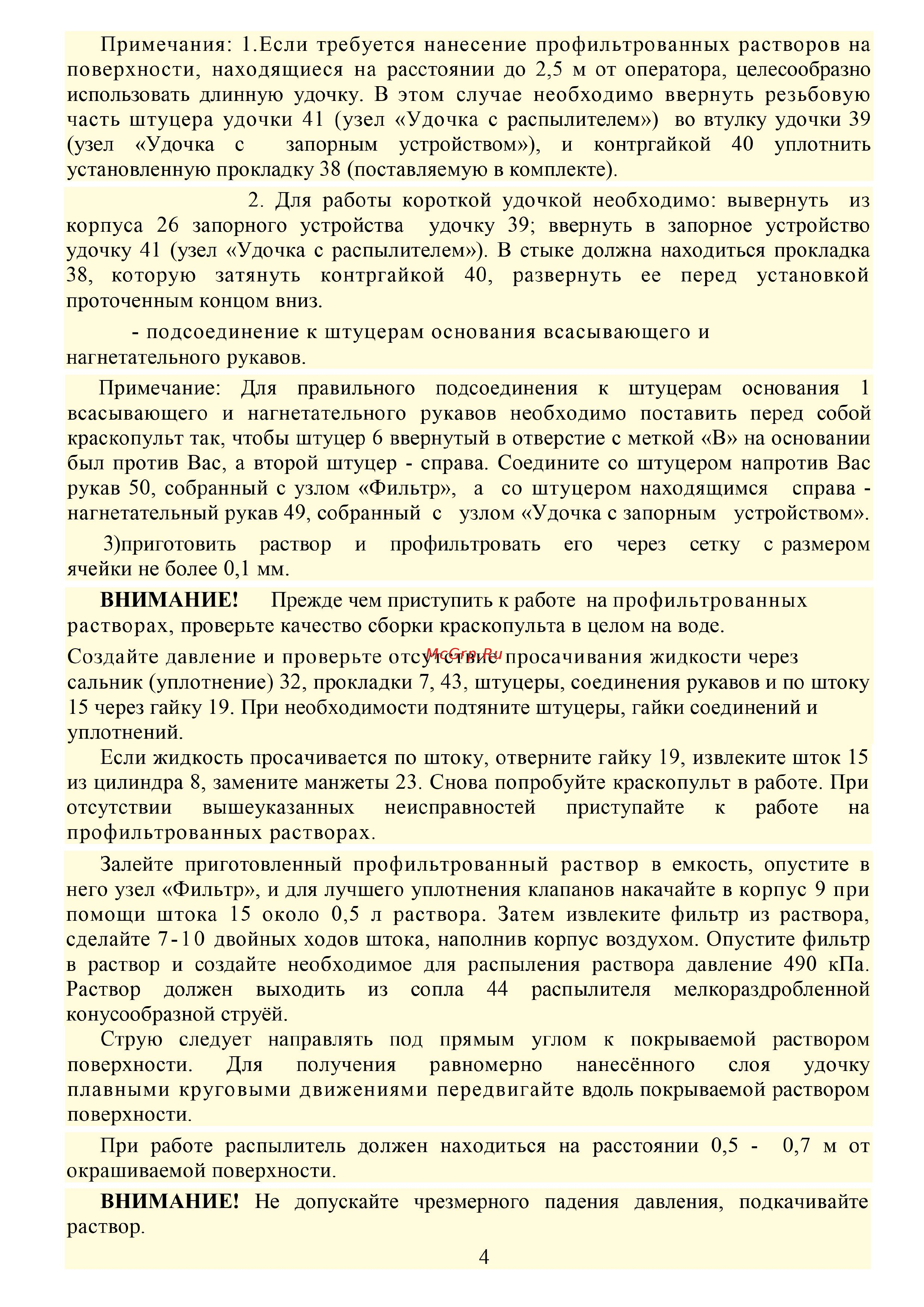

Примечания 1 Если требуется нанесение профильтрованных растворов на поверхности находящиеся на расстоянии до 2 5 м от оператора целесообразно использовать длинную удочку В этом случае необходимо ввернуть резьбовую часть штуцера удочки 41 узел Удочка с распылителем во втулку удочки 39 узел Удочка с запорным устройством и контргайкой 40 уплотнить установленную прокладку 38 поставляемую в комплекте 2 Для работы короткой удочкой необходимо вывернуть из корпуса 26 запорного устройства удочку 39 ввернуть в запорное устройство удочку 41 узел Удочка с распылителем В стыке должна находиться прокладка 38 которую затянуть контргайкой 40 развернуть ее перед установкой проточенным концом вниз подсоединение к штуцерам основания всасывающего и нагнетательного рукавов Примечание Для правильного подсоединения к штуцерам основания 1 всасывающего и нагнетательного рукавов необходимо поставить перед собой краскопульт так чтобы штуцер 6 ввернутый в отверстие с меткой В на основании был против Вас а второй штуцер справа Соедините со штуцером напротив Вас рукав 50 собранный с узлом Фильтр а со штуцером находящимся справа нагнетательный рукав 49 собранный с узлом Удочка с запорным устройством 3 приготовить раствор и профильтровать его через сетку с размером ячейки не более 0 1 мм ВНИМАНИЕ Прежде чем приступить к работе на профильтрованных растворах проверьте качество сборки краскопульта в целом на воде Создайте давление и проверьте отсутствие просачивания жидкости через сальник уплотнение 32 прокладки 7 43 штуцеры соединения рукавов и по штоку 15 через гайку 19 При необходимости подтяните штуцеры гайки соединений и уплотнений Если жидкость просачивается по штоку отверните гайку 19 извлеките шток 15 из цилиндра 8 замените манжеты 23 Снова попробуйте краскопульт в работе При отсутствии вышеуказанных неисправностей приступайте к работе на профильтрованных растворах Залейте приготовленный профильтрованный раствор в емкость опустите в него узел Фильтр и для лучшего уплотнения клапанов накачайте в корпус 9 при помощи штока 15 около 0 5 л раствора Затем извлеките фильтр из раствора сделайте 7 10 двойных ходов штока наполнив корпус воздухом Опустите фильтр в раствор и создайте необходимое для распыления раствора давление 490 кПа Раствор должен выходить из сопла 44 распылителя мелкораздробленной конусообразной струёй Струю следует направлять под прямым углом к покрываемой раствором поверхности Для получения равномерно нанесённого слоя удочку плавными круговыми движениями передвигайте вдоль покрываемой раствором поверхности При работе распылитель должен находиться на расстоянии 0 5 0 7 м от окрашиваемой поверхности ВНИМАНИЕ Не допускайте чрезмерного падения давления подкачивайте раствор 4
