ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ
Возможные проблемы с работой краскопульта
Проблема
Где это
произошло
Деталь, которая будет
проверена
Причина
Средство
R1
R2
R3
R4
Утечка воздуха (из
воздушной головки)
Пневмоклапан
Пневмоклапан
Грязь или повреждение
седла
+
+
Седло пневмоклапана
Грязь или повреждение
+
+
Износ пружины
+
Уплотнительное
кольцо
Повреждение или износ
+
Утечка краски
Дюза
Сочленение дюза -
игла
Грязь, повреждение или
износ
+
+
Ослабление рег. Подачи
краски
+
Износ пружины иглы
+
Дюза-корпус
пистолета
Негерметичность
+
Грязь или повреждение
седла
+
+
Уплотнитель иглы
Игла не возвращается из-за
слишком тугой затяжки
+
+
Игла не возвращается из-за
наслоения краски
+
+
Игла
Игла-дюза
Износ
+
+
Уплотнитель иглы
Недостаточное сжатие
+
Краска не течет
Дюза
Рег. Подачи краски
Недостаточное открытие
+
Отверстие дюзы
Забит
+
Фильтр краски
Забит
+
+
РАСПАКОВКА
Внимание! Если некоторые части потеряны, не начинайте работу, пока не замените их.
1. Аккуратно доставайте части из коробки.
2. Убедитесь, что присутствуют все части, включенные в деталировку.
3. Внимательно осмотрите части, чтобы убедиться, что инструмент не был поврежден во время
перевозки.
4. Не выбрасывайте упаковку, пока не убедитесь, что инструмент работает нормально.
УТИЛИЗАЦИЯ ИНСТРУМЕНТА
Если инструмент был поврежден без возможности ремонта, не выбрасывайте его. Принесите его в соответствующее учреждение по
переработке отходов.

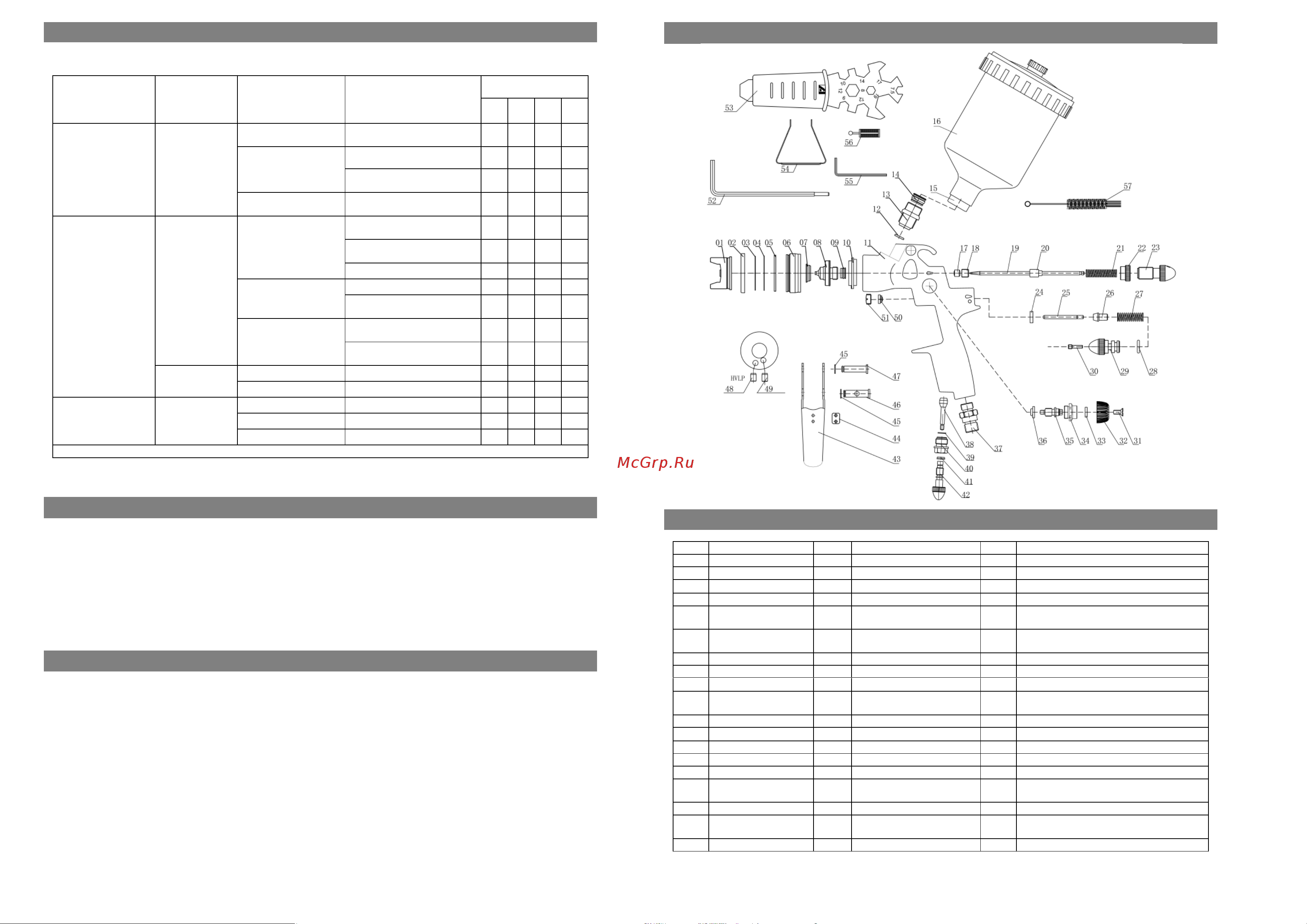

СХЕМА В РАЗБОРЕ
СПЕЦИФИКАЦИЯ ДЕТАЛЕЙ
No.
Наименование
No.
Наименование
No.
Наименование
01
Воздушная голова
20
Упор иглы
39
Шайба
02
Удерживающее кольцо
21
Пружина иглы
40
Корпус регулятора воздуха
03
Уплотнитель
22
Контргайка регулятора
41
Уплотнитель
04
Уплотнитель
23
Регулятор иглы
42
Ручка регулятора
05
Герметизационный
уплотнитель
24
Уплотнитель клапана
43
Курок
06
Кольцо воздушной
головы
25
Игла клапана
44
Вставка
07
Кольцо дюзы
26
Клапан
45
Стопорное кольцо
08
Дюза
27
пружина
46
Ось курка
09
Уплотнитель дюзы
28
Уплотнитель
47
Ось курка
10
Распределительное
кольцо
29
Заглушка
48
Гильза воздушного отверстия (LVMP – 4 мм)
11
Корпус
30
Фиксирующий винт
49
Гильза воздушного отверстия (HVLP – 3.4 мм)
12
Уплотнитель
31
Винт
50
Уплотнитель клапана
13
Муфта
32
Ручка регулировки факела
51
Корпус уплотнителя
14
Уплотнитель бачка
33
Уплотнитель
52
Шестигранный ключ
15
Резьба
34
Корпус регулятора
53
Ключ универсальный
16
Бачек
35
Регулировочный винт
54
Инструмент для снятия распределительного
кольца
17
Сальник иглы
36
Уплотнитель
55
Шестигранный ключ
18
Винт регулировки
сальника
37
Впускное отверстие
56
Фильтр
19
Игла
38
Игла подачи воздуха
57
Ерш для чистки
