НПП ОРИОН ОРИОН ELM 327 bluetooth [2/2] Орио
Рис. 5.1
**
Отключите функции авторизации и шифрования.
3.3 НАСТРОЙКА BLUETOOTH на КПК 6. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
В режиме добавления парного устройства выполните поиск
устройств Bluetooth.
Настройка КПК с драйвером
w Напряжение питания 12 В
Не ставьте устройство парным. Необходимо выполнить
Bluetooth Broadcom
w Потребляемый ток не более 150 мА
O
только поиск, чтобы устройство отобразилось в списке.
w Диапазон рабочих температур от -25до+40 С
Выйдите из настроек Bluetooth.
Подключите адаптер к диагностическому разъему OBD II в
w Габариты 87х48х25 мм
Установите на КПК программу “Assign Port x500”. П
автомобиле.
Перезагрузите КПК.
Запустите программу “Assign Port x500”.
Откройте настройки Bluetooth,
Выберите из списка портов созданный Вами СОМ-порт и
включите Bluetooth.
нажмите “Далее”.
Откройте вкладку “Службы”, откроется список служб,
Выберите в списке устройство "ELM327”.
выберите “Последовательный порт”.
Нажмите “Готово”.
Отметьте “Включить службу”
Перезагрузите КПК.
Отметьте “Безопасное соединение”.
7. КОМПЛЕКТ ПОСТАВКИ
Нажмите “Дополнительно”.
Запомните номер исходящего СОМ-порта (номер порта
w Коробка упаковочная . . . . . . . . . . . . . . . . . 1 шт.
необходимо указывать при дальнейших настройках
w Инструкция по эксплуатации . . . . . . . . . . . 1 шт.
программы).
w Адаптер . . . . . . . . . . . . . . . . . . . . . 1 шт.
Отметьте текст “Стандартное устройство...”
w Диск с драйверами . . . . . . . . . . . . . . . . . . . 1 шт.
Выйдите из настроек.
5. ПОДКЛЮЧЕНИЕ
Настройка КПК с драйвером
Bluetooth Microsoft
к диагностическому разъему автомобиля
Настройка СОМ-порта на примере КПК FUJITSU
SIEMENS Pocket LOOX N560
8. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Подключите адаптер к диагностическому разъему OBD II в
ис.
Гарантийный срок эксплуатации прибора - 12 месяцев со
автомобиле.
дня продажи. Предприятие-изготовитель обязуется в
Включите Bluetooth. Откройте на КПК
течении гарантийного срока производить безвозмездный
Настройки -> Соединения -> Bluetooth.
ремонт при соблюдении потребителем правил эксплуатации.
На закладке Режим отметьте Вкл. Bluetooth
Без предъявления гарантийного талона, при механических
На закладке Связанные устройства выберите “Новое

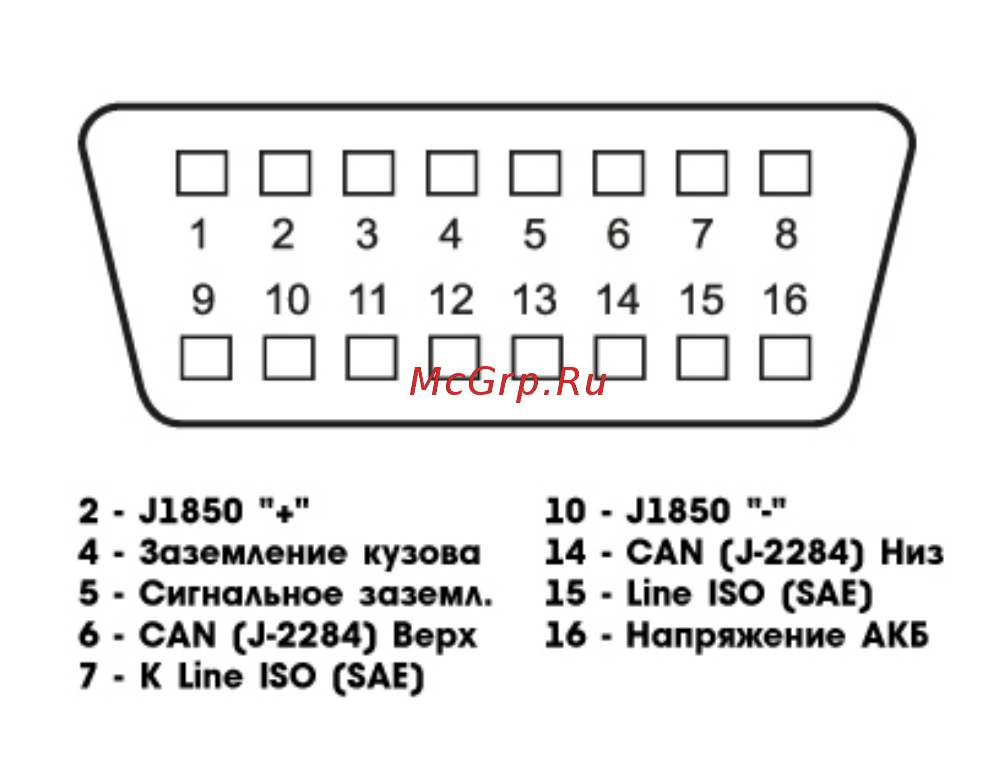

ДИАГНОСТИЧЕСКАЯ КОЛОДКА OBD II
повреждениях и неисправностях, возникших из-за
партнерство...”
неправильной эксплуатации, гарантийный ремонт не
Выберите в списке устройств "ELM327”
осуществляется.
Отметьте службу “Serial Port” и нажмите “Конец”
В случае неисправности, при соблюдении всех требований
На закладке СОМ-порты выберите “Новый исходящий порт”
эксплуатации, обмен прибора производится по месту продажи.
Выберите в списке устройств "ELM327” и нажмите “Далее”
Выберите свободный СОМ-порт и запомните номер порта.
Нажмите “Конец”.
Выйдите из настроек Bluetooth.
Настройка СОМ-порта на примере КПК
Дата продажи _________________
Glofih x500+
Подключите адаптер к диагностическому разъему OBD II в
автомобиле.
Подпись продавца ______________
Включите Bluetooth.
Откройте настройки Bluetooth.
На закладке Последовательный порт создайте новый СОМ-
__________________________________________________
порт.
* Протоколы поддерживает только адаптер
На закладке Служба выберите службу “Последовательный
ELM 327 - Bluetooth
порт” и “Запуск”.
рограмму
можно скачать из интернета.
включите - отключить
Вставьте адаптер, рис. 1.1, 1.2, в разъем диагностической
колодки OBD II в автомобиле. Внешний вид разъема
приведен на р 5.1. Ра с по л о ж е н ие д иа г н о с т ич е с к о й
колодки зависит от модели автомобиля.
При возникновении проблем с функционированием
прибора обращайтесь за консультацией по телефону
(812) 708-20-25 или на форум: http://orionspb.ru/forum
Сделано в Китае по заказу: ООО "НПП "ОРИОН"
192283, Санкт-Петербург, Загребский бульвар, д.33
E-mail: orion@orionspb.ru, http://www.OrionSPb.ru
Адаптер ELM 327 - Bluetooth. Стр. 2
