POLSKI pl

* w zależności od wyposażenia

Przed uruchomieniem urządzenia sprawdzić,

czy napięcie i częstotliwość sieci podane na

tabliczce znamionowej są zgodne z parametrami

zasilania sieciowego w miejscu pracy.

Na zasilaniu elektrycznym zainstalować

wyłącznik różnicowoprądowy (RCD) o maks.

prądzie wyzwalającym 30 mA.

6.1 Zamocować uchwyt dodatkowy

Zawsze pracować z zamocowanym

uchwytem pałąkowym (1) albo uchwytem

bocznym (5) (zależnie od wyposażenia)!

Zamocować uchwyt zgodnie z ilustracją (patrz

strona 2, zdj. A).

Zamocować (1) uchwyt pałąkowy

-Nasadzić podkładki ustalające (2) z lewej i prawej

strony uchwytu (1).

-Wsunąć uchwyt (1) podkładkami ustalającymi (2)

z przodu na obudowę przekładni.

- Śruby skrzydełkowe (3) wetknąć z lewej i prawej

strony w uchwyt (1) i lekko przykręcić.

-Ustawić żądany ką

t uchwytu (1).

-Mocno dociągnąć ręcznie śruby skrzydełkowe (3)

z lewej i prawej strony.

Przymocować uchwyt boczny (5) (zależnie od

wyposażenia, tylko dla modeli KFM 15-10 F,

KFMPB 15-10 F):

Przy frezowaniu krawędzi o niewielkich kątach

(ustawienie < 30°) zależnie od warunków

przydatne może się okazać stosowanie uchwytu

bocznego zamiast (5) uchwytu pałąkowego (1). Aby

pewnie trzymać urządzenie, przy większych kątach

zawsze używać uchwytu pałąkowego (1).

- Uchwyt boczny (5) mocno przykręcić z lewej lub

z prawej strony urządzenia.

Przed przystąpieniem do regulacji ustawień,

przezbrajania, konserwacji lub czyszczenia

wyciągnąć wtyczkę z gniazda sieciowego.

Wieloostrzowe płytki przestawne, uchwyt

wieloostrzowych płytek przestawnych,

obrabiany element i wióry mogą być gorące po

zakończeniu pracy. Używać ochronnych rękawic

roboczych.

Niebezpieczeństwo zmiażdżenia! Używać

ochronnych rękawic roboczych.

7.1 Ustawianie kąta fazki

1. Odczytać na skali (16) ustawiony kąt fazki.

2. Odkręcić śruby (12) i przesunąć do góry obie

blaszane osłony przed wiórami (13) (po lewej i

prawej stronie urządzenia).

3. Odkręcić śruby (17) (przednią i tylną), a

następnie ustawić żądany kąt fazki obracając

szynę prowadzącą (14). Odczytać na skali (16)

ustawiony kąt fazki.

4. Mocno dokręcić obie śruby (17) (przednią i

tylną).

5. Obie blaszane osłony przed wiórami (13) (po

lewej i prawej stronie urządzenia) przesunąć

całkowicie w dół. Dokręcić ś

ruby (12) (po lewej i

prawej stronie urządzenia).

6. Poprzez zmianę kąta fazki zmienia się też

wysokość fazki (w zależności od konstrukcji).

Dlatego po każdym przestawieniu kąta fazki

należy też na nowo ustawić wysokość fazki.

Patrz rozdział 7.2

7.2 Ustawianie wysokości fazki

Najpierw ustawić kąt fazki:

1. Najpierw sprawdzić, czy ustawiono żądany kąt

fazki: odczytać na skali (16) ustawiony kąt fazki.

Ew. ustawić. Patrz rozdział 7.1

Określenie wartości nastawczej:

Wskazówka: fazki o dużej wysokości należy

wykonywać zawsze w kilku frezowaniach

(przynajmniej 3). Twarde materiały wymagają

jeszcze więcej frezowań. Zaletami takiego sposobu

pracy są: dłuższa żywotność wieloostrzowej płytki

przestawnej, wyższa jakość powierzchni produktu i

przyjemniejsza praca.

Nie przekraczać podanej niżej „wartości

maksymalnej wysokości fazki na jedno

frezowanie”.

KFM 15...(przy 45°):

1. frezowanie: maks. 6 mm

2. i 3. frezowanie: maks. 2 mm

KFM 17...(przy 45°):

1. frezowanie: maks. 9 mm

2. i 3. frezowanie: maks. 3 mm

Nie przekraczać maksymalnej dopuszczalnej

wysokości fazki (h

max

) (patrz rozdział Dane

techniczne).

W celu uzyskania optymalnej jakości powierzchni,

w ostatnim frezowaniu zalecane jest skrawanie

minimalnej ilości materiału.

2. Wybrać wykres właściwy dla danego urządzenia

(patrz strona tylna).

3. Wybrać właściwą linię dla ustawionego kąta

fazki (patrz strona tylna).

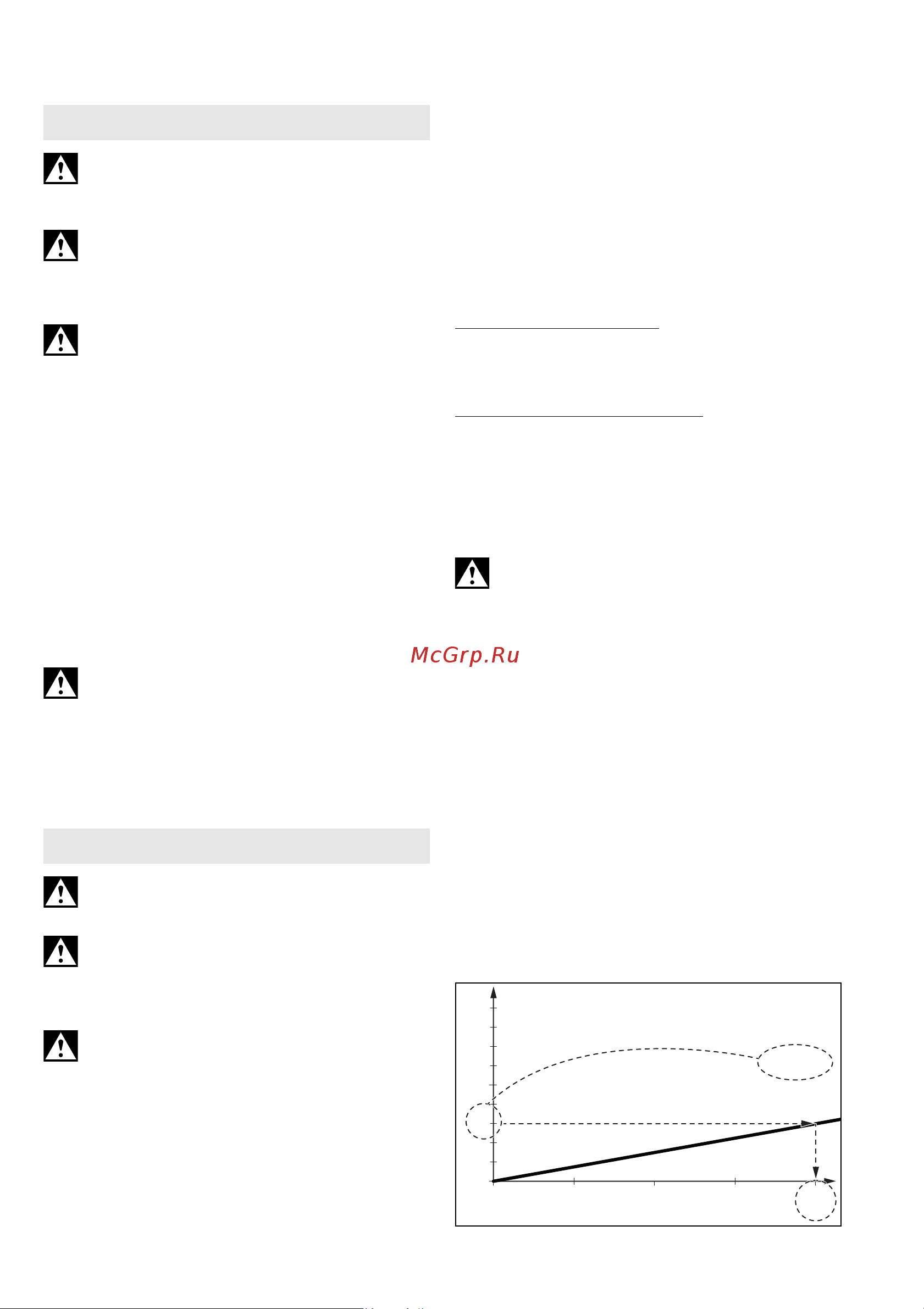

4. Przykład dla kąta fazki 45° i żądanej wysokości

fazki 3 mm (patrz il. poniżej). Wynik: wartość

nastawcza = 2,0.

6. Uruchomienie

7. Ustawianie

2,0

0,10

h (mm)

a = 45°
