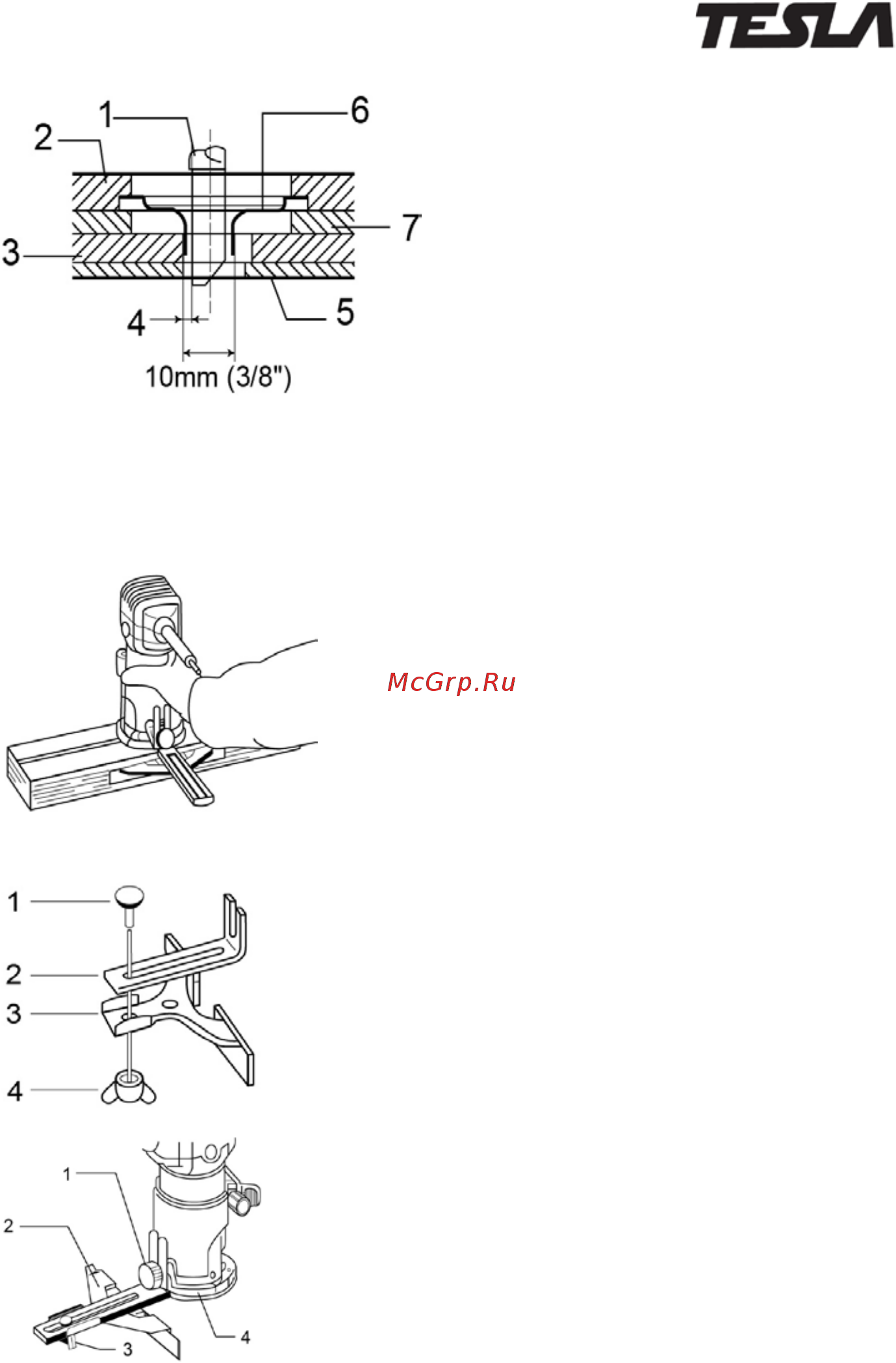

1. Цилиндрическая фреза

2. Опорная плита

3. Лекало

4. Расстояние (x)

5. Обрабатываемая поверхность

6. Копир (10мм)

7. Защита основания фрезера

Ширина реза будет отличаться от ширины лекала. Допускается наличие

расстояния (Х) (4) между фрезой и внешней стороной копира (6). Расстояние (Х)

рассчитывается следующим образом:

Расстояние (Х) = (внешний диаметр копира – диаметр фрезы)/2.

Параллельная направляющая.

Параллельная направляющая удобна для

создания прямых резов, снятия острых углов,

создания пазов.

Закрепите держатель направляющей (2) и направляющую (3) с помощью болта

(1) и барашковой гайки (4).

1. Болт

2. Держатель направляющей

3. Параллельная направляющая

4. Барашковая гайка

Прикрепите направляющую с помощью барашкового

винта (1) закрепите параллельную направляющую на

фрезере. Ослабьте барашковую гайку и установите

необходимое расстояние между фрезой и

параллельной направляющей. Надежно затяните

барашковую гайку.

1. Барашковый винт

2. Направляющая прямого реза
