www.teslatools.cz

3. Барашковая гайка

4. Станина

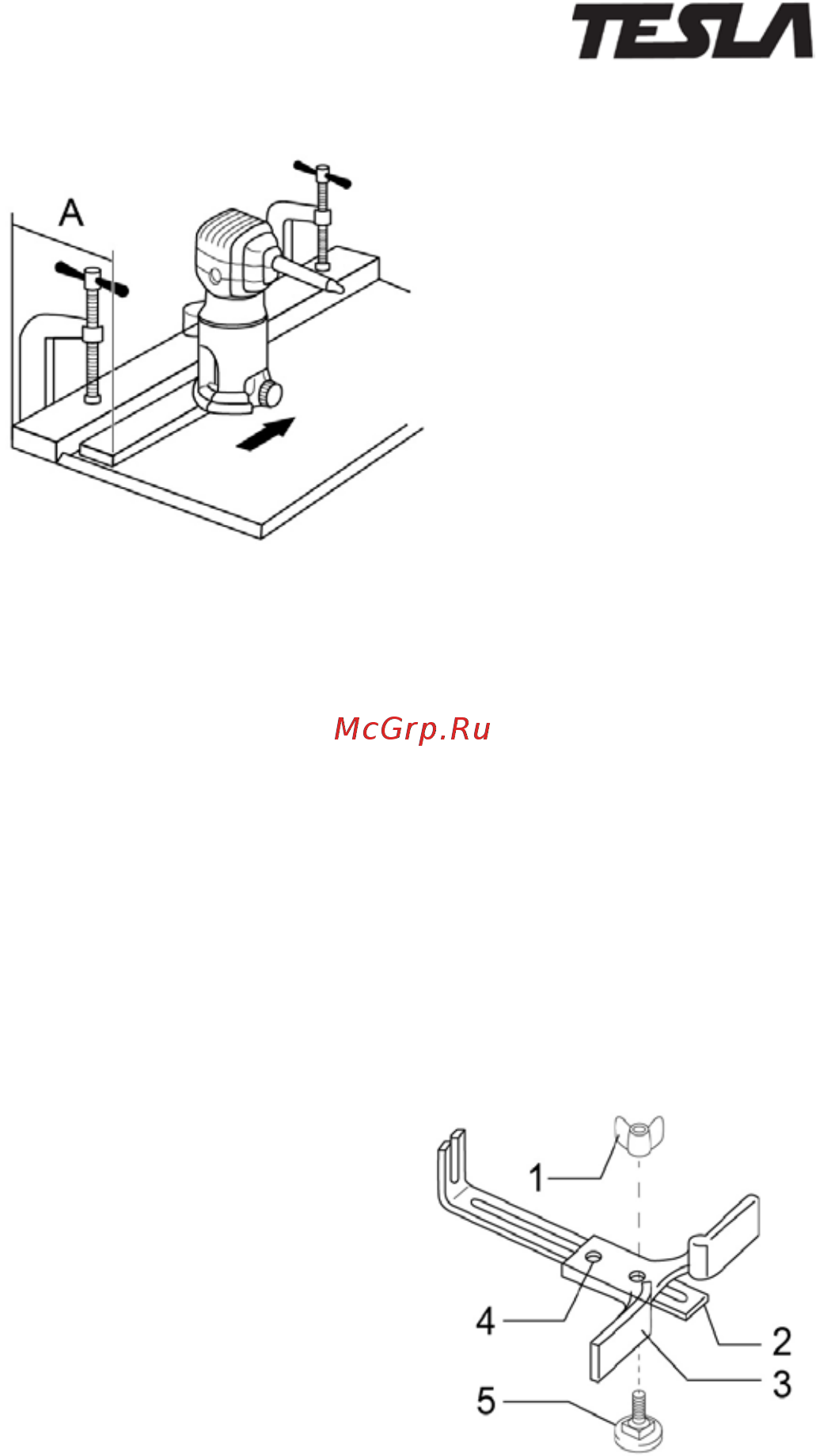

При фрезеровании удерживайте параллельную направляющую плотно прижатой

к краю обрабатываемой поверхности. Если расстояние между краем

обрабатываемой поверхности (А) и местом пила слишком велико или край

обрабатываемой поверхности неровный, использование параллельной

направляющей невозможно. В таком случае используйте в качестве

дополнительной направляющей ровную прямую доску. Плотно прижмите ее к

обрабатываемой поверхности и используйте ее как дополнительную

направляющую для работы с фрезером. Двигайте фрезер вдоль края

направляющей доски в направлении указанном на рисунке стрелкой.

Круговое фрезерование.

Круговое фрезерование может осуществляться в случае, если держатель

направляющей и параллельная направляющая закреплены между собой так, как

показано на рисунке ниже.

Минимальный и максимальный радиусы круга (расстояние между центром круга

и центром фрезы):

Min.: 70мм

Max.: 221мм

Для круговой резки радиусом от 70 до 121 мм и

кругового фрезерования радиусом от 121 до 221

мм:

1. Барашковая гайка

2. Держатель направляющей

3. Направляющая

4. Отверстие для крепежа

5. Винт

Направляющая кругового реза не может быть использована для резки круга

радиусом от 172 до 186 мм.
