ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ

Паспорт разработан в соответствии с требованиями ГОСТ 2.601

1.Назначение и область применения

1.1. Коллекторные кронштейны служат для крепления пары (подающий и

обратный) стандартных коллекторов с Ду 1" к несущей конструкции (стене

или коллекторному шкафу).

1.2. Кронштейны состоят из крепежной планки, выполненной из стальной

анодированной полосы толщиной 3мм, к которой с помощью винтов

крепится пара стальных никелированных хомутов толщиной 1мм. В хомуты

вставлены прокладки из эластомера, которые являются тепло - и

виброзащитными, а также предохраняют поверхность коллекторов от

механических повреждений. Крепление кронштейнов осуществляется к стене

или коллекторному шкафу саморезами или винтами. Кронштейны

обеспечивают разнос коллекторов по высоте на 200 мм (между осями) и на 32

мм по глубине.

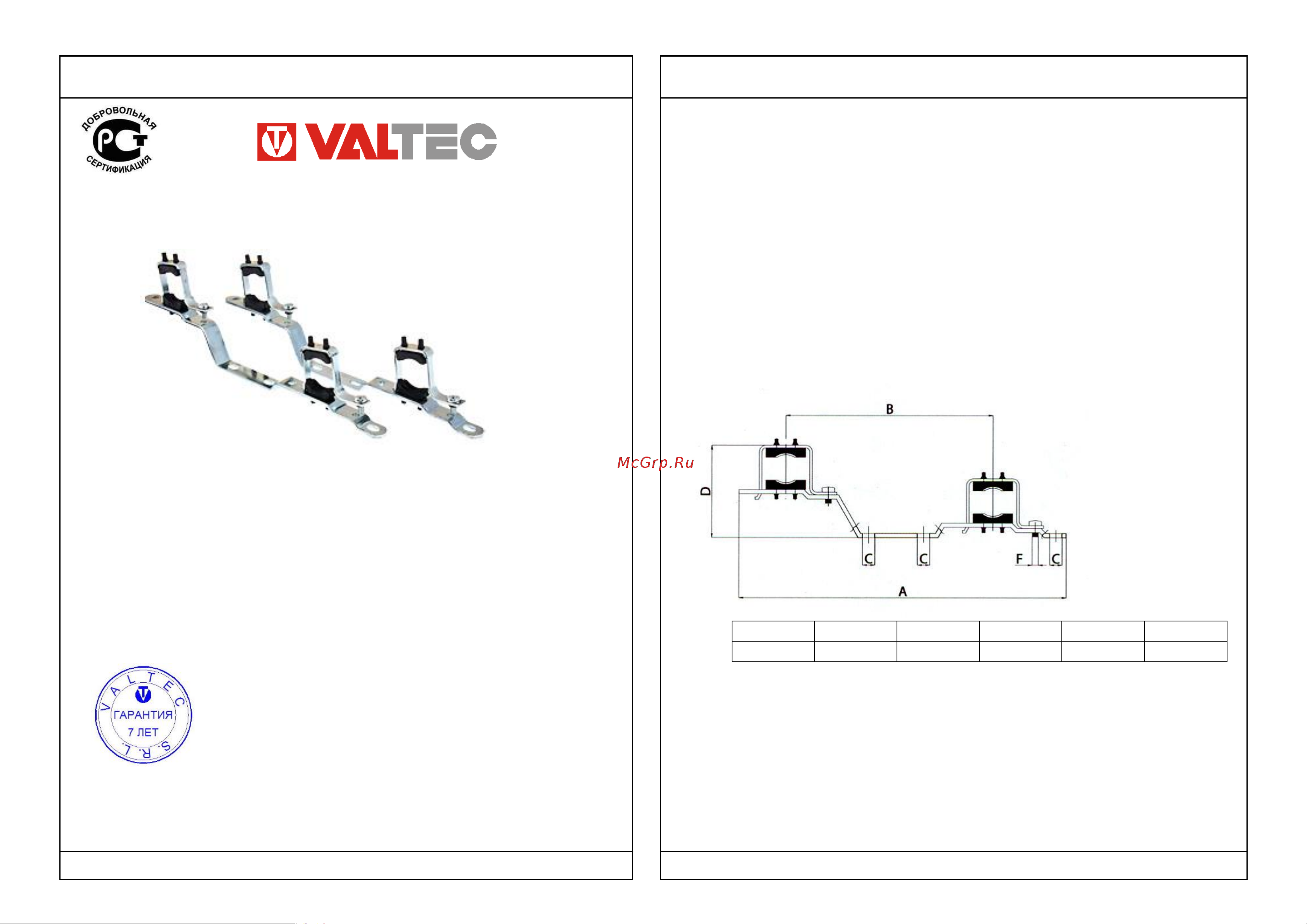

2.Габаритные размеры

3.Указания по монтажу

3.1.Монтаж изделия следует производить в соответствии с требованиями СП

73.13330.2012 «Внутренние санитарно-технические системы зданий».

3.2. Кронштейны крепятся к несущим конструкциям с помощью шурупов с

дюбелями. Размеры шурупов рассчитываются, исходя из несущей

способности материала стены (перегородки).

Размер

А,мм

В,мм

С,мм

D,мм

316

200

88,5

М 6

ПАРА КРОНШТЕЙНОВ КОЛЛЕКТОРНЫХ

Модель: VTс.IV. 130

ПС - 46078

Производитель: VALTEC s.r.l., Via Pietro Cossa, 2, 25135-Brescia, ITALY
