1. Основные сведения об изделии

Наименование: кровельная воронка

Артикул: HL62H/7

HL62H/1

HL62H/2

Изготовитель: ООО «ХЛ-РУС»

Адрес изготовителя:

Россия, 140187, Московская область, г. Жуковский, ул. Королева, д.2.

2. Назначение и область применения

Кровельная воронка HL62Н для неэксплуатируемой кровли, с диаметром

выпускного патрубка: /7 – DN75, /1 – DN110, /2 – DN125 предназначена

для отвода дождевой и талой воды с плоских кровель во внутренний

водосток дождевой канализации.

Продукция сертифицирована в соответствии с системой сертификации

ГОСТ Р Госстандарт России.

3. Общие сведения

Кровельная воронка с вертикальным выпуском с листвоуловителем из

ПП для предотвращения попадания в дождевую канализацию веток,

листвы и других посторонних предметов, с «фартуком» из

гидроизоляционного полимербитумного полотна.

4. Комплектность поставки

4.1. Листвоуловитель HL062.1E из ПП Ø 160 мм и высотой 100 мм.

4.2. Корпус воронки из ПП с «фартуком» из полимербитумного

полотна 500х500 мм.

4.3. Плоский листвоуловитель HL170.

5. Устройство и технические характеристики

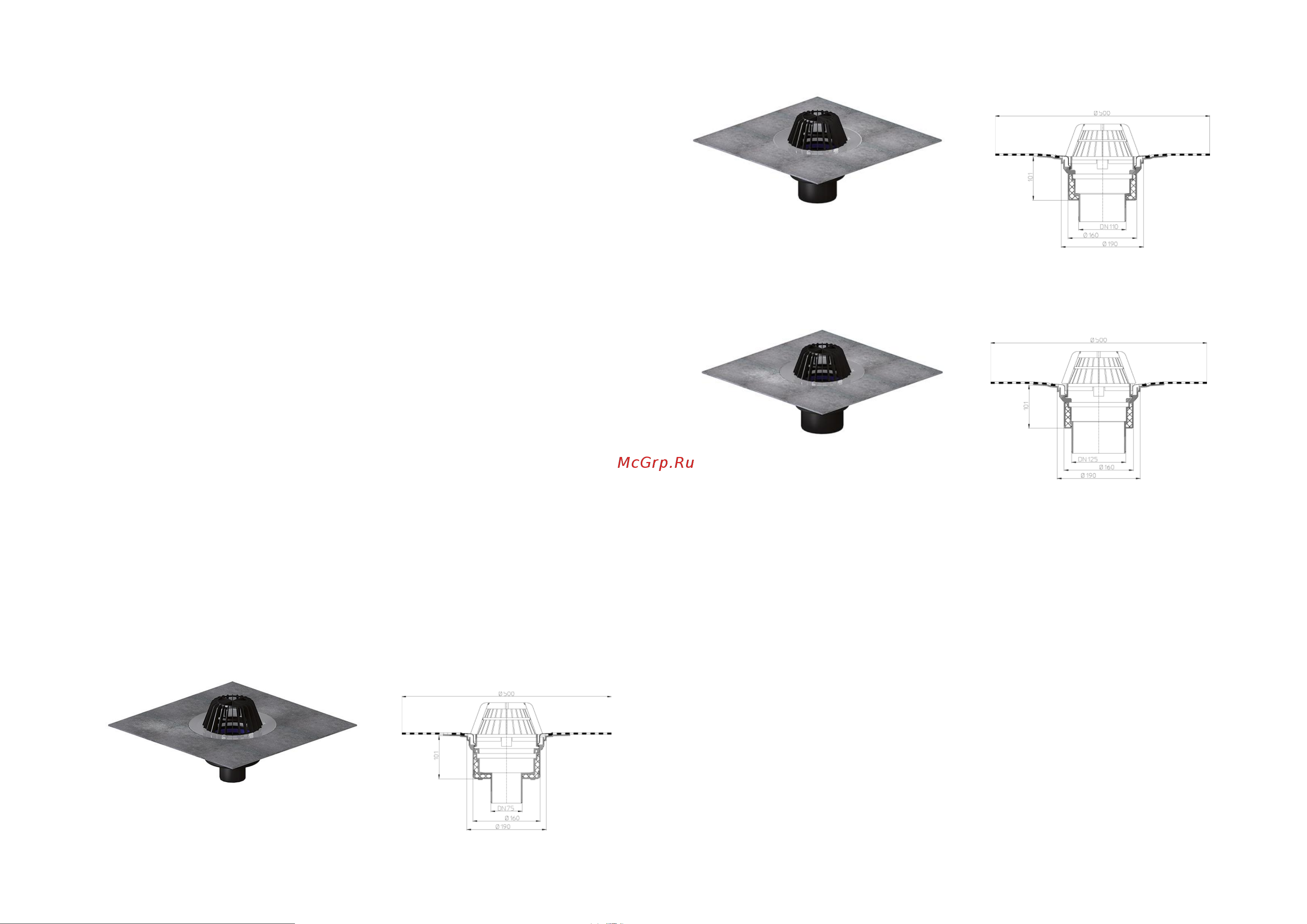

Рис. 1. Кровельная воронка HL62H/7.

Рис. 2. Кровельная воронка HL62H/1.

Рис. 3. Кровельная воронка HL62H/2.

Присоединительные Пропускная Вес

размеры способность

DN75 9,9 л/с 2 300 г

DN110 10,7 л/с 2 280 г

DN125 14,0 л/с 2 270 г

Максимальна нагрузка 150 кг

Рабочая температура от -50 до +100

Срок службы 50 лет

6. Монтаж

6.1. Корпус воронки жестко закрепить на несущей конструкции. Для

этого отгибаются края гидроизоляционного «фартука», чтобы получить

доступ к четырем крепежным отверстиям на корпусе воронки.

6.2. Слой гидроизоляции (пароизоляции) – наплавляемый материал на

битумной основе сваривается пламенем пропановой горелки или
